テーブルリフター > ハイストローク エアーリフター MAX-HL
HLD2-3105C-MG

積載荷重:110kg

製品説明
■エアー昇降式リフター
■2段式パンタアーム構造のハイストロークハイスピードタイプ
■積載荷重:110kg
■ストローク:1050mm

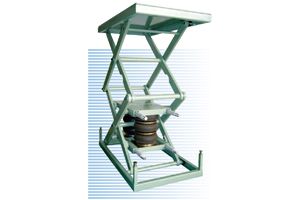

製品画像

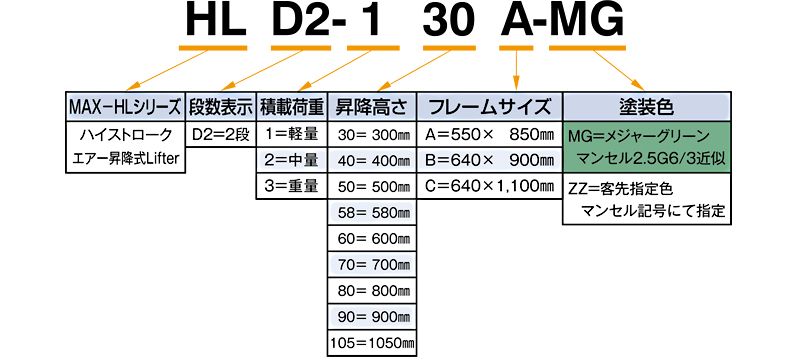

型式の選び方
HL
MAX-HLシリーズ
-
D2
段数表示
・D2=2段
-
3
積載荷重
・3:重量
-
105
昇降高さ
・105:1050mm
-
C
フレームサイズ
・C=640×1100mm
-
MG
塗装色
・MG:メジャーグリーン
マンセル2.5G6/3近似
・ZZ:客先指定色
マンセル記号にて指定

仕様

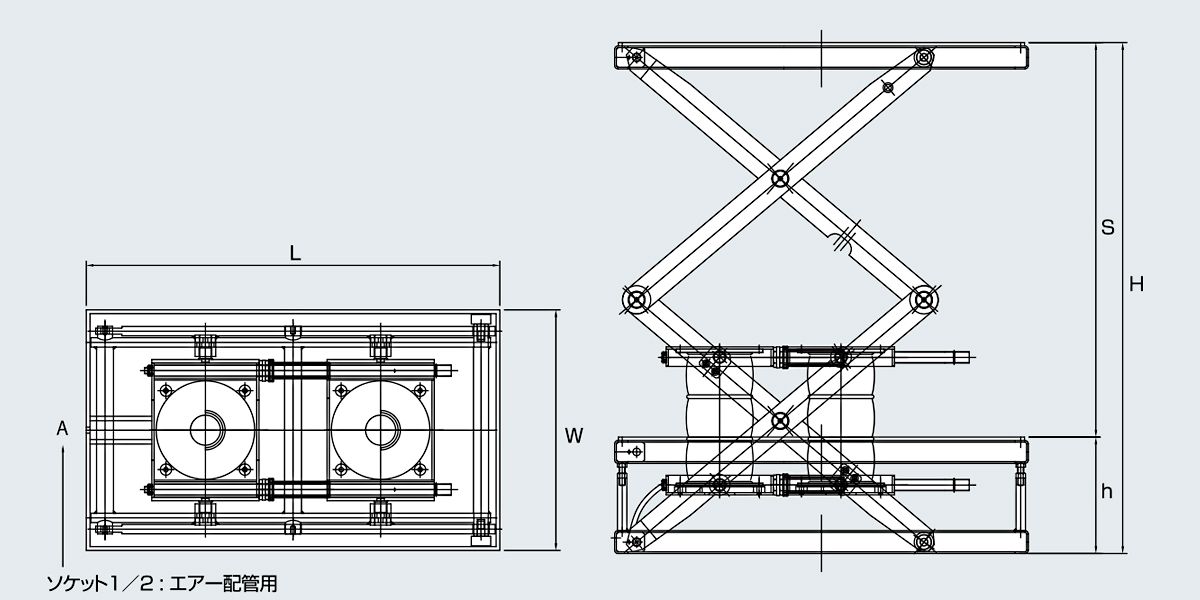

■図面

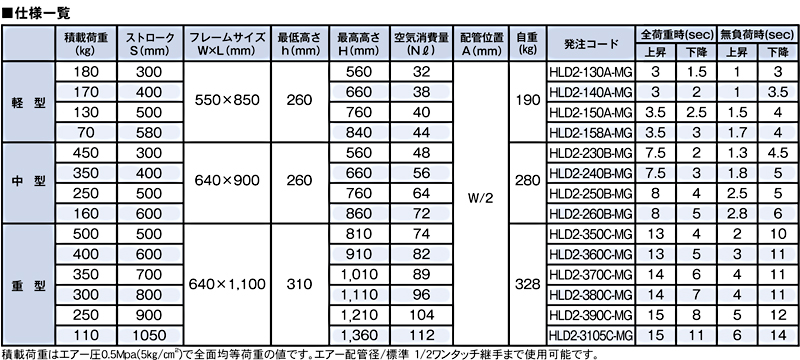

■仕様

発注コード HLD2-3105C-MG
積載荷重(kg) 110
ストローク
S(mm)
1050
フレームサイズ
W×L(mm)
640×1,100
最低高さ
h(mm)
310
最低高さ
H(mm)
1360
空気消費量(Nℓ) 112
配管位置
A(mm)
W/2
自重(kg) 328
全荷重時(sec)
上昇/下降
15/11
無荷重時(sec)
上昇/下降
6/14
※積載荷重はエアー圧0.5Mpa(5kg/㎝ )で全面均等荷重の値です。エアー配管径/標準 1/2ワンタッチ継手まで使用可能です。
