テーブルリフター > エアー昇降式リフター MAX-TB
TBD1-0510B-MG

積載荷重:500kg

製品説明

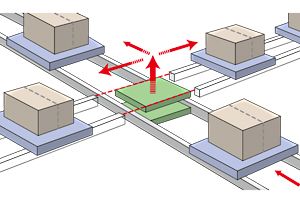

■コンベヤラインでの積載物の方向転換に最適です。
クリーン度が求められる施設や危険物を取扱う施設で真価を発揮します。

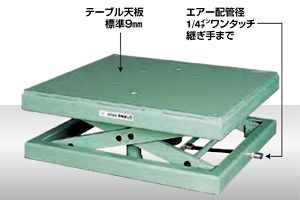

移載装置に合わせたコンパクト設計が可能で、追加工の容易なテーブル天板を採用しています。
■積載荷重:500kg
■ストローク:100mm

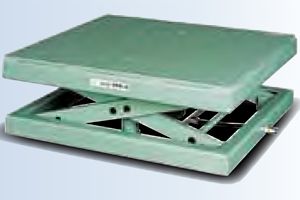

製品画像

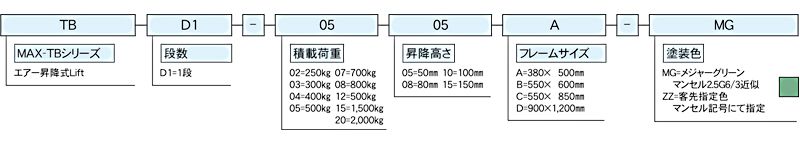

型式の選び方
TB
MAX-TBシリーズ
-
D1
段数表示
・D1:1段
-
05
積載荷重
・05:500kg
-
10
昇降高さ
・10:100mm
-
B
フレームサイズ
・B:550×600mm
-
MG
塗装色
・MG:メジャーグリーン
マンセル2.5G6/3近似
・ZZ:客先指定色
マンセル記号にて指定

仕様

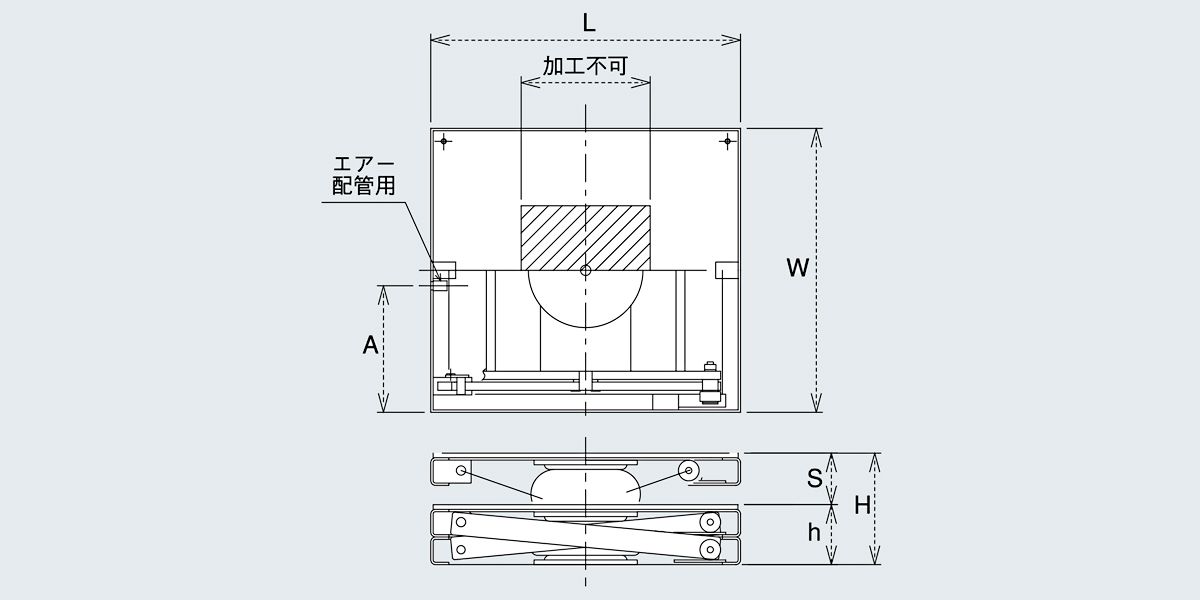

■図面

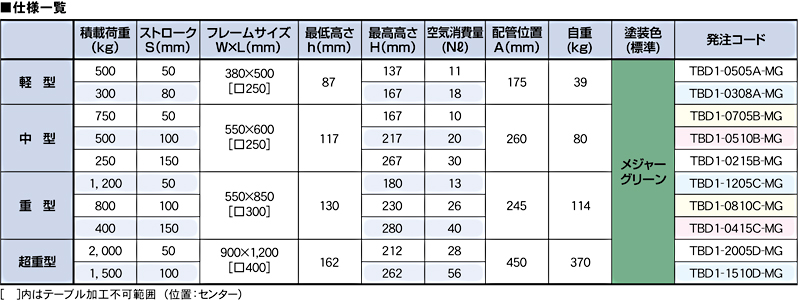

■仕様

発注コード TBD1-0510B-MG
積載荷重(kg) 500
ストローク
S(mm)
100
フレームサイズ
W×L(mm)
550×600
[□250]
最低高さ
h(mm)
117
最低高さ
H(mm)
217
空気消費量(Nℓ) 20
配管位置
A(mm)
260
自重(kg) 80
塗装色 メジャーグリーン
マンセル2.5G6/3近似

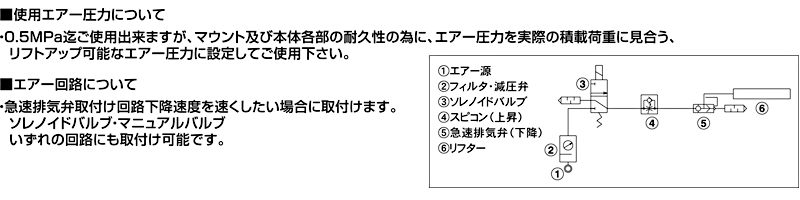

■その他
