TBD1-1510D-MG　製品イメージ画像　エアー昇降式リフター　 MAX-TB
テーブルリフター > エアー昇降式リフター　MAX-TB
TBD1-1510D-MG

積載荷重：1500kg

製品説明

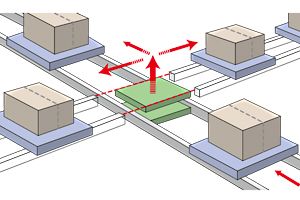

■コンベヤラインでの積載物の方向転換に最適です。
クリーン度が求められる施設や危険物を取扱う施設で真価を発揮します。
移載装置に合わせたコンパクト設計が可能で、追加工の容易なテーブル天板を採用しています。
■積載荷重：1500kg
■ストローク：100mm

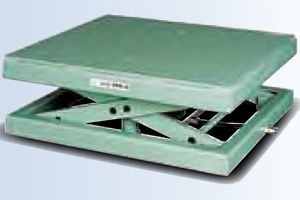

製品画像

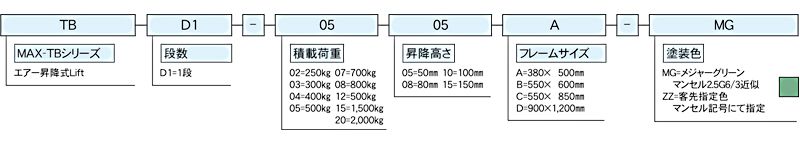

型式の選び方
TB
MAX-TBシリーズ
-
D1
段数表示
・D1：1段
-
15
積載荷重
・15：1500kg
-
10
昇降高さ
・10：100mm
-
D
フレームサイズ
・D：900×1200mm
-
MG
塗装色
・MG：メジャーグリーン
マンセル2.5G6/3近似
・ZZ：客先指定色
マンセル記号にて指定

TBD1-1510D-MG　型式の見方　エアー昇降式リフター　 MAX-TB

↑PAGE　TOP
仕様

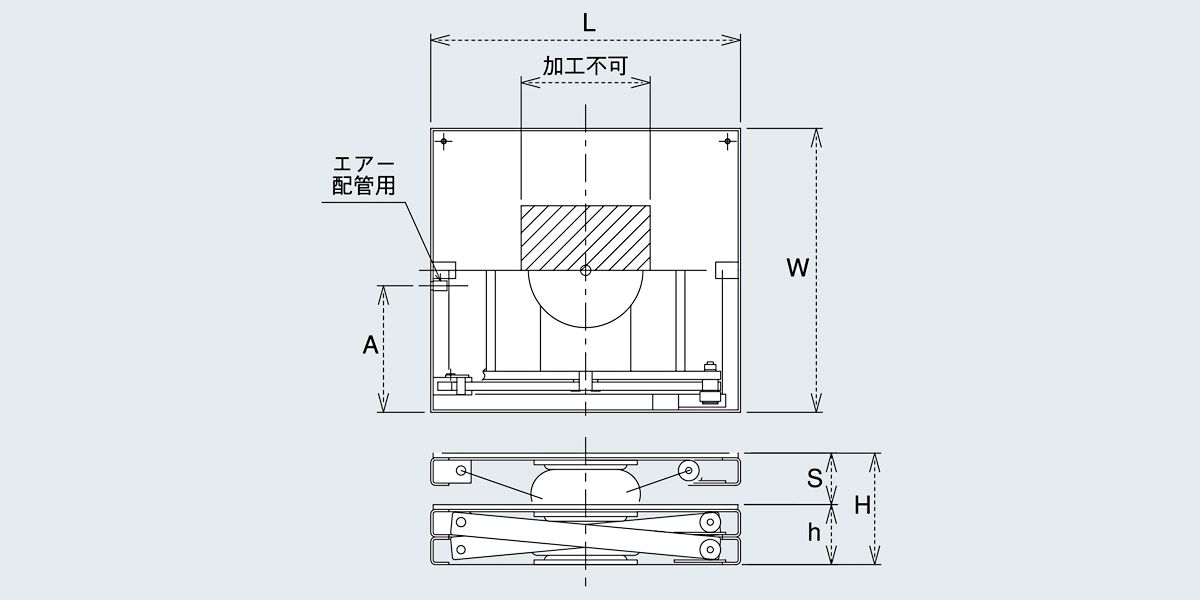

■図面



■仕様

発注コード TBD1-1510D-MG
積載荷重（kg） 1500
ストローク
S（mm）		 100
フレームサイズ
W×L（mm）		 900×1,200
[□400]
最低高さ
h（mm）		 162
最低高さ
H（mm）		 262
空気消費量（Nℓ） 56
配管位置
A（mm）		 450
自重（kg） 370
塗装色 メジャーグリーン
マンセル2.5G6/3近似

■その他

TBD1-1510D-MG　特長　エアー昇降式リフター　 MAX-TB

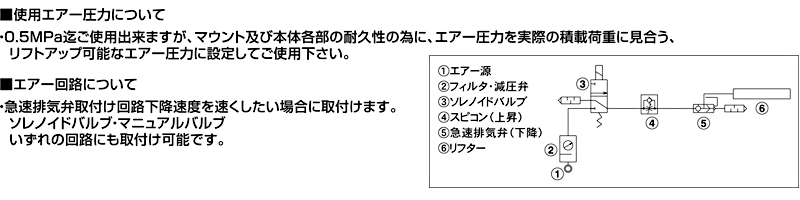

TBD1-1510D-MG　エアー　エアー昇降式リフター　 MAX-TB

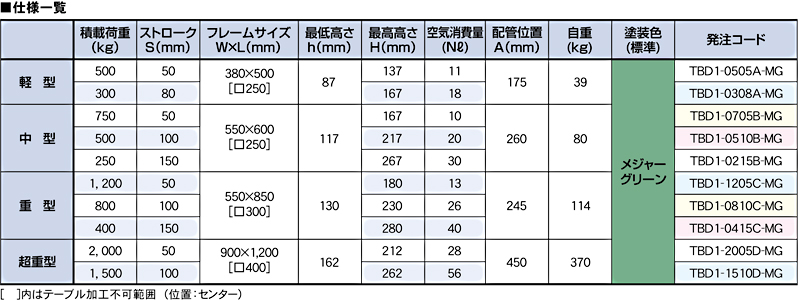

TBD1-1510D-MG　MAX-TB一覧　エアー昇降式リフター　 MAX-TB
