金型交換システム 実例集

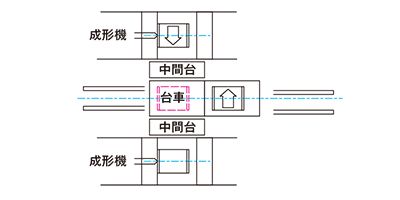

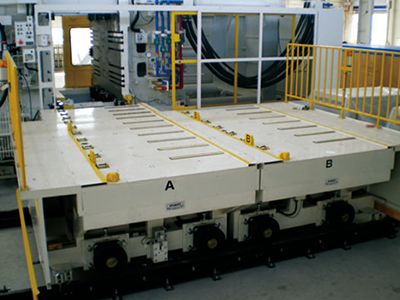

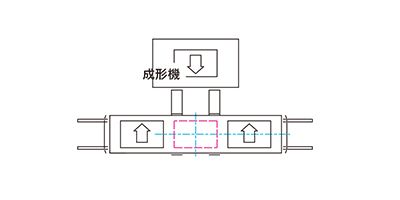

二型搭載 台車式（両振り式 型搬出出入）
- 射出成形機用：3,000ton
搬出入：駆動ローラ式
金型：30,000㎏
特徴：床上設置式レール

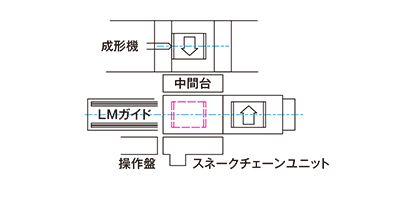

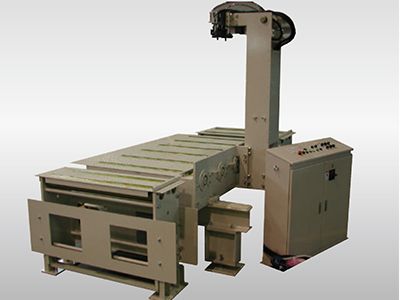

二型搭載 ワンピッチスライドテーブル式
- 射出成形機用：650ton
搬出入：スネークチェーン式
金型：6,000㎏
特徴：エアシリンダ二型搭載 スライドテーブルタイプ
一型搭載固定台（ところてん式型搬出入）
- 射出成形機用：850ton
搬出入：駆動ローラ式
金型：15,000㎏
特徴：ところてん式搬出入

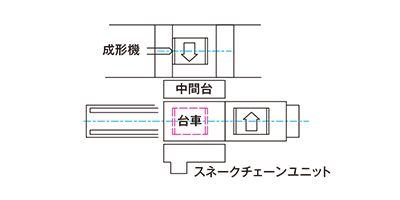

二型搭載台車（床埋込式レール）
- 射出成形機用：1,300ton
搬出入：スネークチェーン式
金型：15,000㎏
特徴：スネークチェーンユニット別置

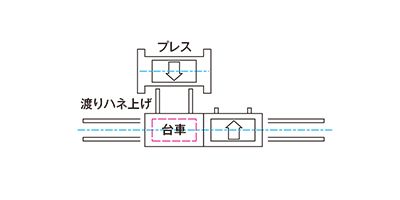

二型搭載台車（床上設置式レール）
- 板金プレス用：300ton
搬出入：スネークチェーン式
金型：3,000㎏
特徴：ハネ上げ式中間渡り付

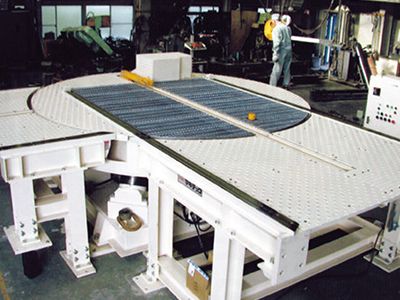

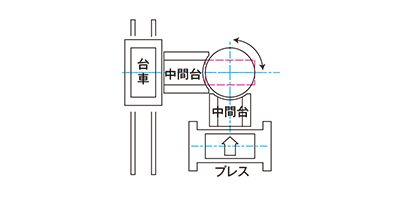

一型搭載固定台（ところてん式型搬出入）
- 熱間鍛造プレス：1,000ton
用搬出入：スネークチェーン式
金型：12,000㎏
特徴：ターンテーブル機構により金型を90°旋回して搬送。

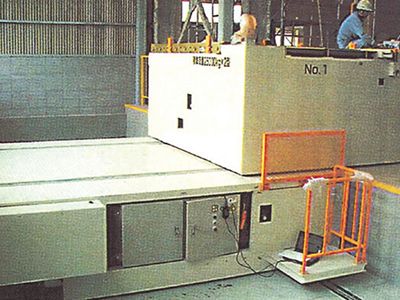

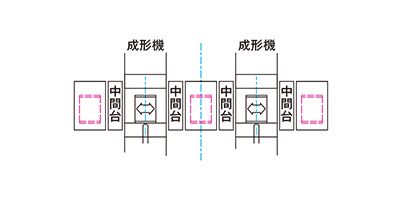

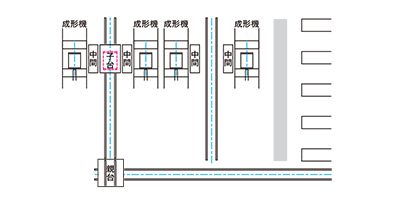

親子式金型交換台車
- 射出成形機用：650～3,000ton
搬出入：スネークチェーン式
金型：25,000㎏×2型
特徴：多数の成形機対応（XY走行対応用）

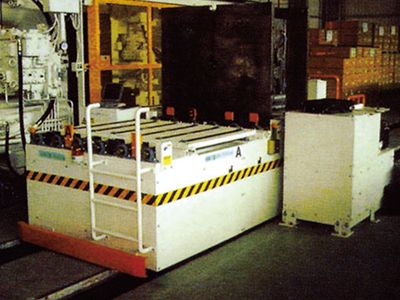

3型搭載式金型交換台車
- 射出成形機用：650ton
搬出入：駆動ローラ式
金型：7,000㎏×3型
特徴：3型搭載式両振り搬出入

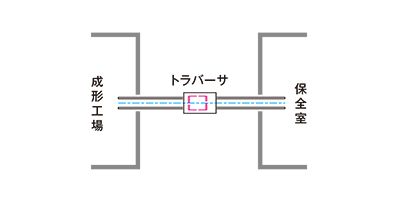

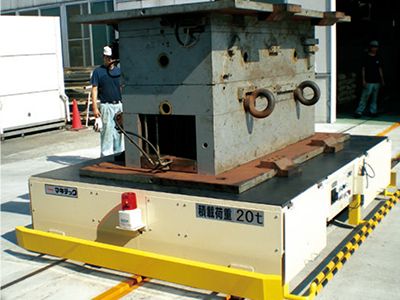

金型運搬トラバーサー
- 金型：20,000㎏×1型
走行：軌条レール走行式
特徴：工場間の金型運搬

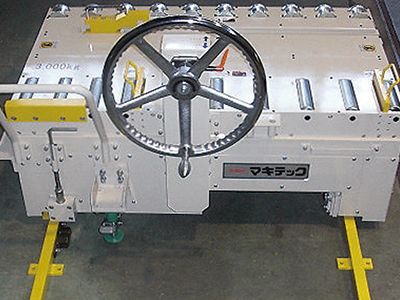

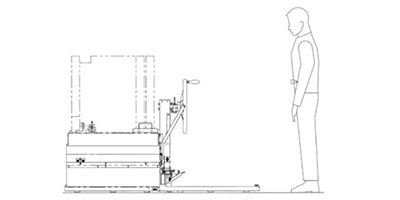

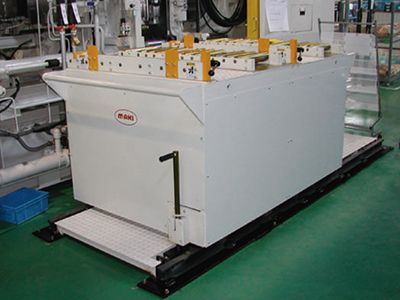

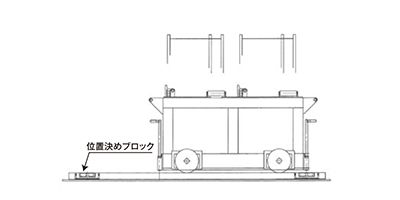

手回し式金型交換台車
- 射出成形機用：200ton
搬出入方法：手動スネークチェーン式
金型重量：MAX3,000㎏
走行：手押し（レール上）
手押し式金型交換台車
- 射出成形機用：350ton
搬出入方法：手押し
金型重量：MAX3,000㎏
走行：手押し（レール上）

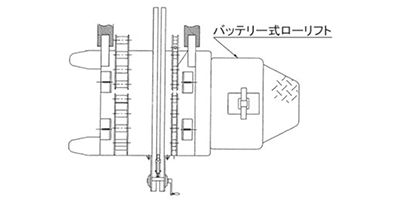

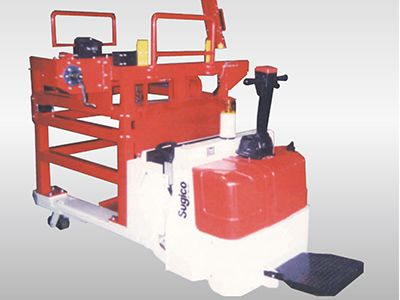

手回し式金型交換台車
- 射出成形機用：350ton
搬出入方法：手動スネークチェーン式
金型重量：MAX3,000㎏
走行：バッテリー台車（無軌道）
