KAC-320-600

 自動調芯キャリヤローラセット
ベルト巾600㎜ トラフ角20°

製品説明
キャリヤ側に取り付ける蛇行防止用のローラです。
コンベヤ稼働中に蛇行したベルトが両端のガイドローラに当たることでベルトを中心に押し戻す役割があります。
トラフ角20°

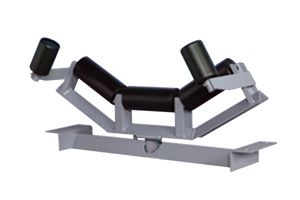

製品画像
型式の選び方
KAC
KAC:自動調芯キャリヤローラセット
KACB:自動調芯キャリヤスタンド
-
320
■三槽トラフ角
・320:トラフ角20°
・330:トラフ角30°
・345:トラフ角45°
-
600
ベルト巾
仕様

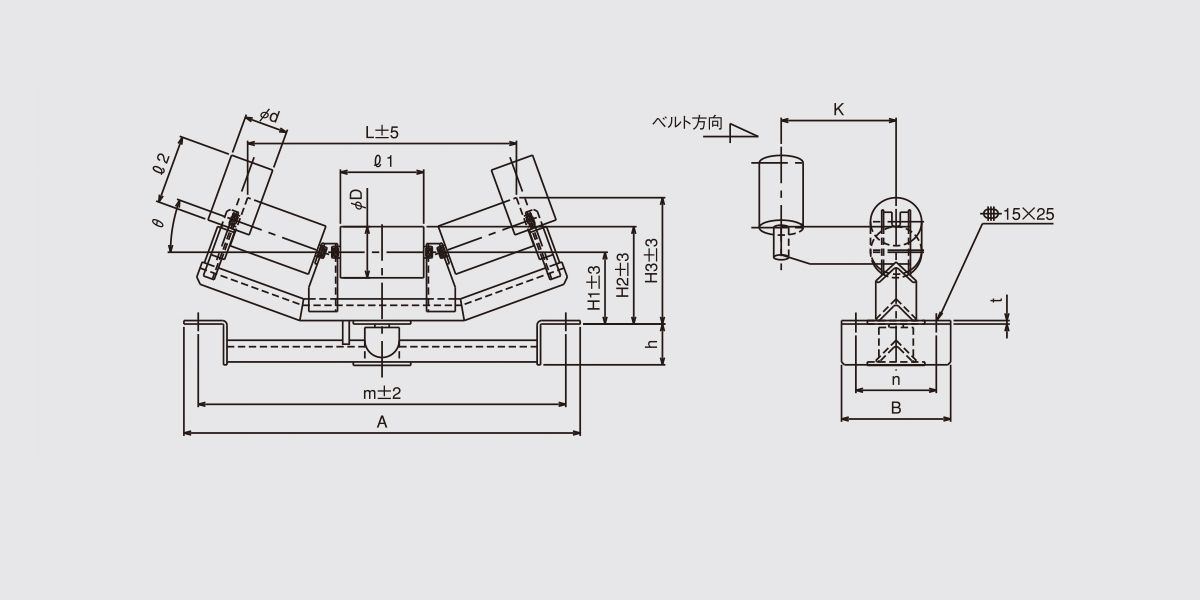

■図面

■仕様

型式 KAC-320-600
ベルト巾 600
D 89.1
ℓ1 210
d 76.3
ℓ2 120
m 840
A 890
H1 140
H2 185
H3 256
L 655
h 71
K 200
n 150
B 200
t 6.0
セット重量(kg) 25.0
スタンド重量(kg) 15.2
単位:㎜

■その他
