製品画像 KAC-320-900 ベルトコンベヤ用ローラ 自動調芯キャリヤローラセット ベルト巾900㎜ トラフ角20° キャリヤローラ コンベヤ
コンベヤ>ベルトコンベヤ>キャリヤローラセット>自動調芯キャリヤローラセット/KAC(トラフ角20°)
KAC-320-900

 自動調芯キャリヤローラセット
ベルト巾900㎜ トラフ角20°

製品説明
キャリヤ側に取り付ける蛇行防止用のローラです。
コンベヤ稼働中に蛇行したベルトが両端のガイドローラに当たることでベルトを中心に押し戻す役割があります。
トラフ角20°

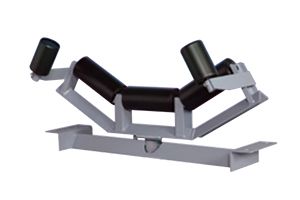

製品画像
型式の選び方
KAC
KAC:自動調芯キャリヤローラセット
KACB:自動調芯キャリヤスタンド
-
320
■三槽トラフ角
・320:トラフ角20°
・330:トラフ角30°
・345:トラフ角45°
-
900
ベルト巾
仕様

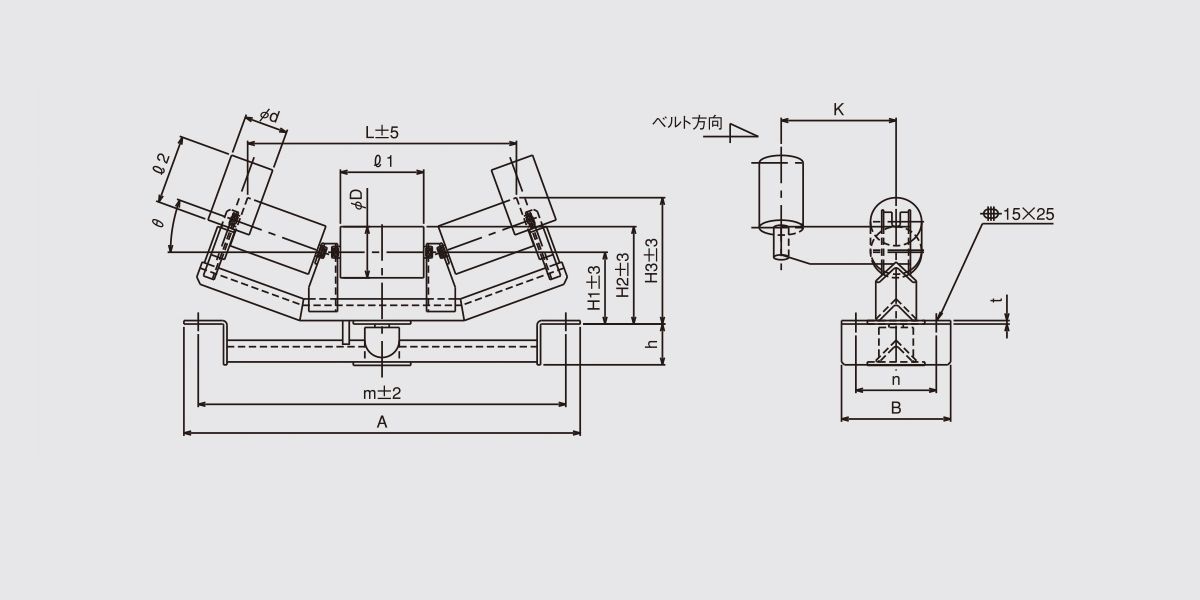

■図面

■仕様

型式 KAC-320-900
ベルト巾 900
D 114.3
ℓ1 315
d 76.3
ℓ2 120
m 1190
A 1240
H1 150
H2 207
H3 315
L 957
h 71
K 200
n 160
B 210
t 6.0
セット重量(kg) 37.9
スタンド重量(kg) 21.5
単位:㎜

■その他
