KAC-345-1200

 自動調芯キャリヤローラセット
ベルト巾1200㎜ トラフ角45°

製品説明
キャリヤ側に取り付ける蛇行防止用のローラです。
コンベヤ稼働中に蛇行したベルトが両端のガイドローラに当たることでベルトを中心に押し戻す役割があります。
トラフ角45°

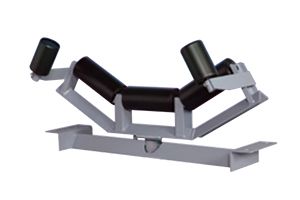

製品画像
型式の選び方
KAC
KAC:自動調芯キャリヤローラセット
KACB:自動調芯キャリヤスタンド
-
345
■三槽トラフ角
・320:トラフ角20°
・330:トラフ角30°
・345:トラフ角45°
-
1200
ベルト巾
仕様

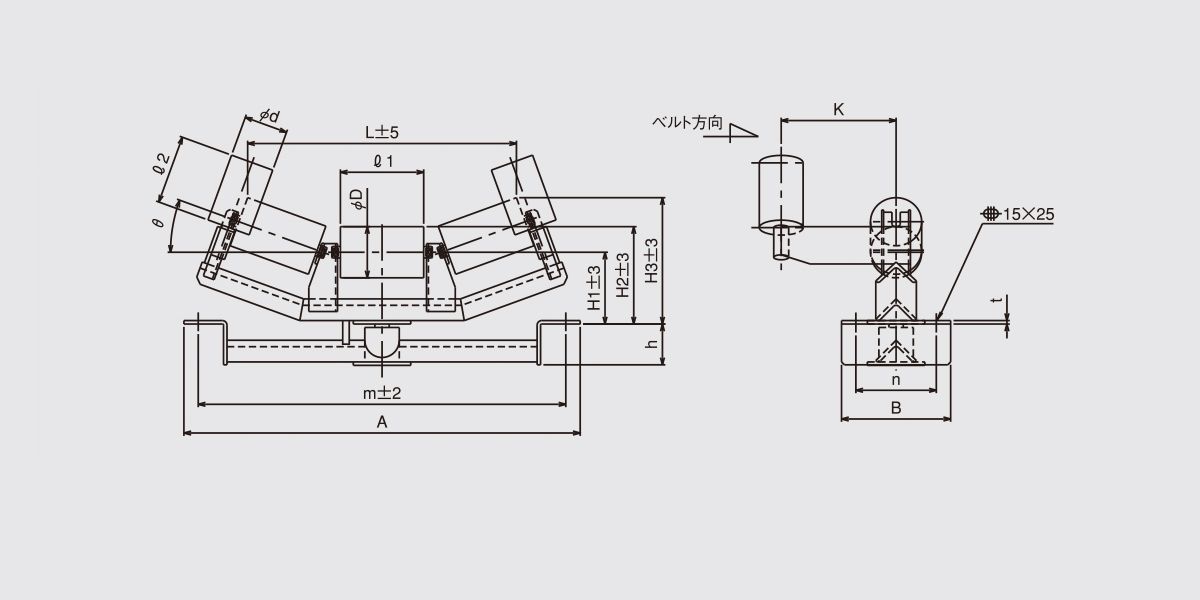

■図面

■仕様

型式 KAC-345-1200
ベルト巾 1200
D 139.8
ℓ1 420
d 89.1
ℓ2 150
m 1490
A 1540
H1 180
H2 250
H3 547
L 1054
h 81
K 240
n 180
B 230
t 9.0
セット重量(kg) 64.4
スタンド重量(kg) 37.6
単位:㎜
