製品説明
リターン側に取り付ける蛇行防止用のローラです。ヘッド・テールプーリの手前に取り付け、急斜なローラ角度により、ベルトを中心に修正する役割があります。蛇行防止用としては最も優れているローラです。

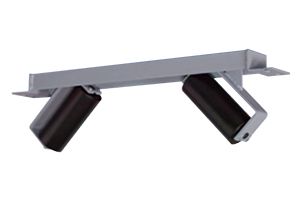

製品画像
型式の選び方
KARPKARP：A型押えリターンローラセット
KARPB：A型押えリターンスタンドのみ |
- |
400ベルト巾
|
仕様

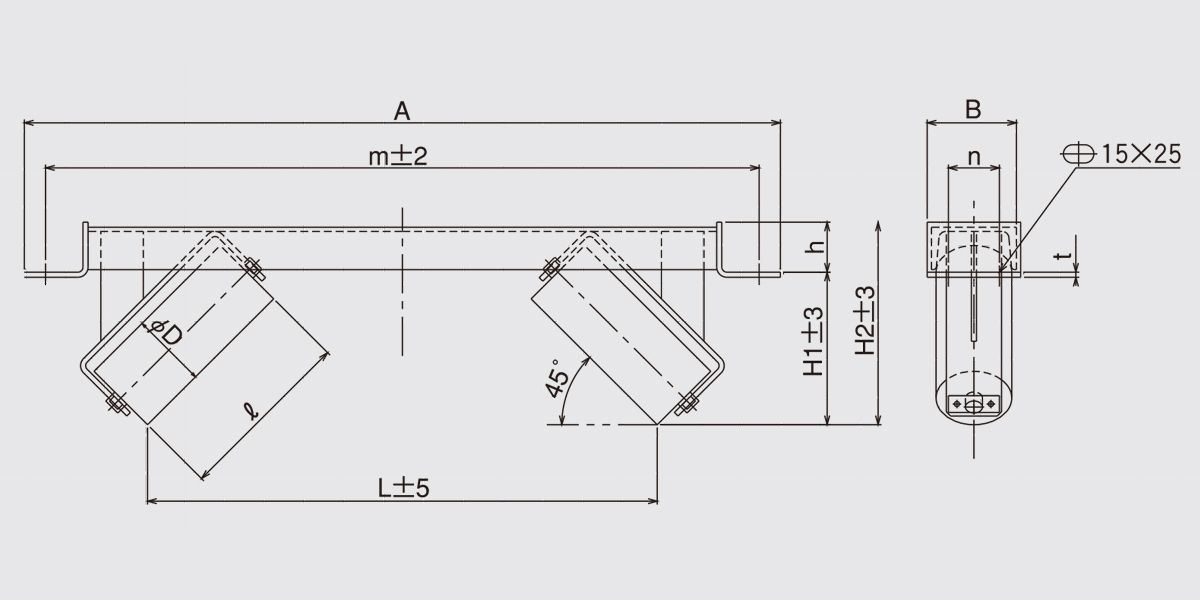

■図面

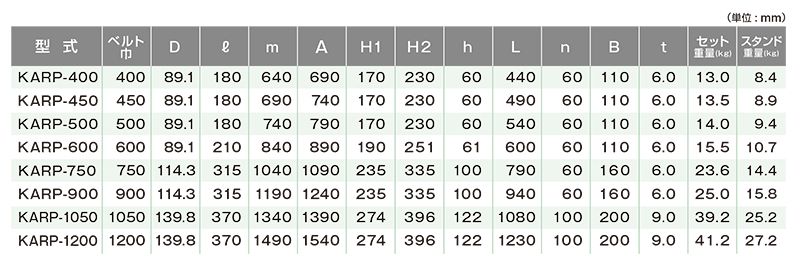

■仕様
| 型式 | KARP-400 |
|---|---|
| ベルト巾 | 400 |
| D | 89.1 |
| ℓ | 180 |
| m | 640 |
| A | 690 |
| H1 | 170 |
| H2 | 230 |
| h | 60 |
| L | 440 |
| n | 60 |
| B | 110 |
| t | 6.0 |
| セット重量(㎏) | 13.0 |
| ブラケット(2枚分)重量(㎏) | 8.4 |
単位：㎜
