製品説明
KAR型自動調芯リターンローラセットと同じくベルトの蛇行を修復することが目的ですが両端にガイドを設けておらず、テーパーゴムライニングを施したローラを使用することで蛇行を修復することができます。
また、ゴムライニングを採用したことで、ローラとベルトの摩擦によるベルトの損傷を大幅に防止できます。主にベルトの正逆運転を行うコンベヤにご使用できます。
また、ゴムライニングを採用したことで、ローラとベルトの摩擦によるベルトの損傷を大幅に防止できます。主にベルトの正逆運転を行うコンベヤにご使用できます。

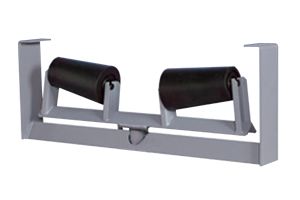

製品画像
型式の選び方
KARTKART：T型自動調芯リターンローラセット
KARTB：T型自動調芯リターンスタンドのみ |
- |
500ベルト巾
|
仕様

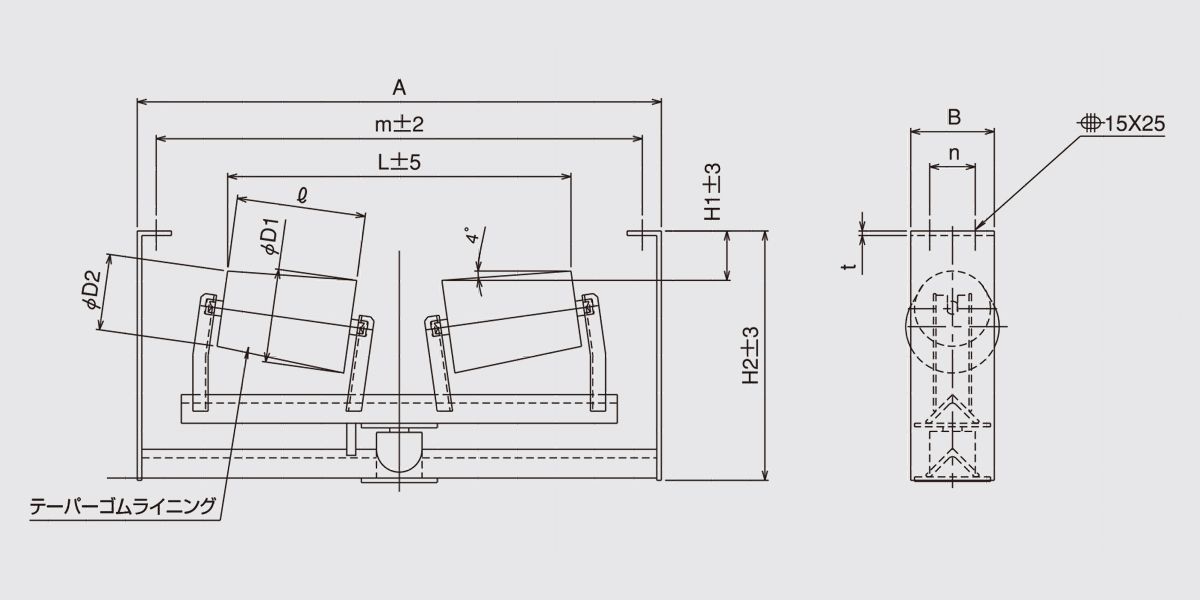

■図面
■仕様
| 型式 | KART-500 |
|---|---|
| ベルト巾 | 500 |
| D1 | 128 |
| D2 | 100 |
| ℓ | 210 |
| m | 740 |
| A | 790 |
| H1 | 65 |
| H2 | 318 |
| L | 575 |
| n | 60 |
| B | 110 |
| t | 6.0 |
| セット重量(㎏) | 21.3 |
| ブラケット(2枚分)重量(㎏) | 14.1 |
単位：㎜
