KC-320-450

 キャリヤローラセット(JIS B-8803)
ベルト巾450㎜ トラフ角20°

製品説明
ベルトコンベヤのキャリヤ側に取り付ける必要不可欠なローラです。
土・砂・砂利・砕石・鉱石等の搬送に適しています。
トラフ角20°。
標準型や蛇行防止用の前傾型の選定も可能です

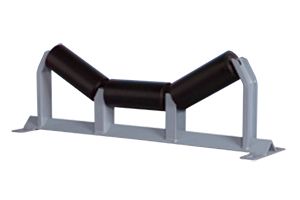

製品画像
型式の選び方
KC
■キャリヤローラセット
・KC:キャリヤローラセット
・KCB:キャリアスタンドのみ
-
320
■三槽トラフ角
・320:トラフ角20°
・330:トラフ角30°
・345:トラフ角45°
-
450
ベルト巾
-

■スタンドタイプ
・標準型:無記号
・前傾型:Z
仕様

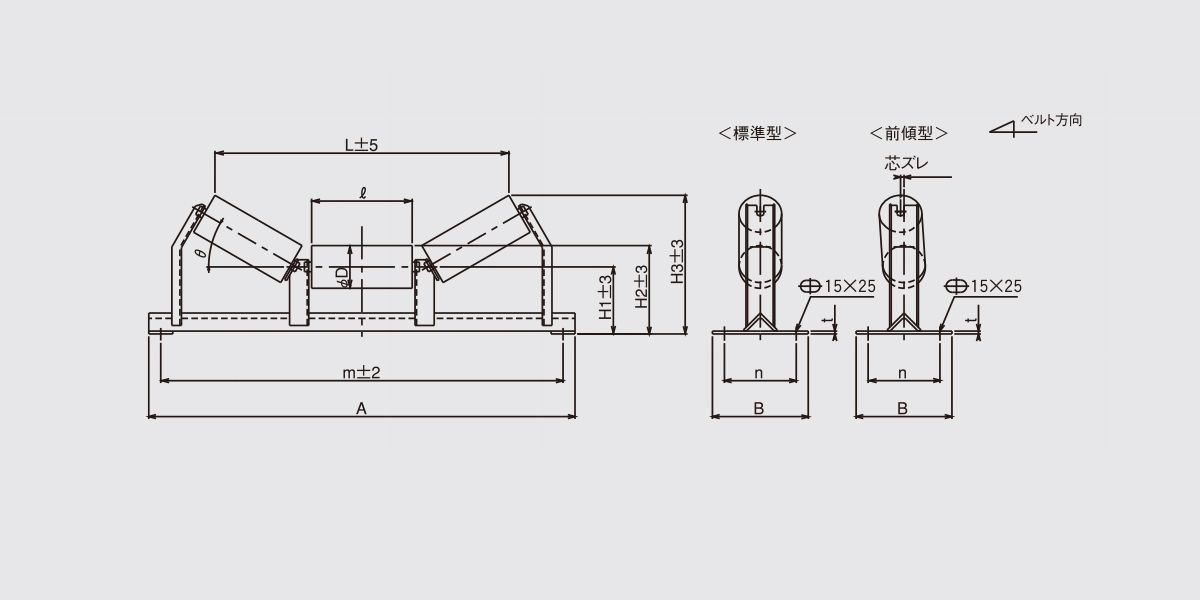

■図面

■仕様

型式 KC-320-450
ベルト巾 450
D 89.1
165
m 690
A 740
H1 125
H2 170
H3 226
L 525
n 140
B 190
t 6.0
セット重量(kg) 11.9
スタンド重量(kg) 5.3
単位:㎜

■その他
