製品説明
ベルトコンベヤのキャリヤ側に取り付ける必要不可欠なローラです。
土・砂・砂利・砕石・鉱石等の搬送に適しています。
トラフ角20°。
標準型や蛇行防止用の前傾型の選定も可能です
土・砂・砂利・砕石・鉱石等の搬送に適しています。
トラフ角20°。
標準型や蛇行防止用の前傾型の選定も可能です

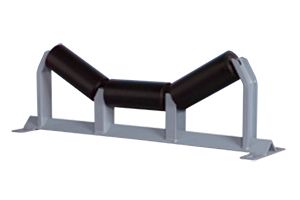

製品画像
型式の選び方
KC■キャリヤローラセット
・KC：キャリヤローラセット ・KCB：キャリアスタンドのみ |
- |
320■三槽トラフ角
・320：トラフ角20° ・330：トラフ角30° ・345：トラフ角45° |
- |
900ベルト巾
|
- |
■スタンドタイプ
・標準型：無記号 ・前傾型：Z |
仕様

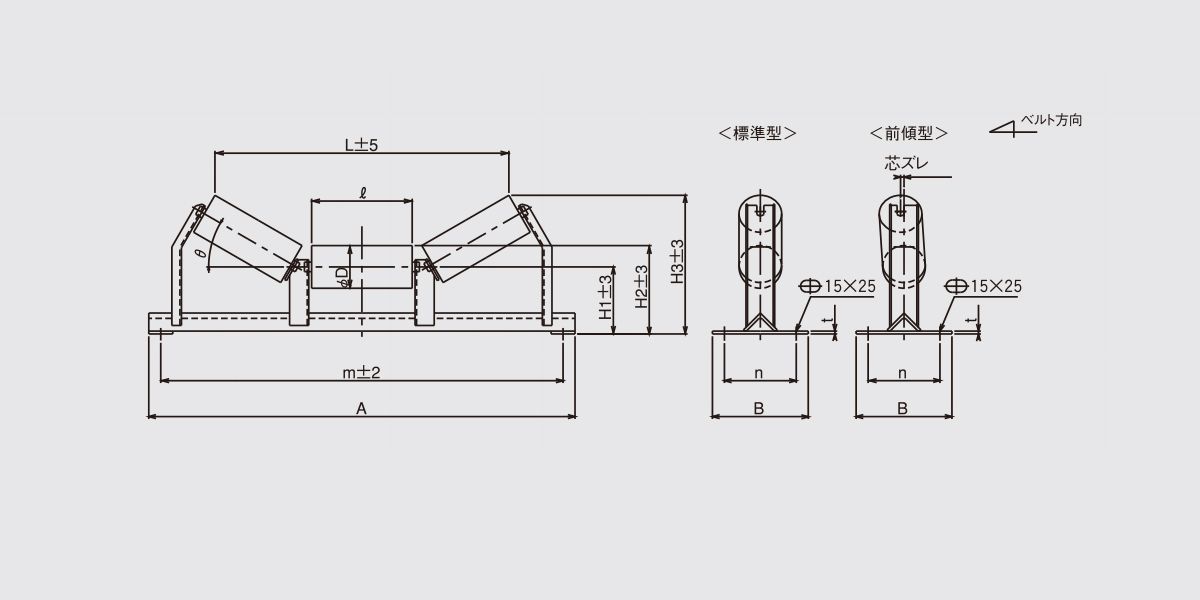

■図面
■仕様
| 型式 | KC-320-900 |
|---|---|
| ベルト巾 | 900 |
| D | 114.3 |
| ℓ | 315 |
| m | 1190 |
| A | 1240 |
| H1 | 150 |
| H2 | 207 |
| H3 | 315 |
| L | 957 |
| n | 160 |
| B | 210 |
| t | 6.0 |
| セット重量(kg） | 25 |
| スタンド重量（kg） | 11.2 |
単位：㎜
