製品説明
ベルトコンベヤのキャリヤ側に取り付ける必要不可欠なローラです。
土・砂・砂利・砕石・鉱石等の搬送に適しています。
トラフ角45°。
標準型や蛇行防止用の前傾型の選定も可能です
土・砂・砂利・砕石・鉱石等の搬送に適しています。
トラフ角45°。
標準型や蛇行防止用の前傾型の選定も可能です

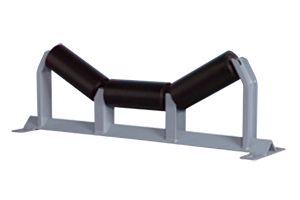

製品画像
型式の選び方
KC■キャリヤローラセット
・KC：キャリヤローラセット ・KCB：キャリアスタンドのみ |
- |
345■三槽トラフ角
・320：トラフ角20° ・330：トラフ角30° ・345：トラフ角45° |
- |
1050ベルト巾
|
- |
■スタンドタイプ
・標準型：無記号 ・前傾型：Z |
仕様

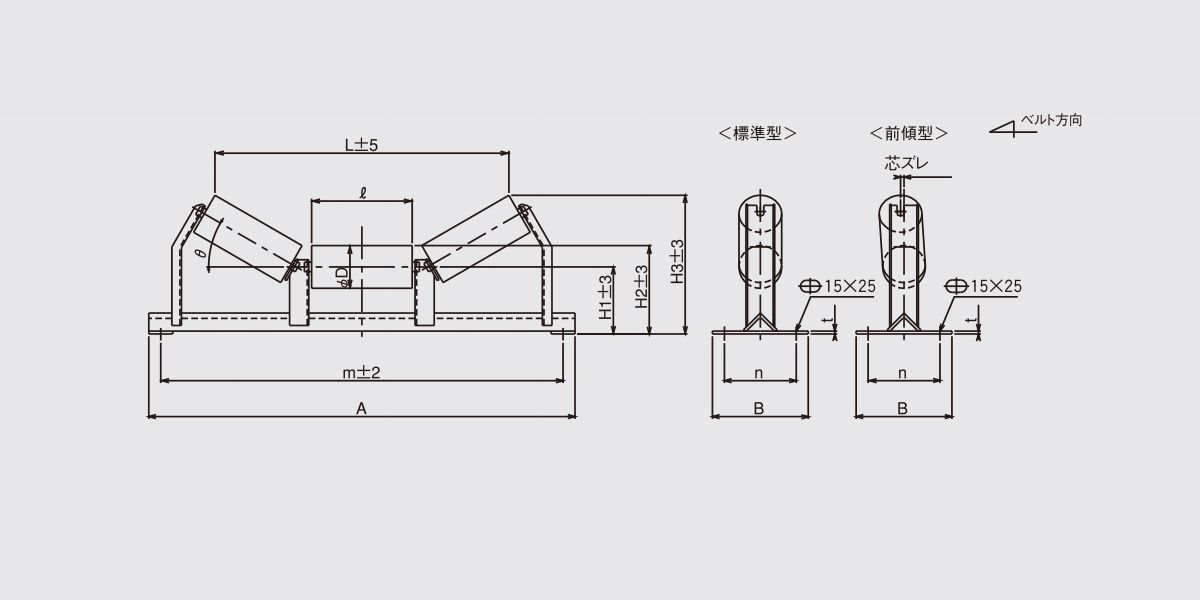

■図面
■仕様
| 型式 | KC-345-1050 |
|---|---|
| ベルト巾 | 1050 |
| D | 139.8 |
| ℓ | 370 |
| m | 1340 |
| A | 1390 |
| H1 | 180 |
| H2 | 250 |
| H3 | 512 |
| L | 933 |
| n | 180 |
| B | 230 |
| t | 9.0 |
| セット重量(kg） | 38.2 |
| スタンド重量（kg） | 17.2 |
単位：㎜
