コンベヤ>ベルトコンベヤ>リターンローラセット>ゴムスリーブ付リターンローラセット/KGSR
KGSR-500

ゴムスリーブ付リターンローラ
ベルト巾500㎜

製品説明
リターン側に取り付けるローラです。ローラにゴム製リングをはめ込み、リング部分のみがベルトと接触する為、ベルトの付着物をむやみに落荷させない役割があります。なお、ゴムリングの個数はベルト巾により異なります。

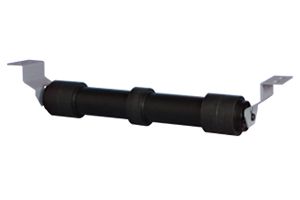

製品画像
型式の選び方
KGSR
KGSR:ゴムスリーブ付リターンローラセット
RH:リターン用ブラケットのみ
-
500
ベルト巾
仕様

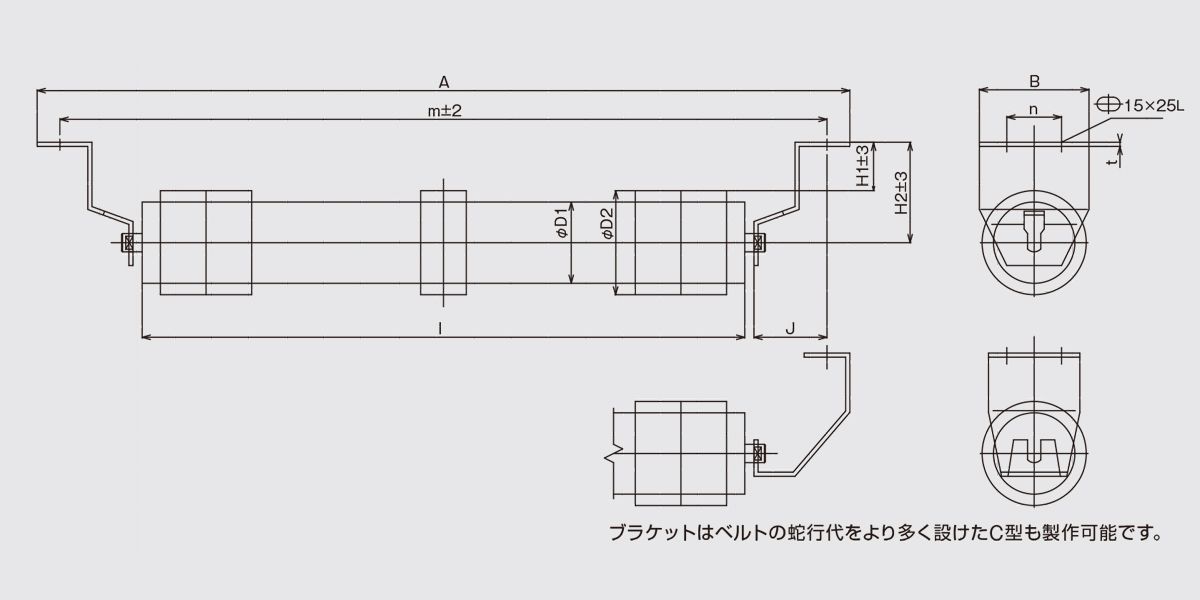

■図面

■仕様

型式 KGSR-500
ベルト巾 500
D1 89.1
D2 114
560
m 740
A 790
H1 53
H2 110
J 80
n 60
B 120
t 4.5
セット重量(㎏) 8.3
ブラケット(2枚分)重量(㎏) 1.6
単位:㎜

■その他
