製品説明
リターン側に取り付けるローラです。ローラにゴム製リングをはめ込み、リング部分のみがベルトと接触する為、ベルトの付着物をむやみに落荷させない役割があります。なお、ゴムリングの個数はベルト巾により異なります。

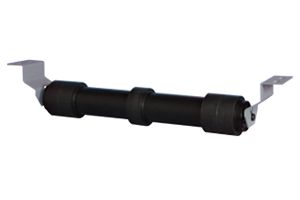

製品画像
型式の選び方
KGSRKGSR：ゴムスリーブ付リターンローラセット
RH：リターン用ブラケットのみ |
- |
750ベルト巾
|
仕様

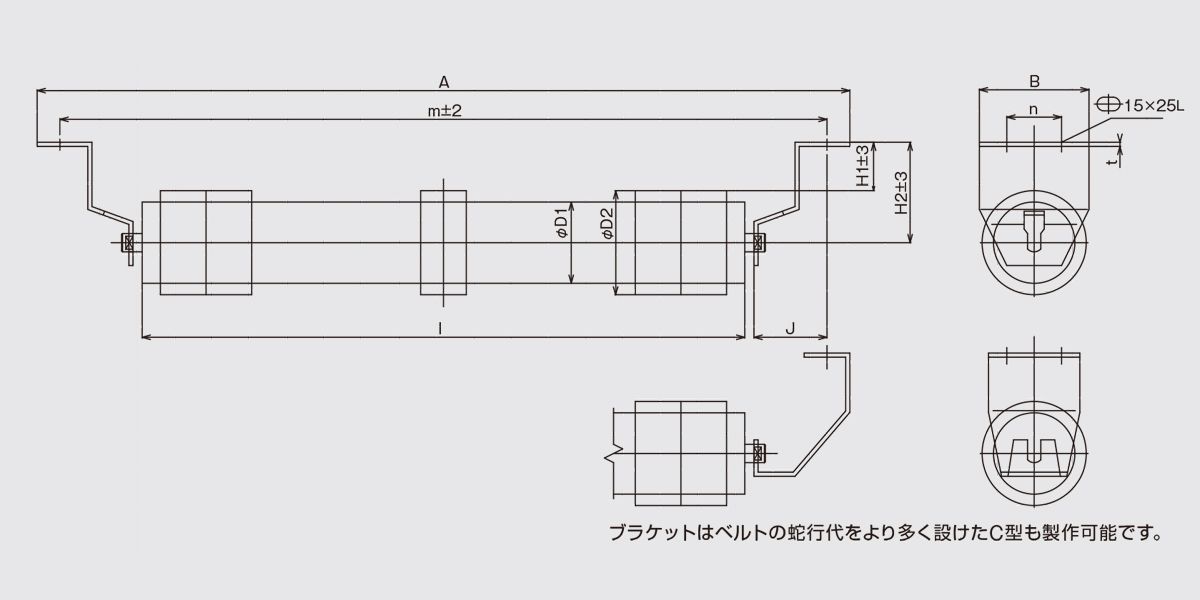

■図面
■仕様
| 型式 | KGSR-750 |
|---|---|
| ベルト巾 | 750 |
| D1 | 114.3 |
| D2 | 144 |
| ℓ | 850 |
| m | 1040 |
| A | 1090 |
| H1 | 38 |
| H2 | 110 |
| J | 80 |
| n | 60 |
| B | 120 |
| t | 4.5 |
| セット重量(㎏) | 13.7 |
| ブラケット(2枚分)重量(㎏) | 1.6 |
単位：㎜
