製品説明
ベルトコンベヤのリターン側に取り付ける必要不可欠なローラです。
ベルトを支えながら回転します。リターン側は搬送物の汚れによるパイプの摩耗・変形等が起こりやすくベルト蛇行が生じやすい為、取付けの際はスパイラルリターンローラ、ベルトクリーナーの併設をお勧めいたします。
ベルトを支えながら回転します。リターン側は搬送物の汚れによるパイプの摩耗・変形等が起こりやすくベルト蛇行が生じやすい為、取付けの際はスパイラルリターンローラ、ベルトクリーナーの併設をお勧めいたします。

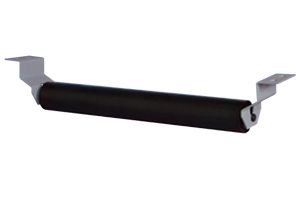

製品画像
型式の選び方
KRKR:リターンローラセット
RH：リターン用ブラケットのみ |
- |
1050ベルト巾
|
仕様

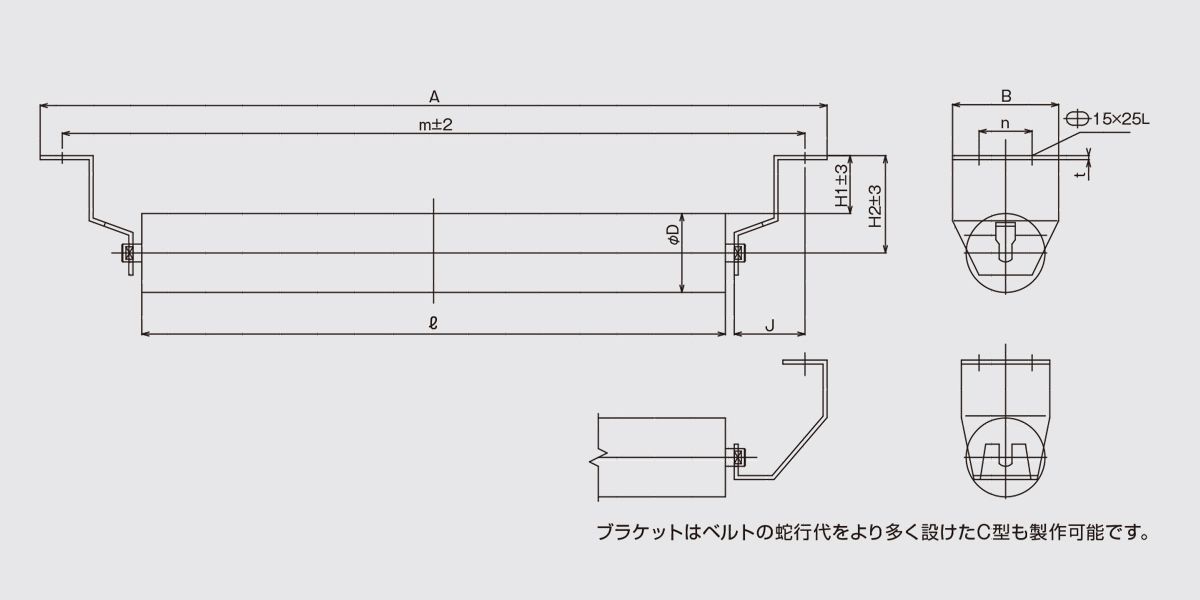

■図面
■仕様
| 型式 | KR-1050 |
|---|---|
| ベルト巾 | 1050 |
| D | 139.8 |
| ℓ | 1150 |
| m | 1340 |
| A | 1390 |
| H1 | 60 |
| H2 | 130 |
| J | 80 |
| ｎ | 100 |
| B | 150 |
| ｔ | 6.0 |
| セット重量(㎏) | 21.6 |
| ブラケット(2枚分)重量(㎏) | 3.0 |
単位：㎜
KRブラケット重量は左右2枚分の重量になります。
KRブラケット重量は左右2枚分の重量になります。
