製品説明
ゴムスリーブ付リターンローラのバージョンアップ型です。はめ込まれているゴム製リングの径を大きくし、巾を縮めている為、ベルトとの接触面積を大幅に減らす性質があります。尚、ゴムリングの個数は、ベルト巾により異なります。

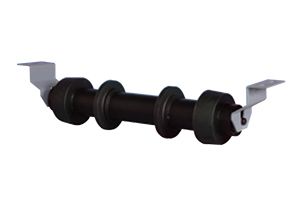

製品画像
型式の選び方
KRBRKRBR:落荷防止リターンローセット
RH：リターン用ブラケットのみ |
- |
1200ベルト巾
|
仕様

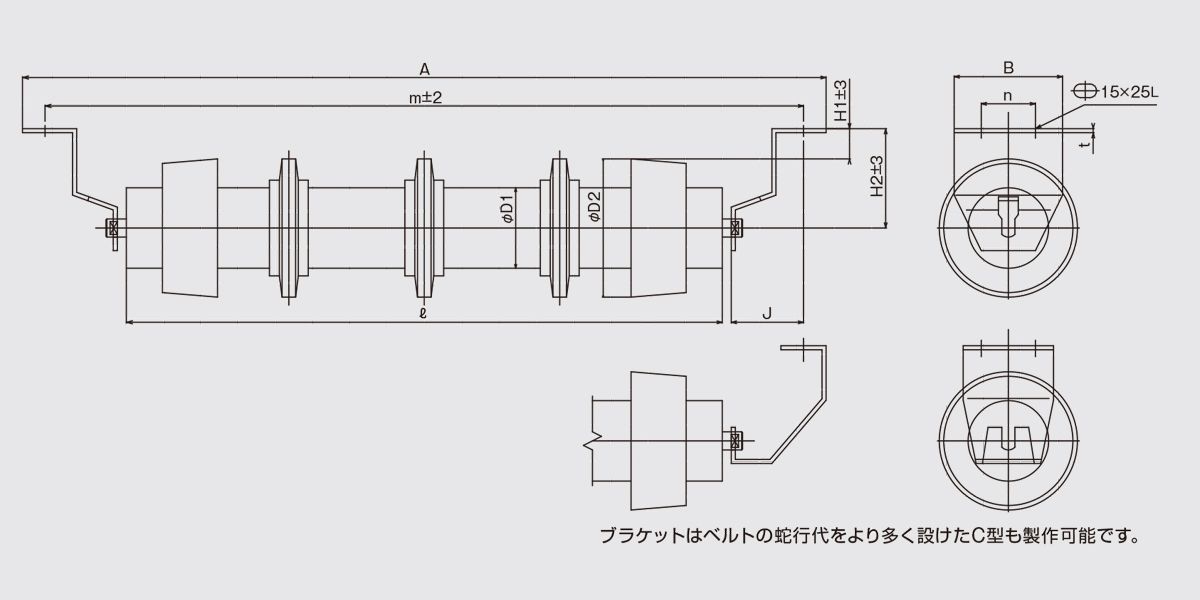

■図面
■仕様
| 型式 | KRBR-1200 |
|---|---|
| ベルト巾 | 1200 |
| D1 | 89.1 |
| D2 | 153 |
| ℓ | 1300 |
| m | 1490 |
| A | 1540 |
| H1 | 54 |
| H2 | 130 |
| J | 80 |
| n | 100 |
| B | 150 |
| t | 6.0 |
| セット重量(㎏) | 20.7 |
| ブラケット(2枚分)重量(㎏) | 3.0 |
単位：㎜
