VC-220-750

VC型キャリヤローラセット
ベルト巾750㎜ トラフ角20°

製品説明
クライマー型桟付コンベヤのキャリヤ側に取り付ける必要不可欠なローラです。
キャリヤローラKC型と違い軽量物の搬送に適しています。
トラフ角20°

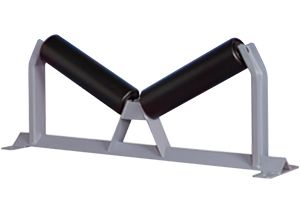

製品画像
型式の選び方
VC
VC:VC型キャリヤローラセット
VCB:VC型キャリヤスタンド
-
220
■二槽トラフ角
・220:トラフ角20°
・230:トラフ角30°
-
750
ベルト巾
仕様

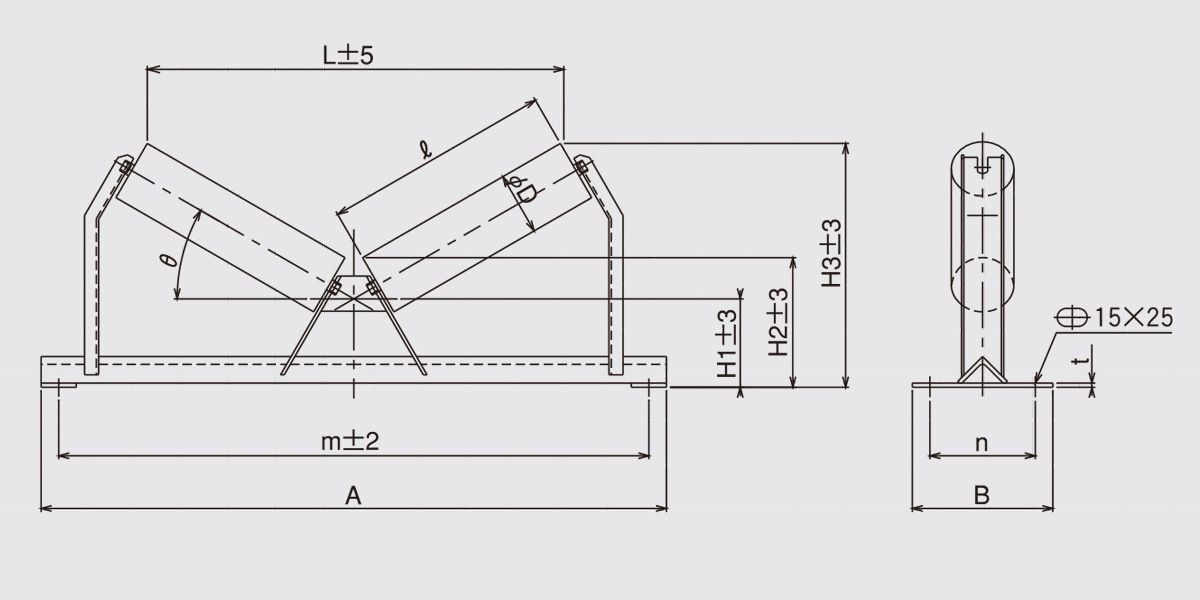

■図面

■仕様

型式 VC-220-750
ベルト巾 750
D 114.3
415
m 1040
A 1090
H1 140
H2 205
H3 347
L 803
n 160
B 210
t 6.0
セット重量(kg) 22.3
スタンド重量(kg) 10.7
単位:㎜
VR型リターンローラも取り揃えておりますのでお問い合わせ下さい。
