製品説明
上昇下降用エアシリンダ―のみで一連の動作を行うため配管・配線の制御が簡素化できます。単独ユニットのため、既設ラインにも簡単に設置できます。

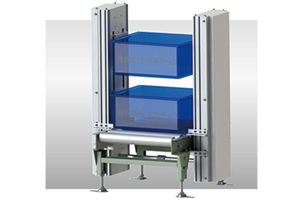

製品画像
型式の選び方
MDS型式
|
- |
B動作仕様
|
- |
100コンテナ高さ（H）
|
- |
300コンテナ幅（W）
|
- |
500コンテナ長さ（L）
|
- |
W1・W2・W3・S1・S2・S3ソレノイドバブル
|
- |
AS2スイッチ
|
仕様

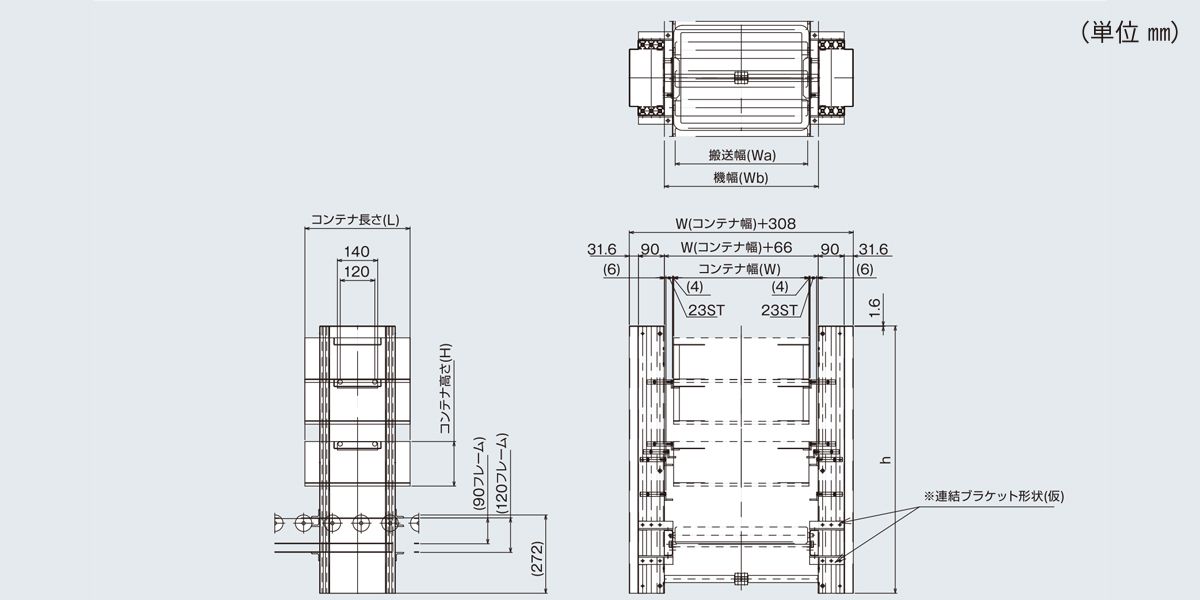

■図面
■仕様
| 型式 | MDS・MDSS |
|---|---|
| 駆動方式 | エアーシリンダー式 |
| 動作仕様 | B：段バラシ・T：段積み |
| 対応コンテナ高さ（H） | 75～225H |
| 対応コンテナ幅（W） | 最大500W |
| 対応コンテナ長さ（L） | 最小140L 最大700L |
| 仕様圧力 | 0.3～0.7Mpa |
| ソレノイドバブル 2位置ダブル | 無記号：不要・W1：AC100V用・W2：AC200V用・W3：DC24V用 |
| ソレノイドバブル 2位置シングル | 無記号：不要・S1：AC100V用・S2：AC200V用・S3：DC24V用 |
| スイッチ | 無記号：不要・AS2：2ヶ・AS4：4ヶ・AS8：8ヶ（リレー・シーケンサー＜DC24V・AC100V＞いずれも使用可能） |
| 最大積載荷重 | 100㎏（軽量 10㎏） |
| 本体重量 | 35㎏ |
| エアシリンダ― | Φ40×4本（軽量 Φ40×2本） |
※単位 ㎜
※搬送コンベヤストッパは別売りとなります。
※光電センサーは別売りとなります。
※使用されるコンテナの詳細寸法が必要となります。 ※フックの特殊形状も製作可能です。ご相談下さい。
※搬送コンベヤストッパは別売りとなります。
※光電センサーは別売りとなります。
※使用されるコンテナの詳細寸法が必要となります。 ※フックの特殊形状も製作可能です。ご相談下さい。
