製品説明
エアーシリンダーによって可動コンベヤを昇降スライドさせ、固定コンベヤ下に収納することにより、人や台車、ロボットが横断するスペースを設けることができます。
製品画像

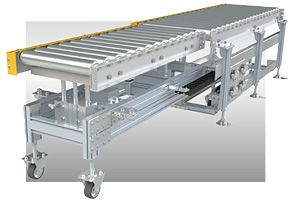

写真の昇降部分コンベヤはSST-Bです。

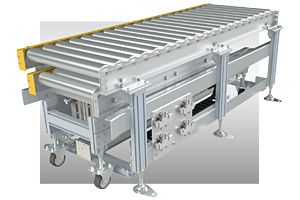

写真の昇降部分コンベヤはSST-Bです。
型式の選び方
SRC型式
|
- |
470機幅（K）
|
- |
570機高（H）
|
- |
W1ソレノイドバルブ
|
- |
AS2スイッチ
|
仕様

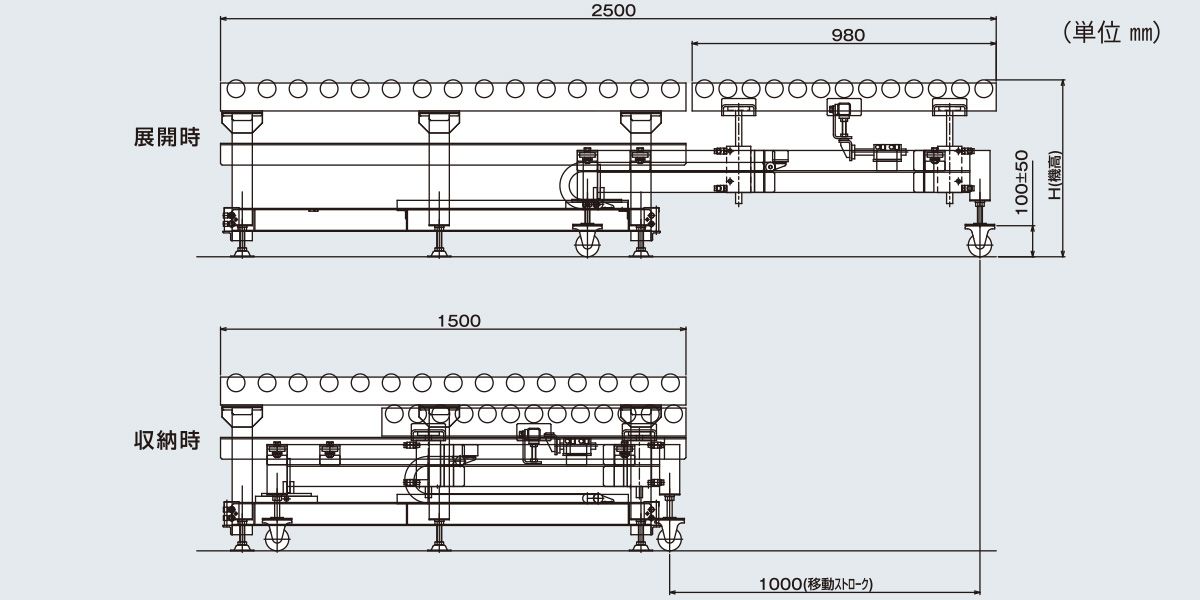

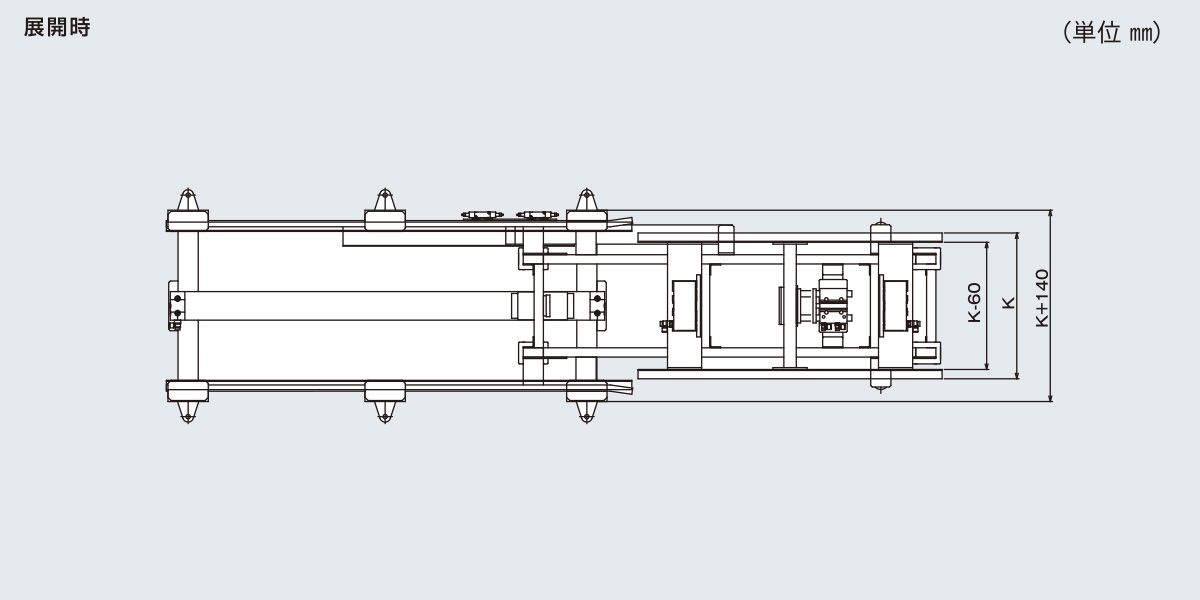

■図面
■仕様
| 型式 | SRC |
|---|---|
| 駆動方式 | エアーシリンダー方式 |
| 機長 | 収納時：1500 展開時：2500 |
| 機幅（K） | 470～960 |
| 機高（H） | min570 |
| 移動ストローク | 左右：1000・上下100 |
| ソレノイドバルブ （2位置ダブル） |
無記号：不要 W1：AC100V W2：AC200V W3：DC24V |
| スイッチ | 無記号：不要 オートスイッチ仕様AS1：4ヶ オートスイッチ仕様AS2：8ヶ （リレー・シーケンサー＜DC24V・AC100V＞いずれも使用可能） |
| エアーシリンダー | 昇降2ヶ：Φ63・収納1ヶ：Φ50・落下防止1ヶ：Φ32（エアー圧0.4～0.8MPa） |
| 搬送能力（㎏/台） | MAX50（ワーク重量） |
※標準以外の仕様も製作いたしておりますのでご相談ください。
※収納部分コンベヤはSST及びDC-A、B、C、Dの90フレームコンベヤとなります。
※コンベヤ価格は別途加算となります。
※収納部分コンベヤはSST及びDC-A、B、C、Dの90フレームコンベヤとなります。
※コンベヤ価格は別途加算となります。
