製品説明
搬送物を左右45度へ分岐振り分けに便利なユニットです。

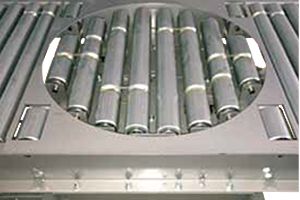

製品画像
型式の選び方
TS型式
|
- |
500ローラ幅(W)
・500 ・600 |
- |
RW3バルブ
|
- |
AS4スイッチ
|
仕様

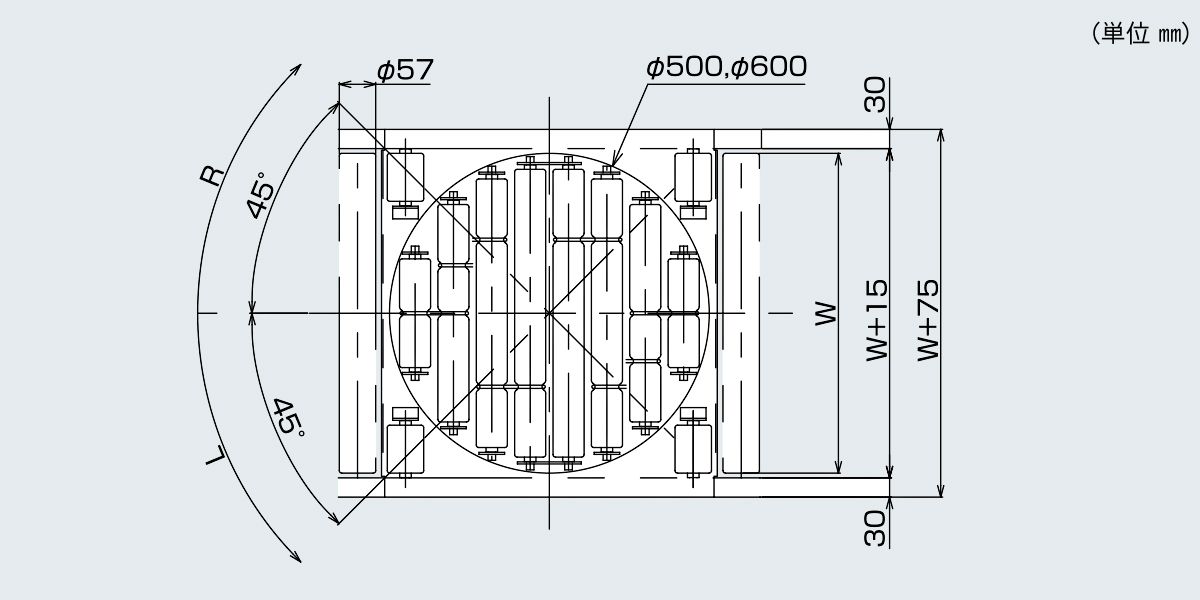

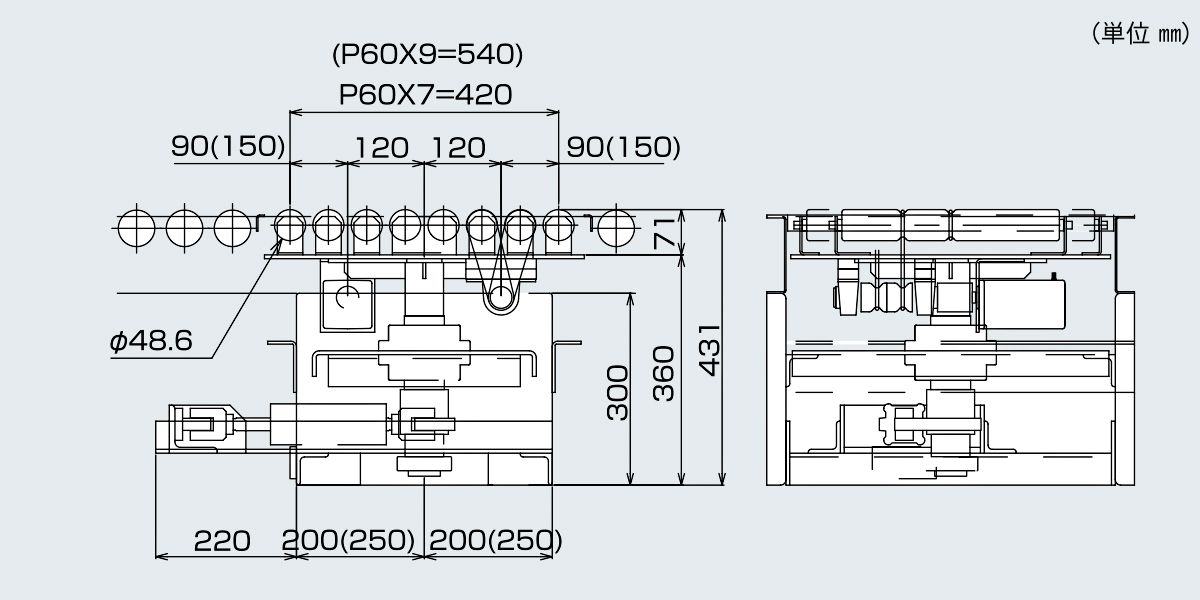

■図面
■仕様
| 型式 | TS |
|---|---|
| ローラ幅（㎜） | 500・600 |
| ローラ寸法（外径×肉厚×軸径） | 48.6×1.6×12（パイプ軸） |
| ローラ駆動方式 | 丸ベルト駆動 |
| 旋回方式 | エアー式 |
| 搬送能力（kg） | max30 |
| ソレノイドバブル ２位置ダブル | ・無記号：不要 ・R/L W1：AC100V用 ・R/L W2：AC200V用 ・R/L W3：DC24V用 |
| ソレノイドバブル ２位置シングル | ・無記号：不要 ・R/L S1：AC100V用 ・R/L S2：AC200V用 ・R/L S3：DC24V用 |
| スイッチ | ・無記号：不要 ・AS1：1ヶ ・AS2：2ヶ （リレー・シーケンサー＜DC24V・AC100V＞いずれも使用可能） |
| モーター容量（W） | 三相200V（ローラ幅500 40W×2台）（ローラ幅600 60W×2台） |
| エア―シリンダ― | Φ50×50st デュアル（エアー圧0.4～0.8Mpa） |
| 搬送速度（m/min） | ・60Hz：V＝42.2m/min ・50Hz：V＝35m/min |
| 処理能力（個/h） | ・60Hz・500W：1200個/h ・60Hz・600W：1100個/h ・50Hz・500W：1100個/h ・50Hz・600W：1000個/h |
単位：㎜
