製品説明
・KTR-SW チェーン駆動テーパーローラコンベヤ用ローラ
・シングルダブル駆動

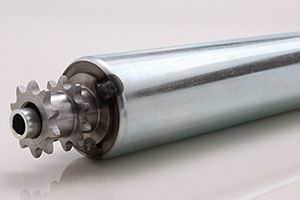

製品画像
仕様

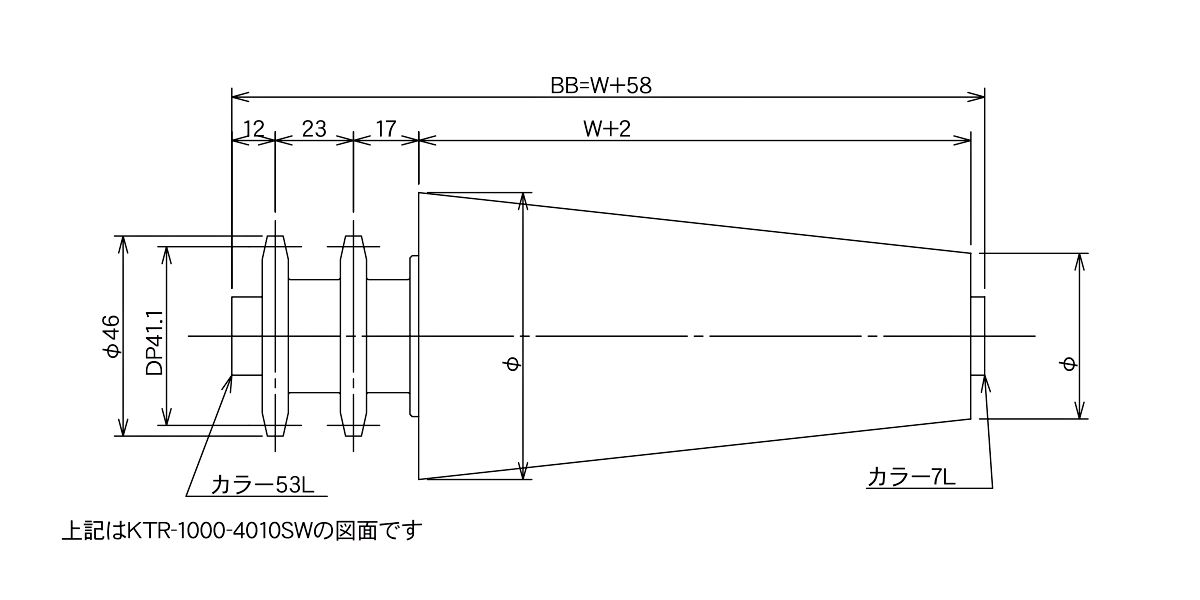

■図面

■仕様

型式 KTR-1000-4010SW KTR-1000-4009SW KTR-1000-4011SW
カーブ中心R 1,000 1,000 1,000
スプロケット #40×10(9/11)丁SW #40×10(9/11)丁SW #40×10(9/11)丁SW
標準ローラ公称幅 W 200~600 200~600 200~600
製作可能ローラ公称幅 W 100とびで製作可能 100とびで製作可能 100とびで製作可能
ローラ材質 STKM STKM STKM
ローラ表面加工 三価クロムメッキ 三価クロムメッキ 三価クロムメッキ
ベアリング種類 6001ZZ・6201ZZ 6001ZZ・6201ZZ 6001ZZ・6201ZZ
ベアリング材質 SUJ 2 SUJ 2 SUJ 2
ベアリング内径 db(Φ) 12.0 12.0 12.0
カラー寸法 dC×dc×Lc 18×12.2×53・18×12.2×7 18×12.2×53・18×12.2×7 18×12.2×53・18×12.2×7

■その他

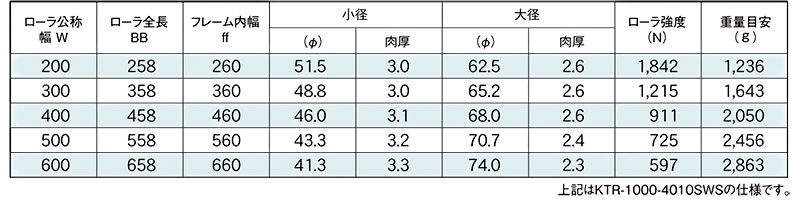

標準ローラ幅の各仕様 KTR-1000-4010SW KTR-1000-4009SW KTR-1000-4011SW 駆動コンベヤ用ローラ 駆動ローラコンベヤ 駆動ローラ

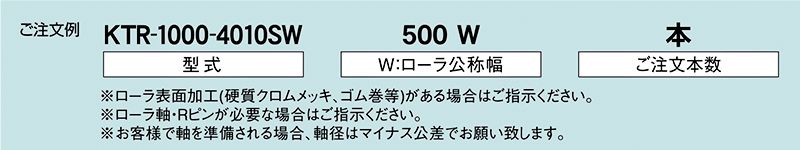

注文例 KTR-1000-4010SW KTR-1000-4009SW KTR-1000-4011SW 駆動コンベヤ用ローラ 駆動ローラコンベヤ 駆動ローラ
