製品説明
・KTR-SW チェーン駆動テーパーローラコンベヤ用ローラ
・シングルダブル駆動
・シングルダブル駆動

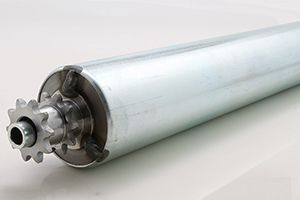

製品画像
仕様

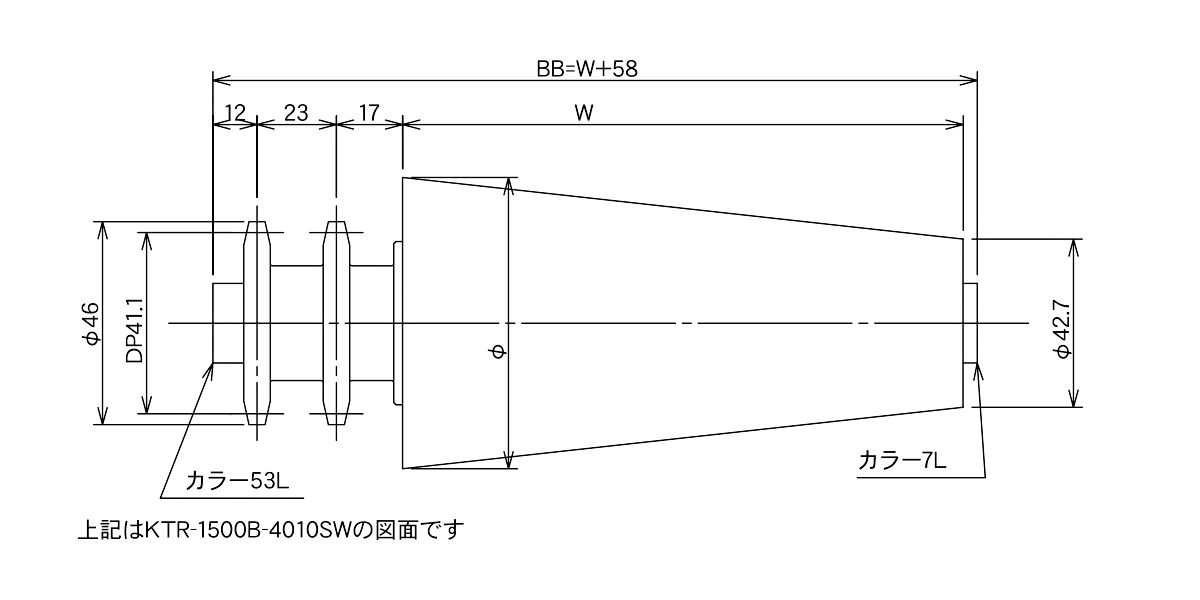

■図面

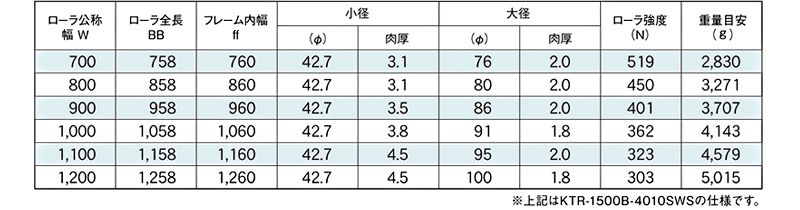

■仕様
| 型式 | KTR-1500B-4010SW | KTR-1500B-4009SW | KTR-1500B-4011SW |
|---|---|---|---|
| カーブ中心R | 1,500 | 1,500 | 1,500 |
| スプロケット | #40×10(9/11)丁SW | #40×10(9/11)丁SW | #40×10(9/11)丁SW |
| 標準ローラ公称幅 W | 700～1,200 | 700～1,200 | 700～1,200 |
| 製作可能ローラ公称幅 W | 100とびで製作可能 | 100とびで製作可能 | 100とびで製作可能 |
| ローラ材質 | STKM | STKM | STKM |
| ローラ表面加工 | 三価クロムメッキ | 三価クロムメッキ | 三価クロムメッキ |
| ベアリング種類 | 6001ZZ・6201ZZ | 6001ZZ・6201ZZ | 6001ZZ・6201ZZ |
| ベアリング材質 | SUJ 2 | SUJ 2 | SUJ 2 |
| ベアリング内径 db(Φ) | 12.0 | 12.0 | 12.0 |
| カラー寸法 dC×dc×Lc | 18×12.2×53・18×12.2×7 | 18×12.2×53・18×12.2×7 | 18×12.2×53・18×12.2×7 |
■その他
