製品説明
・MAC チェーン駆動アキュームローラコンベヤ
・アキューム駆動
・アキューム駆動

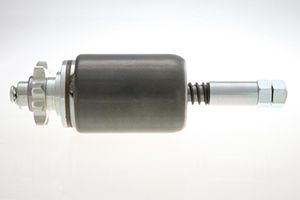

製品画像
仕様

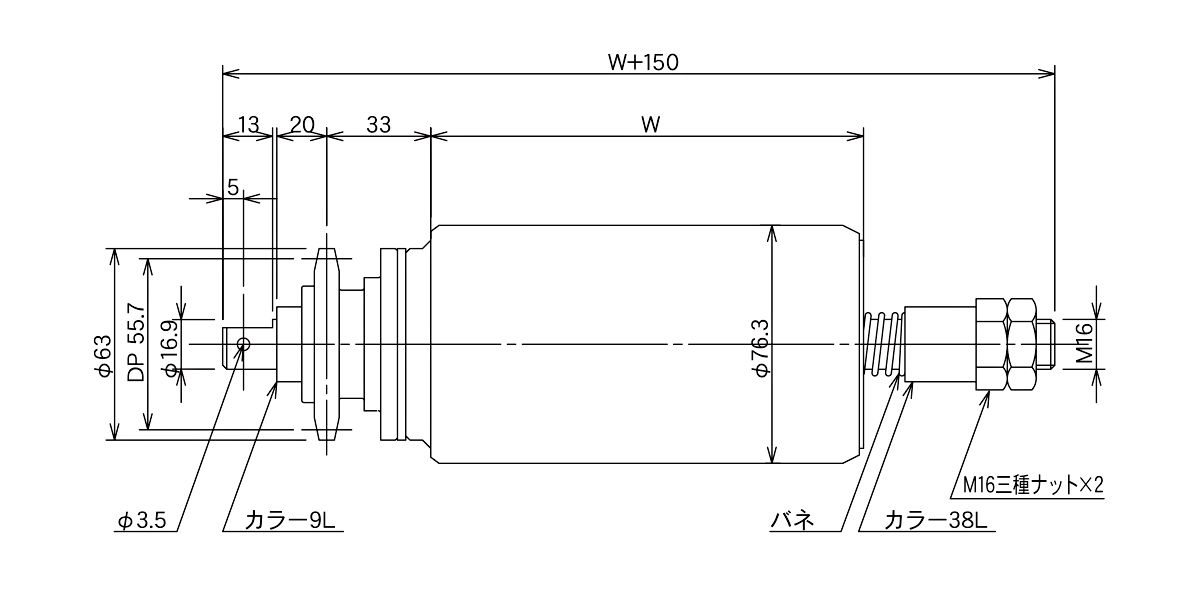

■図面
■仕様
| 型式 | MAC-H766009S |
|---|---|
| ローラ寸法 外径(Φ)×肉厚(t) | 76.3×4.2 |
| スプロケット | #60×9丁S |
| 標準ローラ公称幅 W | 500～1,200 |
| 製作可能ローラ公称幅 W | 100～2,000 |
| ローラ材質 | SGP65A |
| ローラ表面加工 | 黒皮 |
| ベアリング種類 | 6003ZZ・6303ZZ・6303ZZ |
| ベアリング材質 | SUJ 2 |
| ベアリング内径 db(Φ) | 17.0 |
| 標準軸寸法 ds×L | 16.9×W＋150 |
| 標準軸加工 | 丸棒 半月 M16ネジ加工 |
| 標準軸材質 | SS400 |
| カラー寸法 dC×dc×Lc | 24×17.2×9/7D/38 |
| バネ寸法 | Φ2.5×17.4×30L 6巻 黒染め |
■その他
