支手（コンベヤフレーム幅決め材）

支手（コンベヤフレーム幅決め材）

【Φ5　丸棒支手（めっき付）】

L寸法
115	165	215
265	315	365
415	465	515

・ステンレス製もあります。

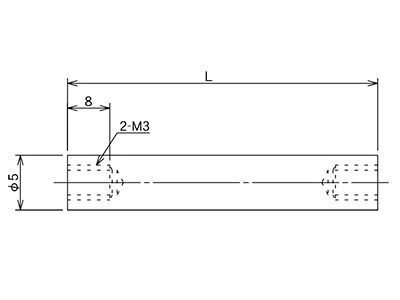

Φ5　丸棒支手（めっき付）　図面

※L=フレーム内幅(ff)

【Φ8　丸棒支手（めっき付）】

L寸法
115	165	215
265	315	365
415	465	515

・ステンレス製もあります。

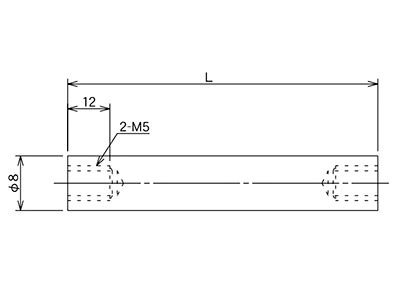

Φ8　丸棒支手（めっき付）　図面

※L=フレーム内幅(ff)

【Φ12　丸棒支手（めっき付）】

L寸法
115	165	215
265	315	365
415	465	515

・ステンレス製もあります。

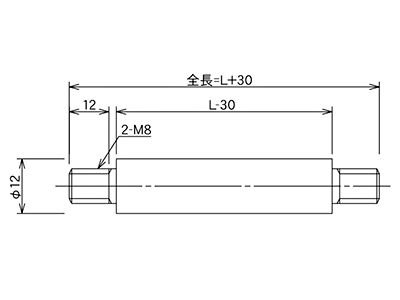

Φ12　丸棒支手（めっき付）　図面

※L=フレーム内幅(ff)

【Φ17.3　パイプ支手（めっき付）スチール製】

L寸法
100	110	115	130	145
160	165	180	195	210
215	230	245	250	260
265	280	295	310	315
330	345	360	365	380
395	400	410	415	430
445	460	465	480	495
500	510	515	530	545
560	565	580	595	610
615	630	645	660	665
680	695	700	710	715
730	745	760	765	780
795	800	810	815	830
845

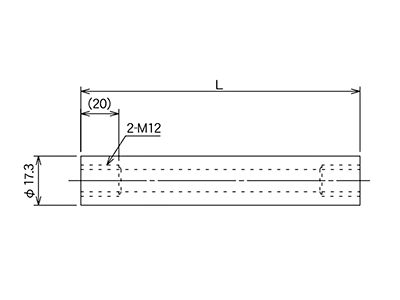

Φ17.3　パイプ支手（めっき付）スチール製　図面

※L=フレーム内幅(ff)

【Φ17.3　パイプ支手（めっき付）ステンレス製】

L寸法
115	165	215
265	315	365
415	465	515

Φ17.3　パイプ支手（めっき付）ステンレス製　図面

※L=フレーム内幅(ff)

【L3×30　アングル支手（塗装）】

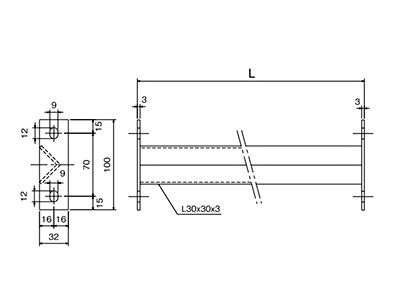

L3×30　アングル支手（塗装）　図面

※L寸法をご指定下さい。

【L3×40　アングル支手（塗装）】

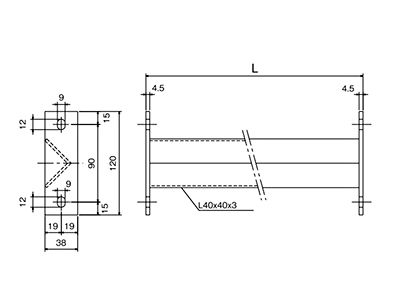

L3×40　アングル支手（塗装）　図面

※L寸法をご指定下さい。

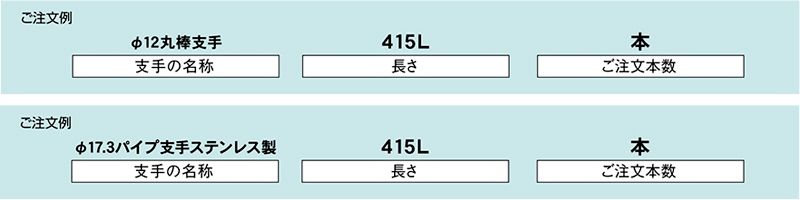

注文例　支手（コンベヤフレーム幅決め材）　コンベヤ用支手
