最新更新日 2020年01月20日
製品説明
標準ナットの後入れが可能です。
・アルミフレーム
・センタードライブ
・軽量機種
※Type34モデルにてフレームのみ40フレームも製作できます。
※機長、ベルト幅によっては、 チェーン方式となります。
※脚はオプションです。オプションページをご参照ください。
（標準色シルバー）
・アルミフレーム
・センタードライブ
・軽量機種
※Type34モデルにてフレームのみ40フレームも製作できます。
※機長、ベルト幅によっては、 チェーン方式となります。
※脚はオプションです。オプションページをご参照ください。
（標準色シルバー）

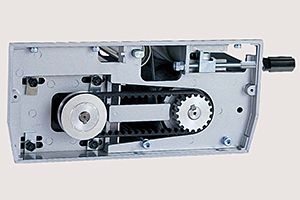

製品画像
TYPE 40-S1
機長・ベルト幅によってはチェーン駆動となります
型式の選び方
Type40数字/フレーム厚(mm)
|
- |
S1S：スタンダード/モデル名
G：ダコーレス 1：センタードライブ |
- |
350ベルト幅(mm)
|
- |
2,000機長(mm)
|
- |
B1定速/T
変速/B 数字/速度記号 |
- |
C120A(AC100V単相）
B(AC200V単相) C(AC200V三相) 数字/モータ出力 (60W・90W・120W) |
仕様

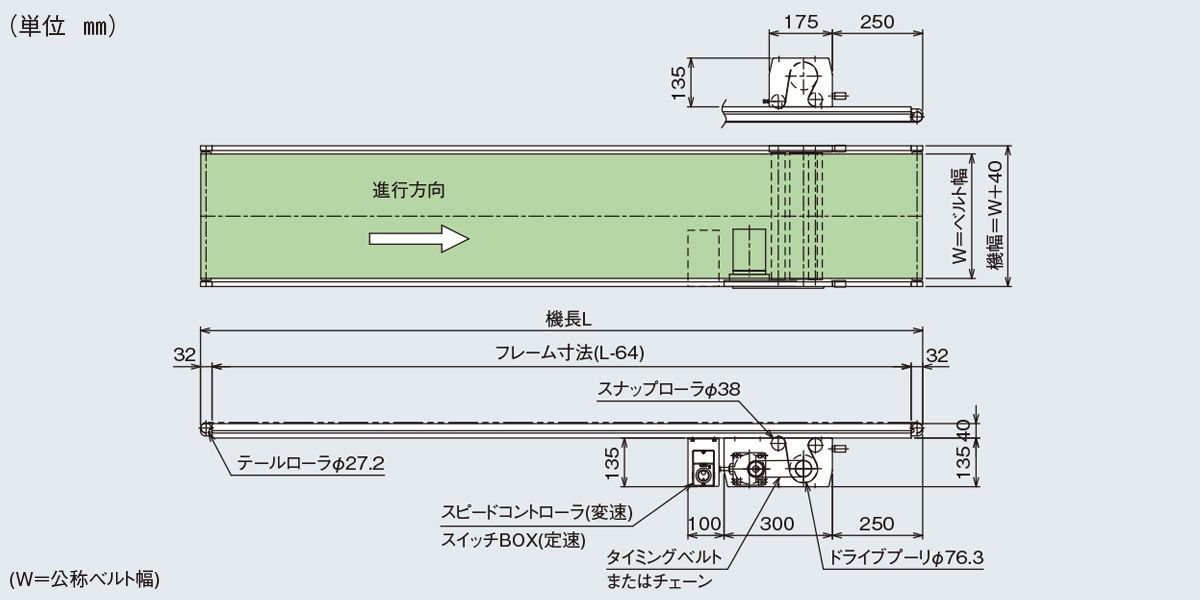

■図面 (※クリックして拡大)
■仕様
| 型式 | Type40-S1 | Type40-G1 |
|---|---|---|
| ベルト幅（公称）/ 機幅 | ・350 / 390 ・400 / 440 ・500 / 540 ・600 / 640 ・（700） / （740） ・（800） / （840） |
・350 / 390 ・400 / 440 ・500 / 540 ・600 / 640 ・（700） / （740） ・（800） / （840） |
| 機長 | 1,000～6,000 | 1,000～6,000 |

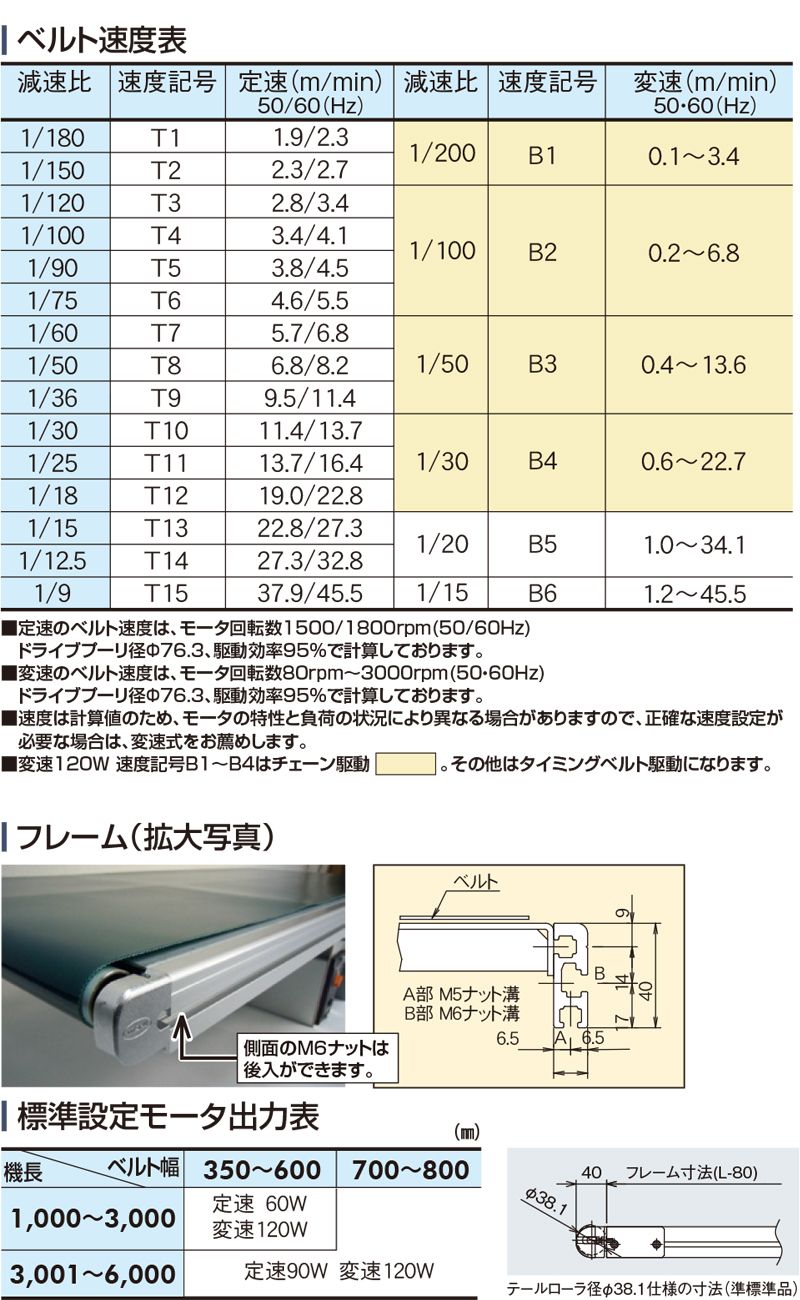

| ベルト速度 | ベルト速度表参照してください | ベルト速度表参照してください |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
AC100V（単相） AC200V（単相） AC200V（三相） |
| 定格出力 | 定速60W、90W 変速120W |
定速60W、90W 変速120W |

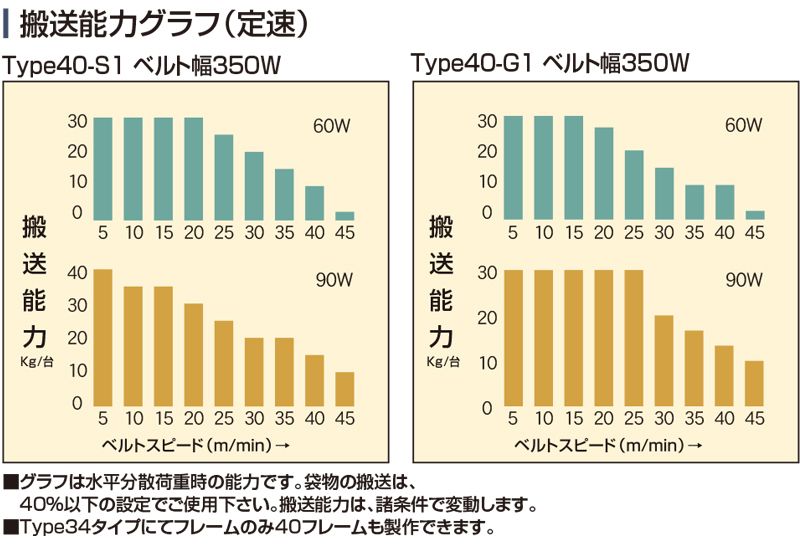

| 搬送能力 | 搬送能力下図参照して下さい | 搬送能力下図参照して下さい |
| ベルト（標準） | ポリウレタンベルト （色：グリーン、食品規格適合、帯電防止処理） |
ポリウレタンベルト （色：グリーン、食品規格適合、帯電防止処理） |
| オプション | 脚、ガイド…他 | 脚、ガイド…他 |
※単位：㎜
※（）準標準品はダコーレスタイプのみで、テールローラ経Φ38.1になります。
※ベルト幅の実寸は、上記ベルト幅より5mm狭く、機長4mを超える場合は10mm狭くなります。
※ベルト幅500～800タイプは10mm狭くなります。
※（）準標準品はダコーレスタイプのみで、テールローラ経Φ38.1になります。
※ベルト幅の実寸は、上記ベルト幅より5mm狭く、機長4mを超える場合は10mm狭くなります。
※ベルト幅500～800タイプは10mm狭くなります。
