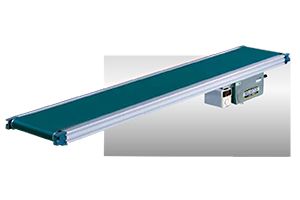

Type60-GⅠ ベルゴッチ(ミニベルト)

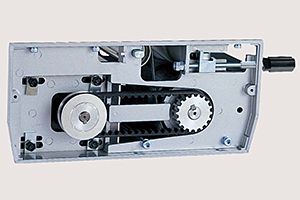

Type60-GⅠダコーレスモデル
(センタードライブ)
Type60-GⅠ

ガイド付ベルトを使用したベルト蛇行抑制タイプです。横手方向からの搬送物の乗り込み等、厳しい条件でも安定した搬送を実現します。

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト幅(公称) 200 250 300 350 400 500 600 (700) (800)
機 幅 280 330 380 430 480 580 680 (780) (880)
機 長 500 1,000 2,000 3,000 4,000 5,000 6,000 7,000 8,000
図面データ
ダウンロード
T60-GⅠ   T60-GⅠ CSH
3D CADデータ
ダウンロード
T60-GⅠ(日本語)   T60-GⅠ(英語)
組立展開図
(PDFデータ)
T60-GⅠ(プレビュー)
※ベルト幅700、800タイプは準標準品になります。

機 高 195
ベルト速度 定速  変速
搬送能力 搬送能力グラフ参照
モータ出力 90W
電 源 AC100V(単相)・AC200V(単相)・AC200V(三相)

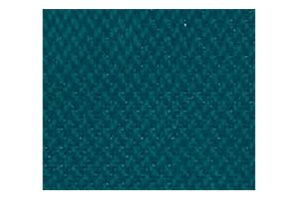

ベルト(標準) ポリウレタンベルト (色:グリーン、食品衛生規格適合、帯電防止処理)
オプション 脚、ガイド…他
※6mを超える機長の場合、中間テイクアップユニットが付きます。

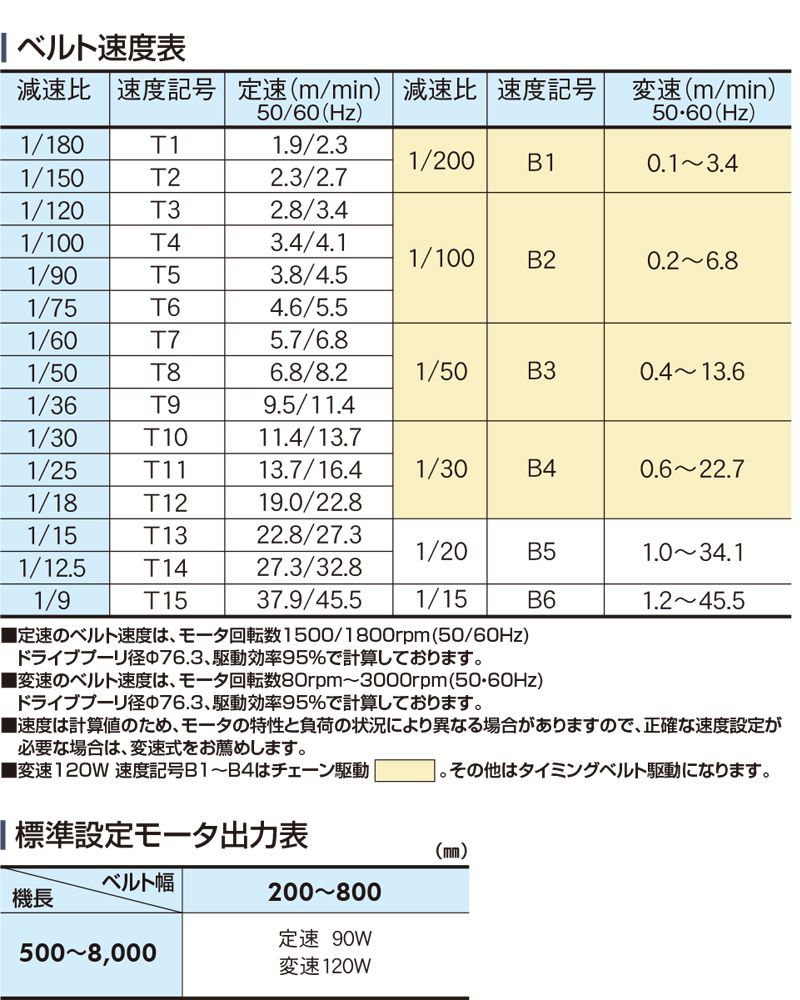

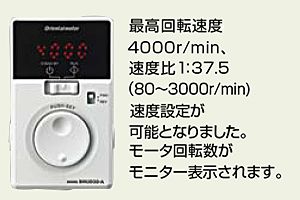

ベルト速度
減速比 速度
記号
定速(m/min)
50/60Hz
速度
記号
変速(m/min)
50・60Hz
1/180 T1 1.9/2.3 H1 0.13~2.5
1/150 T2 2.3/2.7 H2 0.15~3.0
1/120 T3 2.8/3.4 H3 0.19~3.8
1/100 T4 3.4/4.1 H4 0.23~4.5
1/90 T5 3.8/4.5 H5 0.26~5.1
1/75 T6 4.6/5.5 H6 0.31~6.1
1/60 T7 5.7/6.8 H7 0.38~7.6
1/50 T8 6.8/8.2 H8 0.46~9.1
1/36 T9 9.5/11.4 H9 0.63~12.6
1/30 T10 11.4/13.7 H10 0.76~15.2
1/25 T11 13.7/16.4 H11 0.91~18.2
1/18 T12 19.0/22.8 H12 1.27~25.3
1/15 T13 22.8/27.3 H13 1.52~30.4
1/12.5 T14 27.3/32.8 H14 1.82~36.4
1/9 T15 37.9/45.5 H15 2.53~50.6

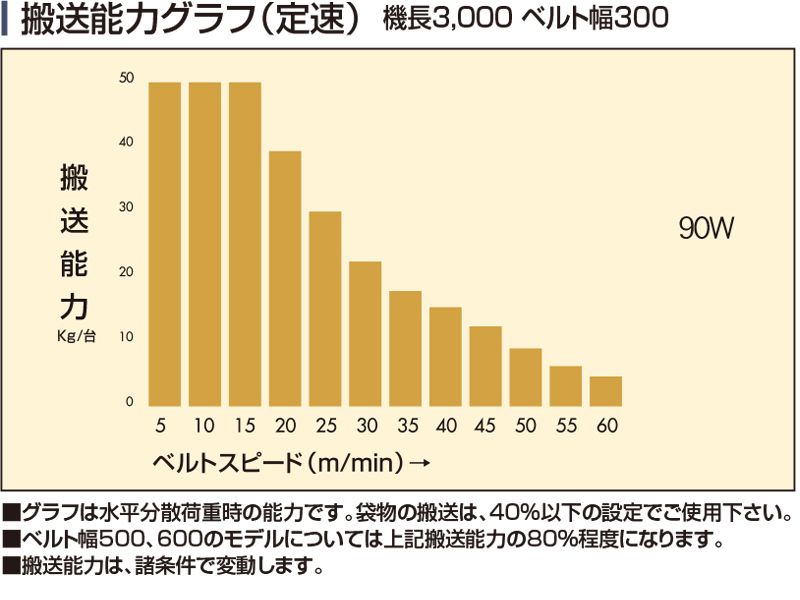

搬送能力グラフ(傾斜角30度)
搬送能力グラフ(傾斜角30度)
■グラフは水平分散荷重時の能力です。袋物の搬送は、40%以下の設定でご使用下さい。
■ベルト幅500、600のモデルについては上記搬送能力の80%程度になります。
■搬送能力は、諸条件で変動します。
■定速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ76.3、駆動効率95%で計算しております。
■変速のベルト速度は、モータ回転数2000rpm(50・60Hz)、ドライブプーリ径φ76.3、駆動効率95%で計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。

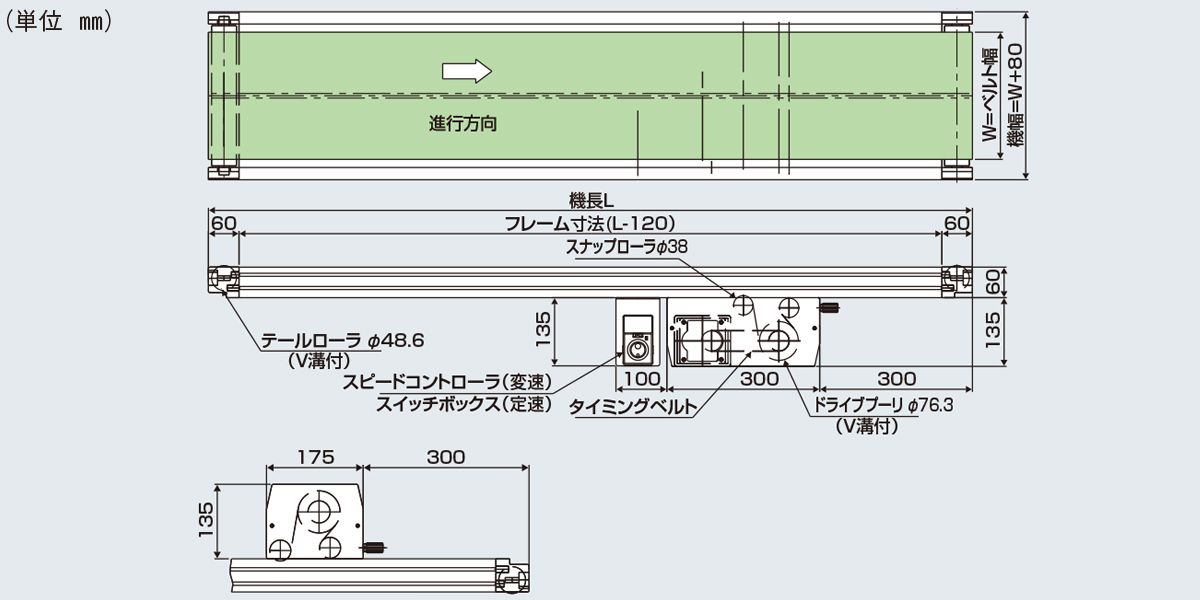

(単位 mm)

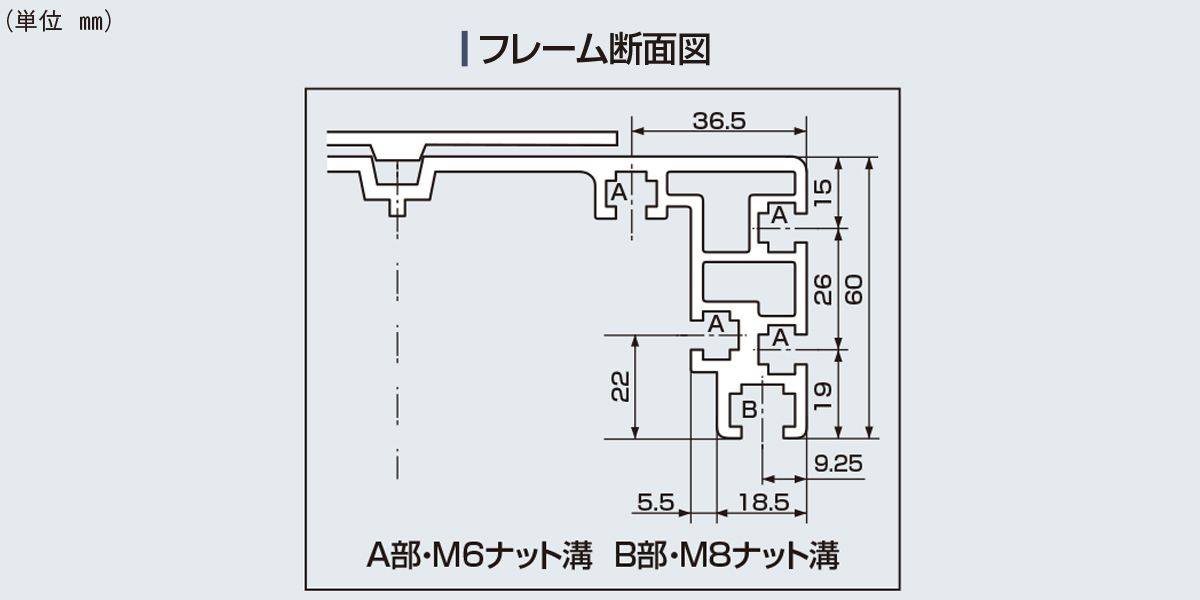

■フレーム断面図
図面
A部・M6ナット溝
B部・M8ナット溝

図面
図面
図面


オプション
脚  ・・・・・・・・・・・・・ Type60frame用
ガイド・・・・・・・・・・・・・ 60フレーム用ガイドが装着できます
