最新更新日 2020年01月06日
製品説明
駆動プーリ軸受け部にフランジユニットを採用して、リニューアルしました。
フレーム高さ60Hと薄く、ベルト幅が1000㎜までの幅広コンベヤです。
蛇行レスモデルは安定した搬送が得られます
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照下さい。
（標準色シルバー）
フレーム高さ60Hと薄く、ベルト幅が1000㎜までの幅広コンベヤです。
蛇行レスモデルは安定した搬送が得られます
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照下さい。
（標準色シルバー）

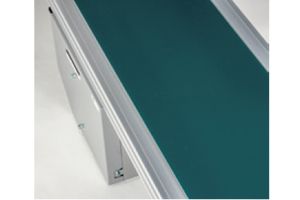

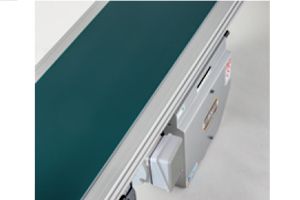

製品画像

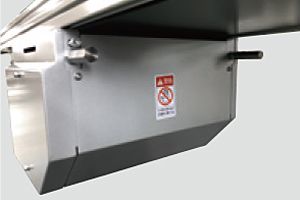

L側 駆動部側面カバー

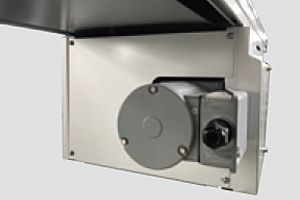

R側 駆動部側面カバー

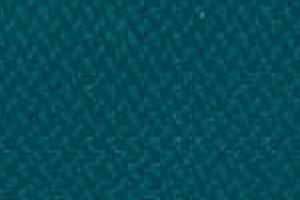

標準ベルト（拡大写真）

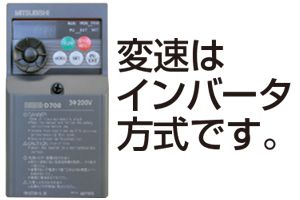

入力電源が単相・三相にかかわらずモータは全て三相200V用です。 インバータにつきましては写真と異なる場合があります。
型式の選び方
Type60数字/フレーム厚(ｍｍ)
|
- |
SH1PS：スタンダード/モデル名
G：ダコーレス/モデル名 1：センタードライブ |
- |
900ベルト幅(mm)
|
- |
2,000機長(mm)
|
- |

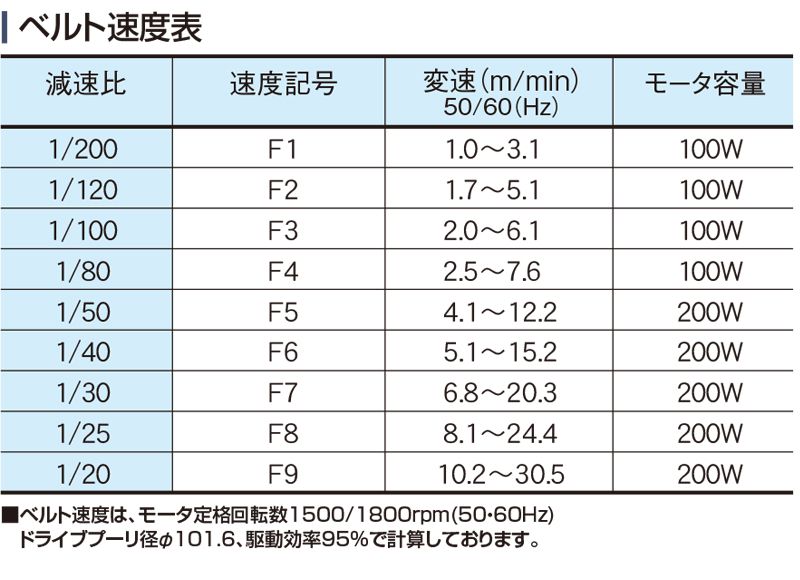

F6変速/F
数字/速度記号 |
- |
C200A(AC100V単相）
B(AC200V単相) C(AC200V三相) 数字/モータ出力 (200W) |
仕様
■図面 (※クリックして拡大)
■仕様
| 型式 | Type60-SH1P | Type60-GH1P |
|---|---|---|
| ベルト幅（実寸）/ 機幅 | ・900 / 980 ・1,000 / 1,080 |
・900 / 980 ・1,000 / 1,080 |
| 機長 | モータ出力100W 4,000L、200W 6,000Lまで | モータ出力100W 4,000L、200W 6,000Lまで |
| 機高 | 330 | 330 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
AC100V（単相） AC200V（単相） AC200V（三相） |
| ベルト速度 | 変速 | 変速 |
| ベルト（標準） | ポリウレタンベルト（2プライ） （色：グリーン、食品規格適合、帯電防止処理） |
ポリウレタンベルト（2プライ） （色：グリーン、食品規格適合、帯電防止処理） |
| 搬送能力 | 10kg / m | 10kg / m |
| モータ出力 | 100W、200W | 100W、200W |
| オプション | 脚、ガイド…他 | 脚、ガイド…他 |
※単位：㎜
※モータ出力100Wの場合は200Wに変更できます。（F5～F9まで）

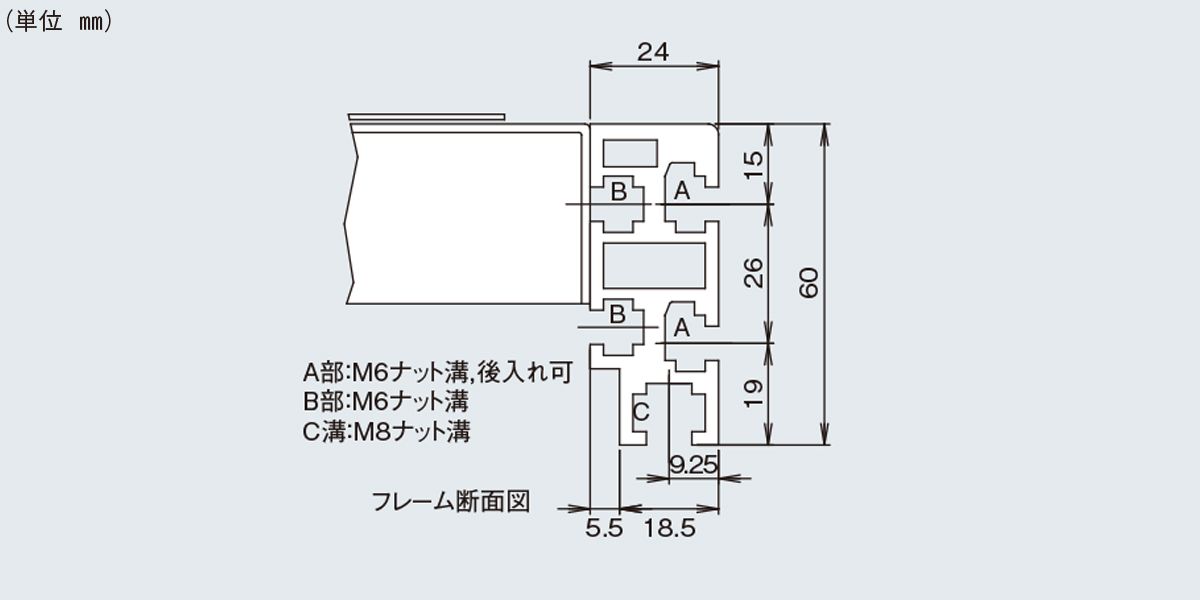

※テール部が樹脂からブラケットに変更（新型フレーム採用…側面からナットが入ります）
※モータ出力100Wの場合は200Wに変更できます。（F5～F9まで）
※テール部が樹脂からブラケットに変更（新型フレーム採用…側面からナットが入ります）
