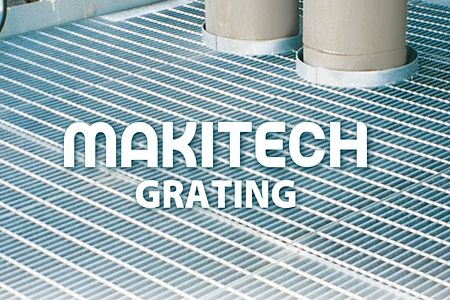

マキテック床板・階段用グレーチング
グレーチングの機能を最大限に引き出し、 安全で安心な床板・階段をご提案いたします。
■優れた耐久性
ベアリングバーとクロスバーを格子状に電気圧接しているので耐久性に優れています。
■採光・換気性が抜群
開口面積が大きいため、採光性・換気性が高く、様々な工場・プラント施設内の床板に最適です。
■優れた安全性
ベアリングバーとクロスバーが一体化され、いずれの方向に対してもすべり止め効果が発揮されます。
■美観性
ベアリングバーとクロスバーで構成する格子模様は工場・船舶などの床板にマッチし、美しい作業空間が得られます。
■施工が簡単
現場に合わせた取付け方法が選べます。
■経済的
目的に合わせたグレーチングが選択できます。溶融亜鉛メッキを標準としているので耐久性に優れて経済的です。
床用グレーチング

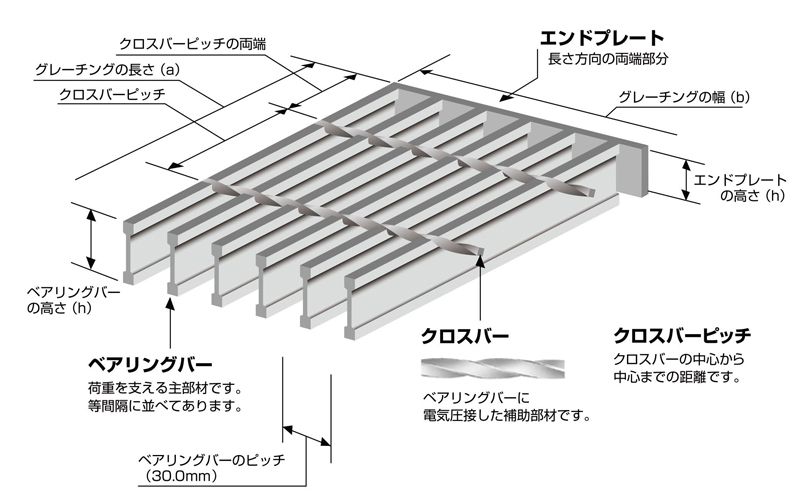

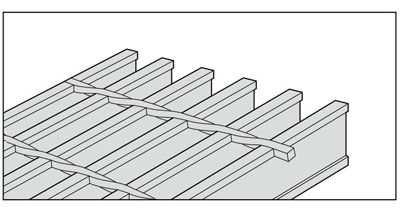

構造及び用語
■用途
各種発電所の床・階段、プラント工場・ビルディング、海上石油基地・船舶、浄水場・洗車場・処理場、立体駐車場、橋梁・吊橋・鉄塔
材質：JIS G3101 2種SS400
表面処理：溶融亜鉛メッキ仕上 JIS H8641
エンドの形状
切断したベアリングバー両端部に平網を溶接し縁取りしたものです。
縁取りをせずに、切断したままのものです。
標準型式および諸数値

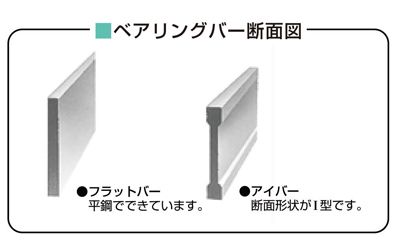

193F |
19：主部材の高さ（19㎜）
3：主部材の厚み（3㎜） F：フラットバータイプ |
25I |
25：主部材の高さ（25㎜）
I：アイバータイプ |
| 型式（ノンスリップ型式） | 主部材 | エンドプレート寸法 | 重量（㎏/㎡） | |||
|---|---|---|---|---|---|---|
| 寸法(㎜) | 断面二次モーメント(㎝4) | 断面係数(cm3) | カットエンド | クローズエンド | ||
| 193F(193FN) | FB19×3 | 0.171 | 0.181 | FB19×3 | 17.2 | 18.1 |
| 253F(253FN) | FB25×3 | 0.390 | 0.313 | FB19×3 | 22.1 | 23.1 |
| 323F(323FN) | FB32×3 | 0.390 | 0.512 | FB25×3 | 27.7 | 29.0 |
| 383F(383FN) | FB38×3 | 1.371 | 0.484 | FB32×3 | 32.5 | 34.2 |
| 25I(25IN) | I-25×5×3 | 0.594 | 0.476 | FB19×4.5 | 28.2 | 29.7 |
| 32I(32IN) | I-32×5×3 | 1.251 | 0.722 | FB25×4.5 | 35.6 | 37.4 |
| 38I(38IN) | I-38×5×3 | 2.083 | 1.096 | FB32×4.5 | 41.4 | 43.8 |
| 44I(44IN) | I-44×5×3 | 3.221 | 1.464 | FB38×4.5 | 47.3 | 50.0 |
※上記型式以外でも、設計・製作が可能です。

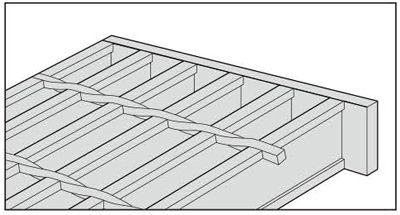

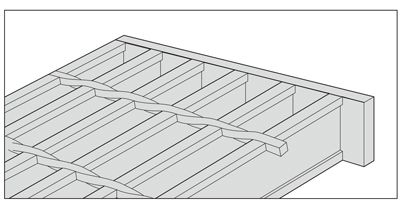

クローズエンドタイプ

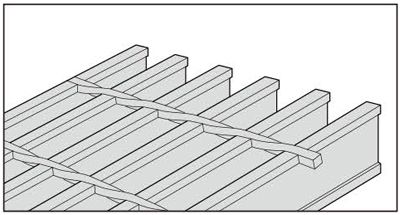

カットエンドタイプ
主部材本数と製品幅の関係
グレーチングの製作可能最大幅（b寸法）標準幅は995㎜・993㎜です。
■193F・253F・323F・383F
■25I・32I・38I・44I

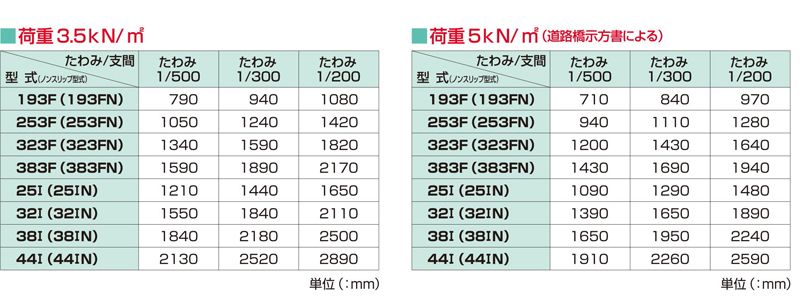

型式別最大支間距離
両端を自由支持したグレーチングに、3.5㎏/㎡及び5kN/㎡の等分布荷重が加わった場合の、たわみを考慮した最大支間距離（スパン）を算出した値を示したものです。

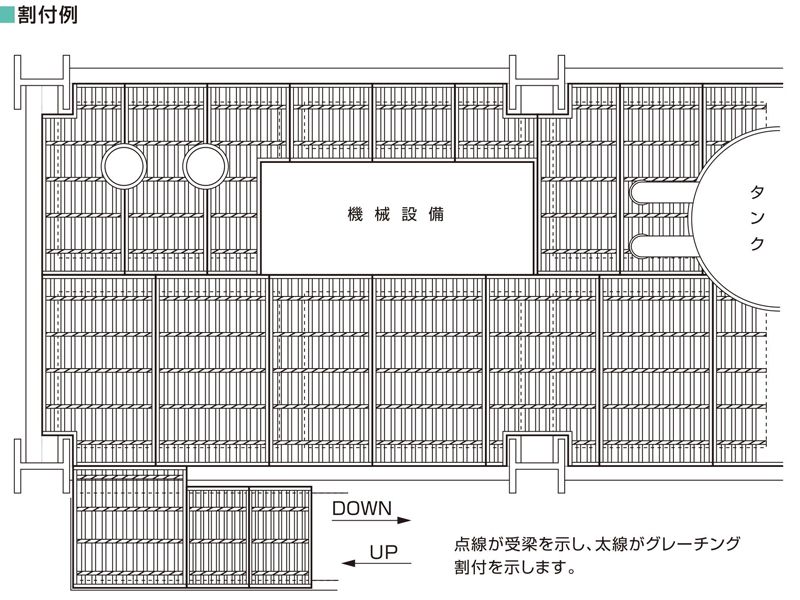

敷設方法

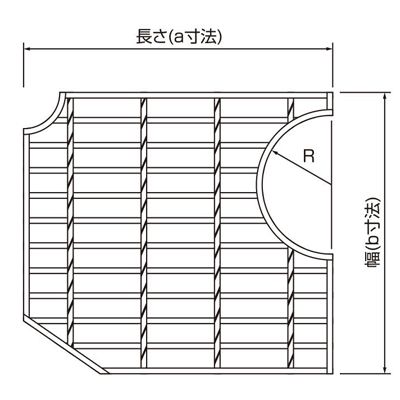

特殊加工
グレーチングはご希望の加工、形状、寸法に合わせて製作いたします。お客様から、設計図・製作図等を頂ければ、迅速なグレーチングの配置図の作成が可能です。

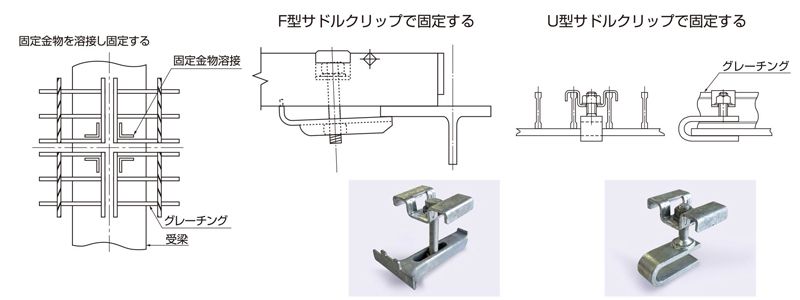

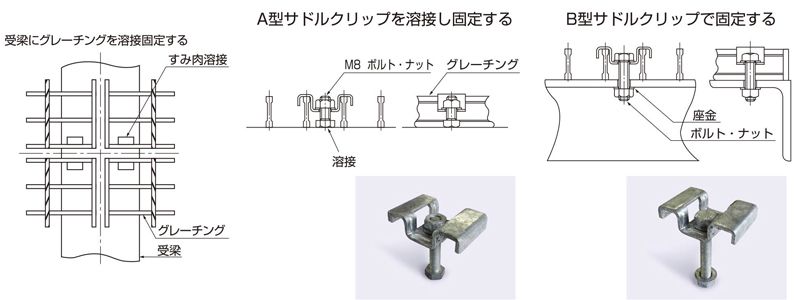

取り付け方法
■取り外しをしない場合
■取り外しをする場合
取り付け関連寸法

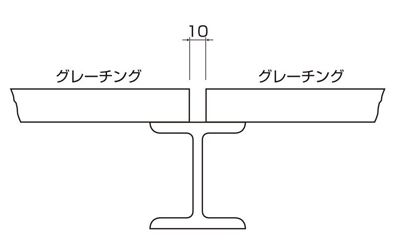

■一般標準間隔

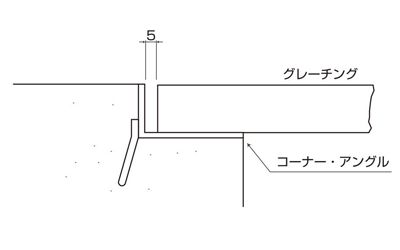

■フロアとの関係

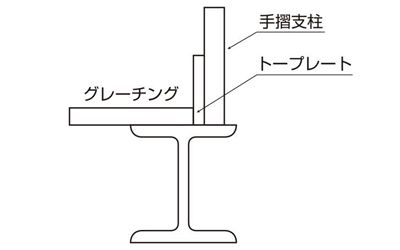

■グレーチング端部各種

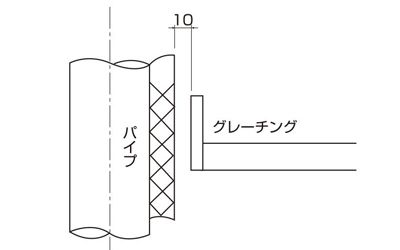

■パイプとの関連

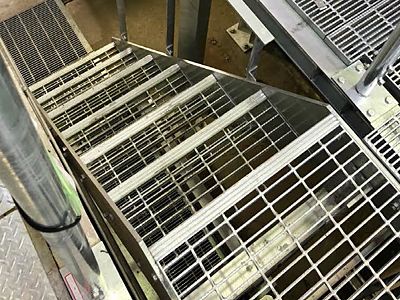

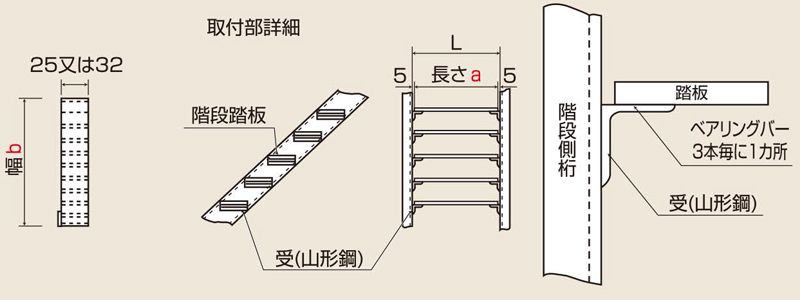

階段用グレーチング
■溶接固定式

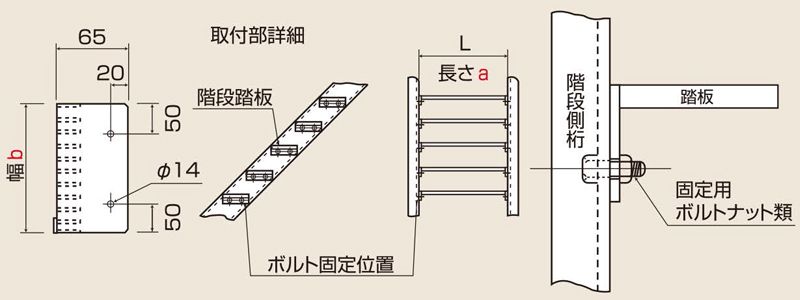

■ボルト固定式

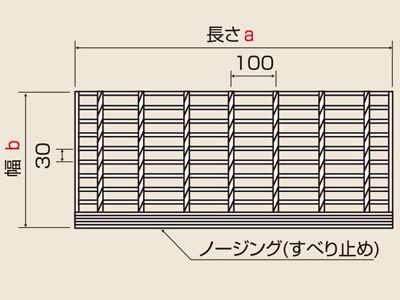

標準寸法および重量表
| 固定方式 | 型式（ノンスリップ型式） | 高さ | 幅（b）mm | 長さ（a）㎜ | 主部材 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | |||||
| 溶接固定式（W） | 253F（FB253N） | 25 | 213 | 2.9 | 3.5 | 4.1 | ー | ー | ー | ー | ー | FB25×3 |
| 243 | 3.3 | 3.9 | 4.6 | ー | ー | ー | ー | ー | ||||
| 273 | 3.6 | 4.4 | 5.1 | ー | ー | ー | ー | ー | ||||
| 25I（25IN） | 25 | 215 | 3.6 | 4.4 | 5.1 | 5.8 | ー | ー | ー | ー | I-25×5×3 | |
| 245 | 4.1 | 4.9 | 5.7 | 6.6 | ー | ー | ー | ー | ||||
| 275 | 4.5 | 5.5 | 6.4 | 7.3 | ー | ー | ー | ー | ||||
| 323F（323FN） | 32 | 213 | 3.6 | 4.3 | 5.0 | 5.7 | 6.4 | 7.1 | ー | ー | FB32×3 | |
| 243 | 4.0 | 4.8 | 5.6 | 6.4 | 7.2 | 8.0 | ー | ー | ||||
| 273 | 4.4 | 5.3 | 6.2 | 7.1 | 8.0 | 8.9 | ー | ー | ||||
| 32I（32IN） | 32 | 215 | 4.5 | 5.4 | 6.2 | 7.1 | 8.0 | 8.9 | ー | ー | FB32×3 | |
| 245 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10.9 | 11.0 | 12.0 | ||||
| 275 | 5.6 | 6.7 | 7.8 | 8.9 | 10.0 | 11.2 | 12.2 | 13.3 | ||||
| 固定方式 | 型式（ノンスリップ型式） | 高さ | 幅（b）mm | 長さ（a）㎜ | 主部材 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | |||||
| 溶接固定式（W） | 253F（FB253N） | 25 | 213 | 3.8 | 4.3 | 4.9 | ー | ー | ー | ー | ー | FB25×3 |
| 243 | 4.2 | 5.5 | 5.5 | ー | ー | ー | ー | ー | ||||
| 273 | 4.7 | 6.1 | 6.1 | ー | ー | ー | ー | ー | ||||
| 25I（25IN） | 25 | 215 | 4.5 | 5.9 | 5.9 | 6.6 | ー | ー | ー | ー | I-25×5×3 | |
| 245 | 5.1 | 6.7 | 6.7 | 7.5 | ー | ー | ー | ー | ||||
| 275 | 5.7 | 7.4 | 7.4 | 8.3 | ー | ー | ー | ー | ||||
| 323F（323FN） | 32 | 213 | 4.4 | 5.7 | 5.7 | 6.4 | 7.0 | 7.8 | ー | ー | FB32×3 | |
| 243 | 4.9 | 6.4 | 6.4 | 7.2 | 8.0 | 8.7 | ー | ー | ||||
| 273 | 5.5 | 7.2 | 7.2 | 8.0 | 8.9 | 9.7 | ー | ー | ||||
| 32I（32IN） | 32 | 215 | 5.3 | 7.0 | 7.0 | 7.8 | 8.7 | 9.5 | 10.3 | 11.1 | FB32×3 | |
| 245 | 5.9 | 7.9 | 7.9 | 8.8 | 9.8 | 10.7 | 11.6 | 12.6 | ||||
| 275 | 6.6 | 8.7 | 8.7 | 9.8 | 10.9 | 11.9 | 12.9 | 14.0 | ||||
※重量：kg/枚
※上記寸法は標準品です。その他の寸法でも製作可能ですのでご相談ください。
たわみ支間
:
1300
以下
※荷重条件：集中荷重1.0kN
