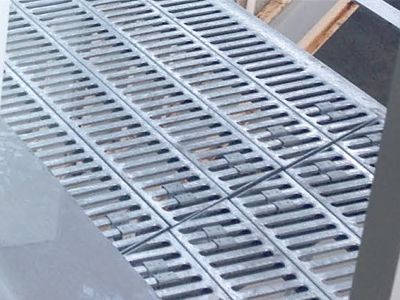

ユナイテッドグレーチング
・屋内床・屋外床・屋外壁などあらゆる用途において安全・安心にご使用いただけます。
・軽量で運搬・設置が簡単なため、工期の短縮化が図れます。
・スロット部があることにより、通気性、採光性が良く、安全で清潔な環境下での作業を実現します。
・Aタイプ「アンチスキッド」、「エンボス」は表面突起を施してあるため、すべり止め効果が高く、安全な作業が行えます。
・軽量で運搬・設置が簡単なため、工期の短縮化が図れます。
・スロット部があることにより、通気性、採光性が良く、安全で清潔な環境下での作業を実現します。
・Aタイプ「アンチスキッド」、「エンボス」は表面突起を施してあるため、すべり止め効果が高く、安全な作業が行えます。
溶融亜鉛めっき仕様
■材料：SPHC（熱延鋼板） ■仕上：溶融亜鉛めっき品

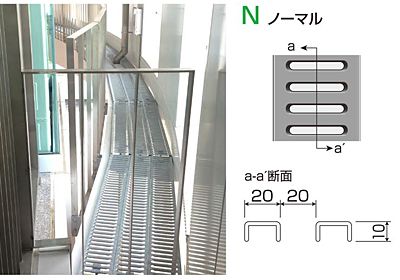

■N：ノーマル

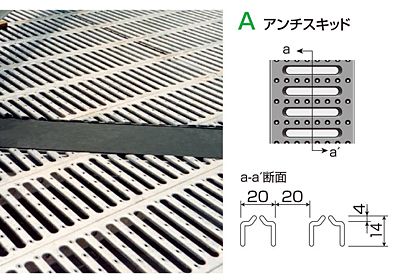

■A：アンチスキッド
■60H

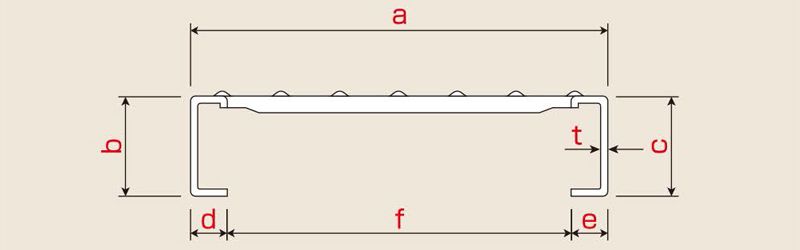

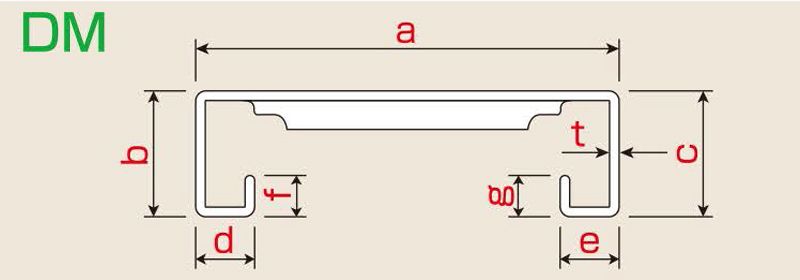

| 型式記号 | a寸法㎜ | b寸法㎜ | c寸法㎜ | d寸法㎜ | e寸法㎜ | f寸法㎜ | g寸法㎜ | t寸法㎜ | 長さ㎜ | 重量kg/m |
|---|---|---|---|---|---|---|---|---|---|---|
| DM-N-150 | 150 | 60 | 60 | 20 | 20 | 11 | 11 | 2.0 | 4000 | 4.9 |
| DM-A-150 | ||||||||||
| DM-N-200 | 200 | 5.7 | ||||||||
| ー | ||||||||||
| DM-N-250 | 250 | 6.4 | ||||||||
| DM-A-250 |
※Nはノーマル、Aはアンチスキッド
※最大長さ4000㎜まで製作可能です。
※最大長さ4000㎜まで製作可能です。
■40H
| 型式記号 | a寸法㎜ | b寸法㎜ | c寸法㎜ | d寸法㎜ | e寸法㎜ | f寸法㎜ | g寸法㎜ | t寸法㎜ | 長さ㎜ | 重量kg/m |
|---|---|---|---|---|---|---|---|---|---|---|
| ー | 150 | 40 | 40 | 20 | 20 | 11 | 11 | 2.0 | 4000 | 4.3 |
| DM-A-150 | ||||||||||
| DM-N-200 | 200 | 5.0 | ||||||||
| ー | ||||||||||
| DM-N-250 | 250 | 5.8 | ||||||||
| DM-A-250 |
※Nはノーマル、Aはアンチスキッド
※最大長さ4000㎜まで製作可能です。
※最大長さ4000㎜まで製作可能です。
■断面性能 60H
| 製品幅 | 有効断面積㎠ | 断面二次モーメント Icm4 | 最大スパン㎝ | |
|---|---|---|---|---|
| 1枚あたり | 1m幅当たり | |||
| 150 | 4.2 | 21.12 | 140.8 | 230 |
| 200 | 105.6 | 210 | ||
| 250 | 84.5 | 190 | ||
■断面性能 40H
| 製品幅 | 有効断面積㎠ | 断面二次モーメント Icm4 | 最大スパン㎝ | |
|---|---|---|---|---|
| 1枚あたり | 1m幅当たり | |||
| 150 | 3.4 | 7.92 | 52.8 | 160 |
| 200 | 39.6 | 150 | ||
| 250 | 31.7 | 140 | ||

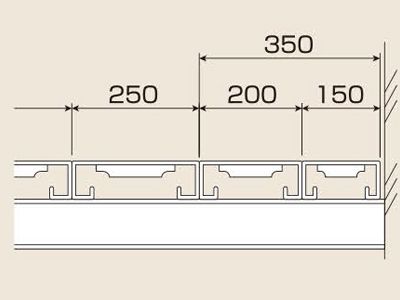

ユナイテッドグレーチングの敷き込み幅は、3種類の寸法の組み合わせにより、50の倍数で寸法合わせが可能です。例えば、図のように端部が350の場合は、200型と150型を組み合わせてご使用ください。
高耐食性溶融めっき鋼鈑仕様

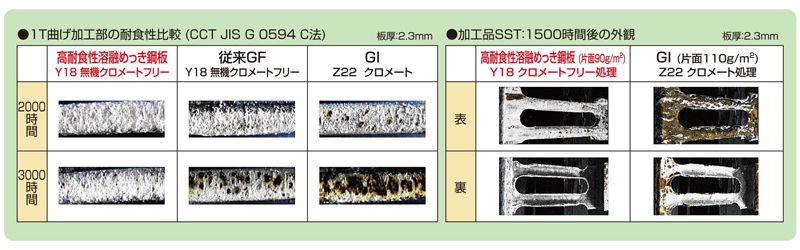

■加工部 耐食性
■ワイドネオ 60H
| 型式記号 | a寸法㎜ | b寸法㎜ | c寸法㎜ | d寸法㎜ | e寸法㎜ | f寸法㎜ | t寸法㎜ | 長さ㎜ | 重量kg/m |
|---|---|---|---|---|---|---|---|---|---|
| WNH-F-2.0 | 250 | 60 | 60 | 22 | 22 | 206 | 2.0 | 5990 | 6.23 |
| WNH-A-2.0 |

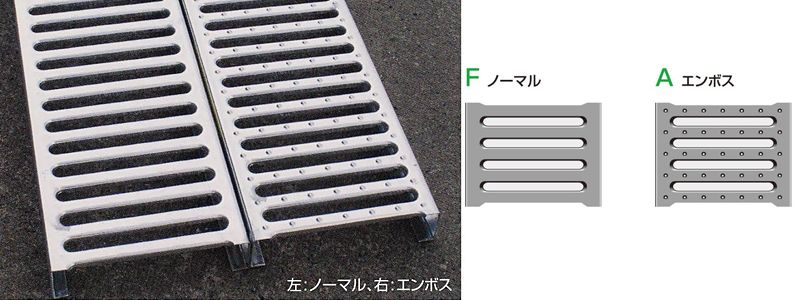

※Fはノーマル、Aはエンボス
※最大長さ5990㎜まで製作可能です。
※最大長さ5990㎜まで製作可能です。
■ワイドネオ 40H
| 型式記号 | a寸法㎜ | b寸法㎜ | c寸法㎜ | d寸法㎜ | e寸法㎜ | f寸法㎜ | t寸法㎜ | 長さ㎜ | 重量kg/m |
|---|---|---|---|---|---|---|---|---|---|
| WNL-F-2.0 | 250 | 40 | 40 | 22 | 22 | 206 | 2.0 | 5990 | 5.60 |
| WNL-A-2.0 |
※Fはノーマル、Aはエンボス
※最大長さ5990㎜まで製作可能です。
※最大長さ5990㎜まで製作可能です。

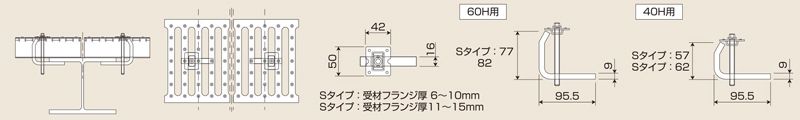

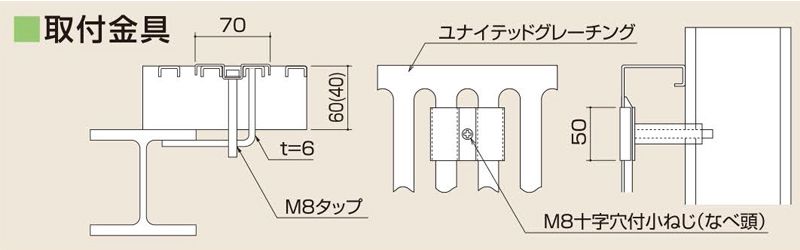

■取付金具
■用途
●各種プラントの歩廊・階段・メンテナンスデッキ
●鉄塔等の踊り場・階段・プラットフォーム床材
●各種発電所・下水処理場の点検歩廊・床・階段
●工場・倉庫内ラック棚
●土木及び建築用足場
●鉄塔等の踊り場・階段・プラットフォーム床材
●各種発電所・下水処理場の点検歩廊・床・階段
●工場・倉庫内ラック棚
●土木及び建築用足場
●各種工場の安全通路・作業床・歩廊・階段・設備架台
●ビル屋上床・ヘリポートデッキ・屋上設備・クーリングタワー
●カーテンウォール・目隠しフェンス・目隠しルーバー・天井・地下機械室床材
●駐車場の床材
●冷蔵倉庫・乾燥倉庫等の換気が要求される床材
●その他あらゆる用途に
●ビル屋上床・ヘリポートデッキ・屋上設備・クーリングタワー
●カーテンウォール・目隠しフェンス・目隠しルーバー・天井・地下機械室床材
●駐車場の床材
●冷蔵倉庫・乾燥倉庫等の換気が要求される床材
●その他あらゆる用途に
