グレーチング　NU 歩道用U字溝用みぞぶた　普通目　ノンスリップ　SS400　株式会社マキテック
鋼製グレーチング > U字溝用グレーチング
NU（SS400）

歩道用U字溝用みぞぶた

製品説明
・U字溝用みぞぶたグレーチング
・歩道用
・材質：SS400
・普通目：30P
・表面：ノンスリップ
・主部材：Fバー

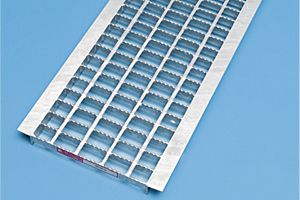

製品画像
型式の選び方
NU
①
193
②
N
③
ー30
④
  • ① 歩道用U字溝用みぞぶた
  • ② 主部材（FB19×3）
  • ③ ノンスリップ
  • ④ みぞ幅（300mm）
↑PAGE　TOP
仕様

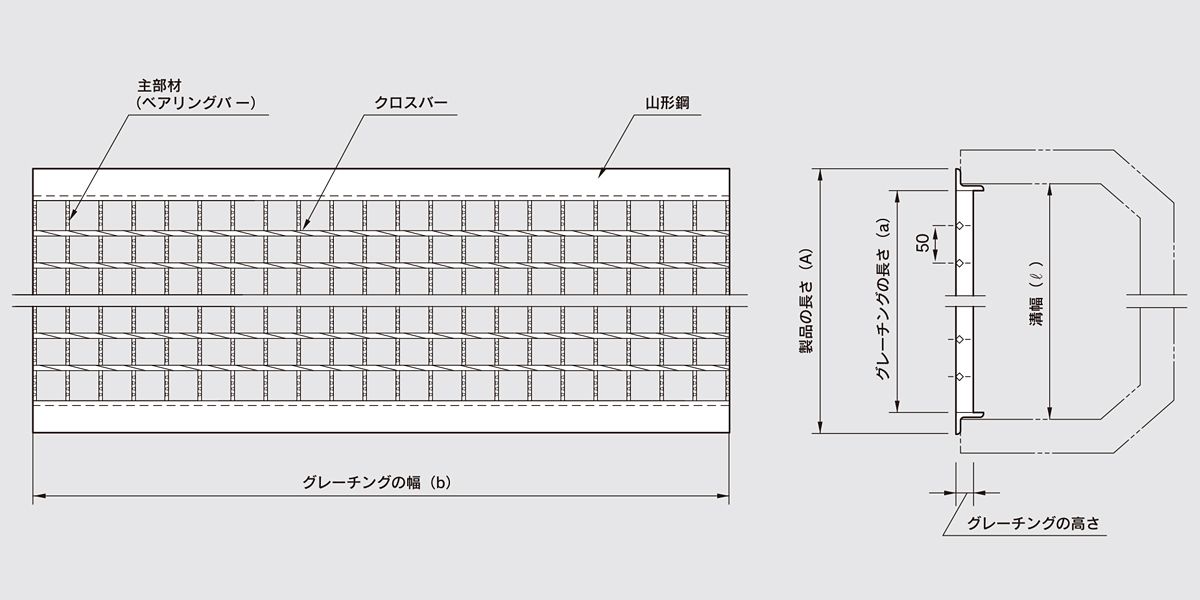

■図面

リンクボタン　歩道用　グレーチング　NU 歩道用U字溝用みぞぶた　普通目　ノンスリップ　SS400　株式会社マキテック
リンクボタン　記号の説明　グレーチング　NU 歩道用U字溝用みぞぶた　普通目　ノンスリップ　SS400　株式会社マキテック

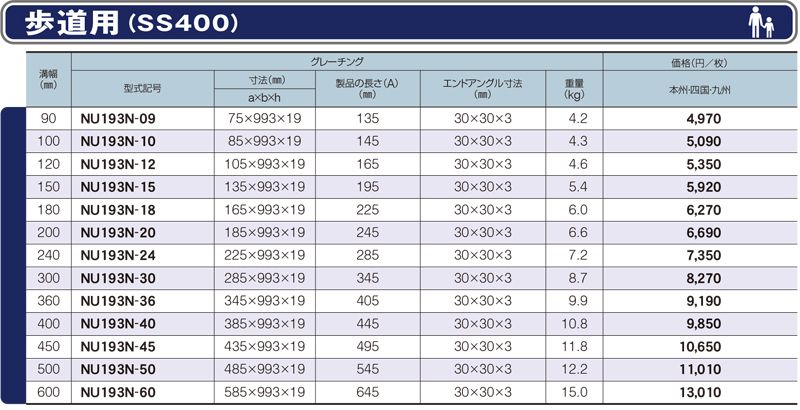

仕様一覧　歩道用　グレーチング　NU 歩道用U字溝用みぞぶた　普通目　ノンスリップ　SS400　株式会社マキテック

・本価格表は消費税を含んでおりません。

記号の説明　グレーチング　NU 歩道用U字溝用みぞぶた　普通目　ノンスリップ　SS400　株式会社マキテック

↑PAGE　TOP
ダウンロード
NU193N-09（溝幅90㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-10（溝幅100㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-12（溝幅120㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-15（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-18（溝幅180㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-20（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-24（溝幅240㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-30（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-36（溝幅360㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-40（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-45（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-50（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NU193N-60（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
カタログ
・こちらのデータのダウンロードにはID/パスワードは不要です。
