R-3823NB スチール製グラビティローラコンベヤ(Mシリーズ)
スチール製 ローラコンベヤ > Mシリーズ
R-3823NB

NBタイプ 規格ベアリング入りローラ

製品説明
【用途】
中軽荷重搬送用

【製品の特徴】
1) ベアリング部、樹脂製一体型ボスで組付け易い。
2) 静音タイプ
3) 規格ベアリングにより高耐久
4) [60型フレーム標準タイプ
注記1: 連結板(コンベヤ間の連結部材)は、必要時別途指示お願いします。
注記2: ローラ間隔(P)が計算上割り切れない場合、相当ピッチ(P)になります。

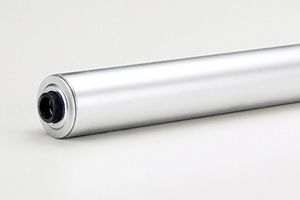

製品画像
型式の選び方
R
ローラの種類
R:スチール製ローラ
-
38
ローラ外径(Φ)
38:Φ38.1
-
23
ローラパイプ肉厚(t)
23:t2.3
-
NB
ベアリングの種類
NB:規格ベアリング、樹脂製一体型ボス
-

フレーム形状
無記号:下記仕様表参照
仕様

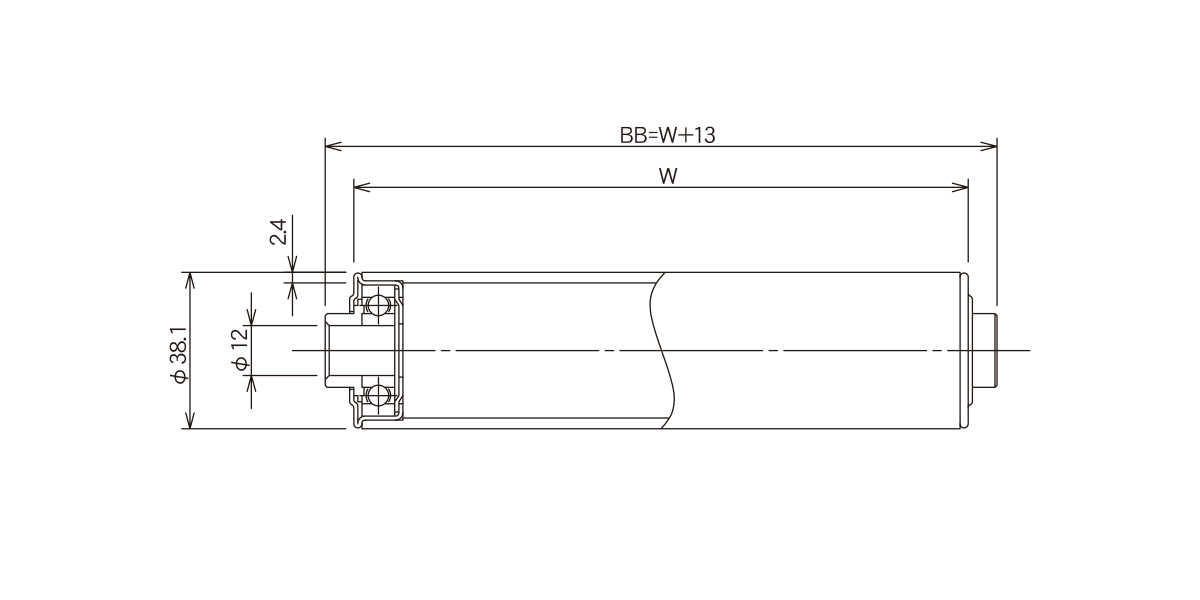

■図面

■仕様

型式 R-3823NB
名称記号 R-3823NB
ローラ外径(Φ)×肉厚(t)
ベアリング
38.1×2.3 めっき付
6201Z ボス付
軸外径(Φ)×肉厚(t)
加工
12(11.8)×1.0
パイプ 丸・半月
フレーム形状 I×K×t
コンベヤ機高(H)
[60×30×2.3
67
機長 L 1,000・1,500・2,000・3,000
ローラ幅 W 100~1,000
フリーサイズ製作可能
ローラ間隔 P 50・75・100・150
カーブ内R R 900
単位:㎜
