RA-5716J アルミ製グラビティローラコンベヤ(RAシリーズ)
スチール製 ローラコンベヤ > Mシリーズ
RA-5716J

Jタイプ サイレントタイプ

製品説明
【軽量】
アルミ製ローラコンベヤ / ベアリングを樹脂化し一段と軽量になり、持運びが容易になりました。

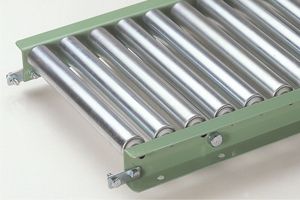

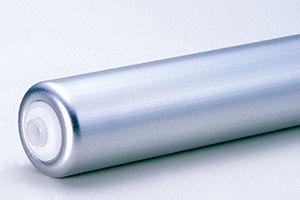

製品画像
型式の選び方
RA
ローラの種類
RA:アルミ製ローラ
-
57
ローラ外径(Φ)
57:Φ57.2
-
16
ローラパイプ肉厚(t)
16:t1.6
-
J
ベアリングの種類

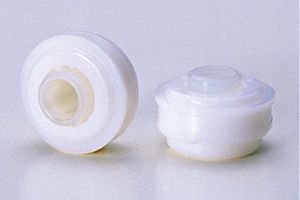

J:ニードル樹脂ベアリング
-

フレーム形状
無記号:下記仕様表参照
仕様

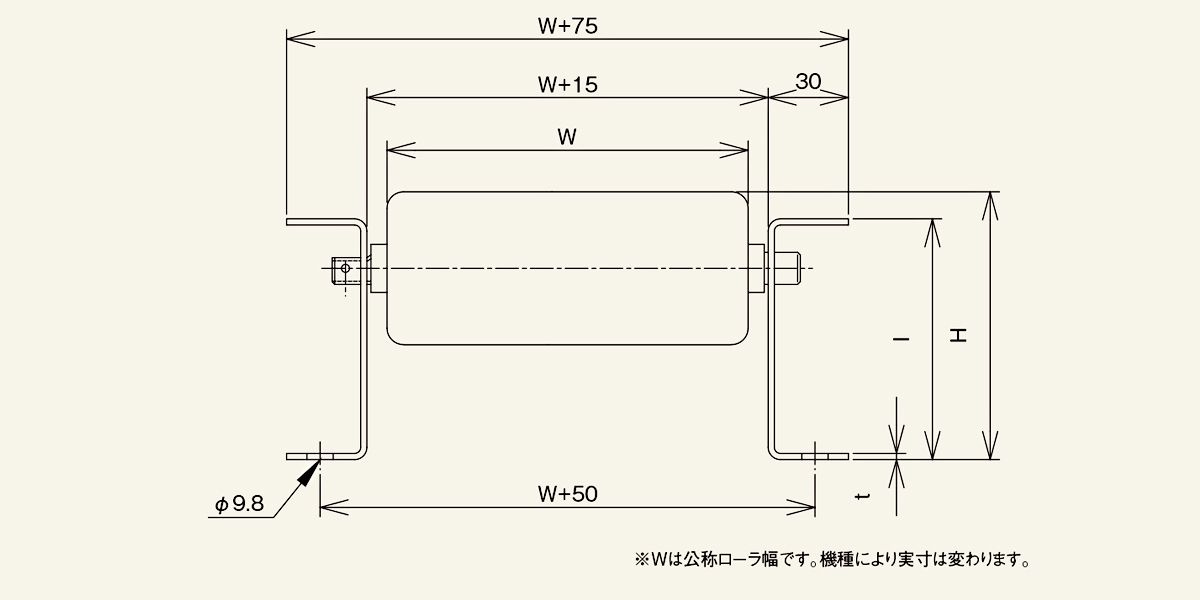

■図面

■仕様

名称記号 RA-5716J
ローラ外径(φ)×肉厚(t)
ベアリング
57.1×1.6 アルマイト加工
ニードル樹脂ベアリング
軸 外径(φ)×肉厚(t)
加工
12(11.8)x1.0  パイプ
  半月
フレーム形状 I×K×t
コンベヤ機高(H)
[ 90×30×3 アルミ(アルマイト加工)
  100
機長 L 1,000・1,500・2,000・3,000
ローラ幅 W 100~800
50とび
ローラ間隔 P 75・100
カーブ内R R 900
ローラ強度〔400W〕(kg) 50
単位:mm
