スチール製ローラコンベヤ > Sシリーズ
S-6038N



製品説明
【用途】
中重荷重搬送用

【製品の特徴】
1) ローラ径φ60.5 肉厚t3.8、めっき付、ローラ間隔最小P75です。
2) ローラ幅(公称)は90W~990Wの定寸が標準です。フリーサイズも製作可能です。
3) 削り出しベアリング、高品質タイプ
4) [90型フレーム
注記1: 連結板(コンベヤ間の連結部材)は、必要時別途指示お願いします。
注記2: ローラ間隔(P)が計算上割り切れない場合、相当ピッチ(P)になります。
製品画像
型式の選び方
S
ローラの種類
S:スチール製ローラ
-
60
ローラ外径(㎜)
60:Φ60.5
-
38
ローラパイプ肉厚(㎜)
38:t3.8
-
N
ベアリングの種類
N:削り出しベアリング/安価タイプ
仕様

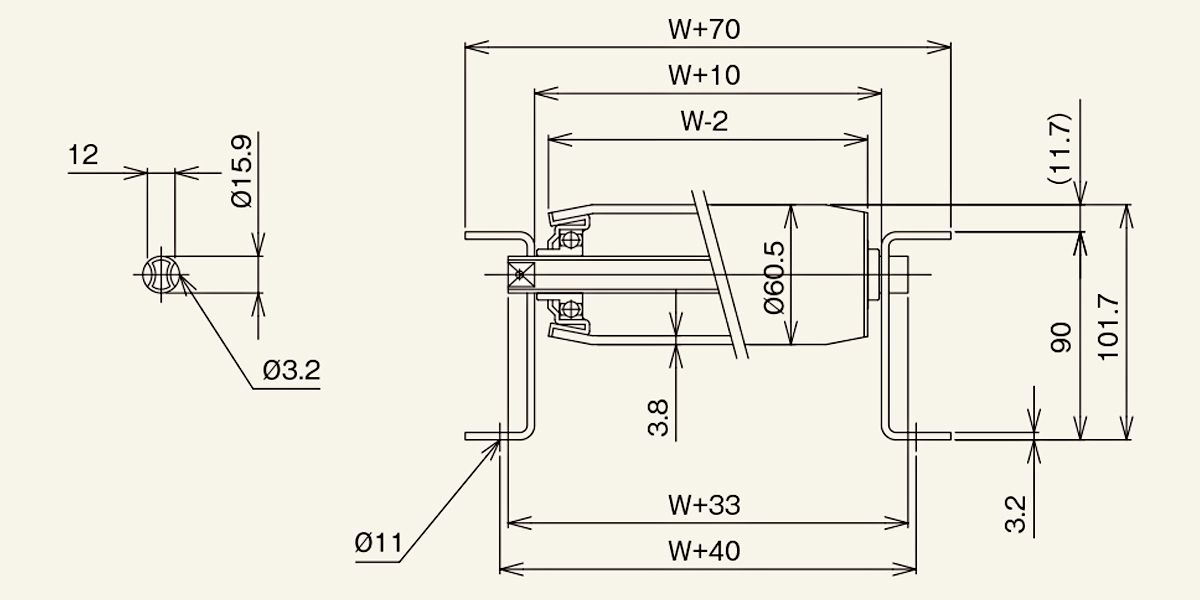

■図面

■仕様

【ローラ単品仕様】
コンベヤ型式
S-6038N
【ローラ単品仕様】
ローラ単体:型式
S-6038N-16
【ローラ単品仕様】
ローラ寸法:外径(φ)
60.5
【ローラ単品仕様】
ローラ寸法:肉厚(t)
3.8
【ローラ単品仕様】
ローラ寸法:軸穴(φ)
16.2
【ローラ単品仕様】
ローラ幅:標準ローラ幅(公称)W
90・150・240・305・390・490・620・690・790・890・990
【ローラ単品仕様】
ローラ幅:標準ローラ全長 BB
W+8
【ローラ単品仕様】
ローラ幅:製作可能最短幅(W)
90
【ローラ単品仕様】
ローラ幅:製作可能最長幅(W)
990
【ローラ単品仕様】
ローラ幅:フリーサイズ
【ローラ単品仕様】
ローラ仕様:材質
STKM
【ローラ単品仕様】
ローラ仕様:表面処理
溶融亜鉛めっき
【ローラ単品仕様】
ベアリング:仕様
削り出し
【ローラコンベヤ仕様】
フレーム仕様:高さ×幅×肉厚 I×K×t
[90×30×3.2 ([90×30×4.5)
※標準フレームの肉厚はt3.2です。t4.5の製作希望の場合、ご指定お願いします。
【ローラコンベヤ仕様】
フレーム仕様:材質
スチール
【ローラコンベヤ仕様】
フレーム仕様:表面処理
焼付塗装
【ローラコンベヤ仕様】
標準機長製作範囲:機長 L 1,000
【ローラコンベヤ仕様】
標準機長製作範囲:機長 L1,500
【ローラコンベヤ仕様】
標準機長製作範囲:機長 L 2,000
【ローラコンベヤ仕様】
標準機長製作範囲:機長 L 3,000
【ローラコンベヤ仕様】
標準機長製作範囲:カーブ内R900
【ローラコンベヤ仕様】
標準ローラ間隔:ピッチ P
75・100・150・200
【ローラコンベヤ仕様】
機高:(ローラ上面)H
101.7
【標準軸仕様】
公称径(実寸)(φ)×肉厚(t)
16 (15.9)×1.6
【標準軸仕様】
軸長(mm)
W+33
【標準軸仕様】
形状
パイプ
【標準軸仕様】
加工
片ツブシ
【標準軸仕様】
材質
STKM11A
【標準軸仕様】
めっき
×
・単位:mm
・フリーサイズとはローラ幅Wが50とび以外を指し、〇印の場合違うサイズの製作が可能です。
