S-TCN900 グラビティローラコンベヤ(Sシリーズ)  S-TCタイプ テーパーローラ
テーパーローラコンベヤ > Sシリーズ
S-TCN900



製品説明
【用途】
中軽荷重搬送用

【製品の特徴】
1) 内R900(mm)用で、角度90°です。
2) ローラ幅(公称)は305W~790Wです。
3) ローラ小径側がφ42.7のタイプ
注記1: 連結板(コンベヤ間の連結部材)は、必要時別途指示お願いします。
注記2: ローラ間隔(P)は、相当ピッチ(P)になります。

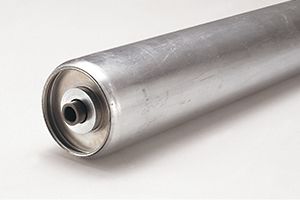

製品画像
仕様

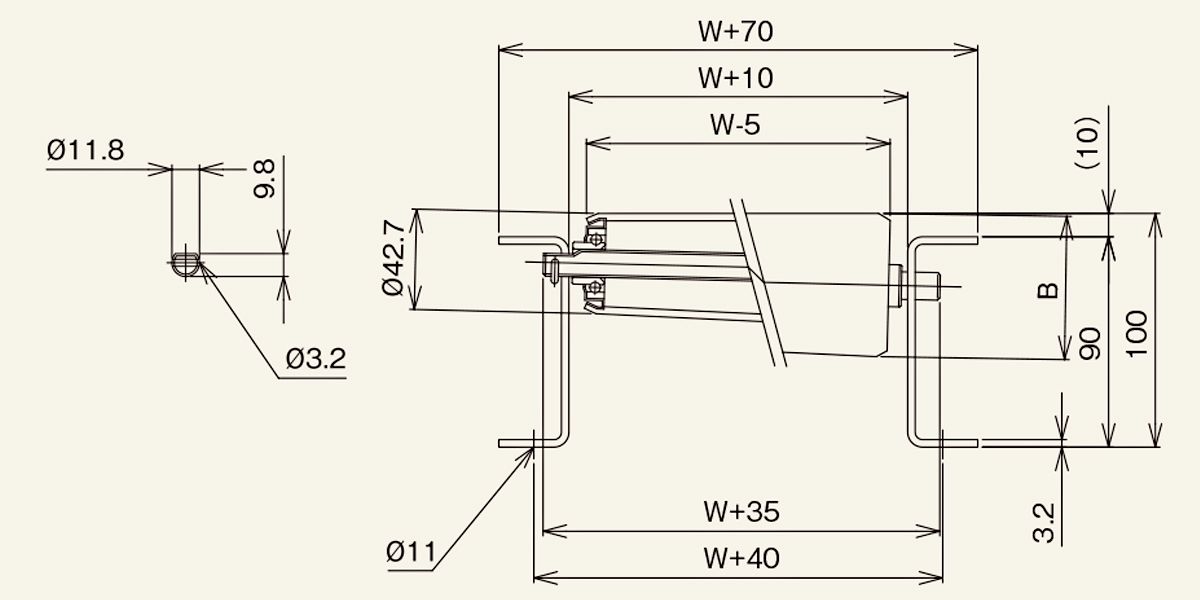

■図面

■仕様

【ローラ単品仕様】
コンベヤ型式
S-TCN900
【ローラ単品仕様】
ローラ単体:型式
S-TCN900
【ローラ単品仕様】
ローラ寸法:小径側(Φ)
42.7
【ローラ単品仕様】
ローラ寸法:大径側B(Φ)
下記表参照
【ローラ単品仕様】
ローラ寸法:軸穴(Φ)
12.2
【ローラ単品仕様】
ローラ幅:標準ローラ幅(公称)W
305・390・490・620・690・790
【ローラ単品仕様】
ローラ幅:標準ローラ全長 BB
W+8
【ローラ単品仕様】
ローラ幅:製作可能最短幅(W)
305
【ローラ単品仕様】
ローラ幅:製作可能最長幅(W)
790
【ローラ単品仕様】
ローラ幅:フリーサイズ

※準標準品として、フリーサイズのローラ幅製作できます。ローラ形状は異なります。
【ローラ単品仕様】
ローラ仕様:材質
STKM
【ローラ単品仕様】
ローラ仕様:表面処理
ユニクロめっき
【ローラ単品仕様】
ベアリング:製作可能小径側
プレス
【ローラ単品仕様】
ベアリング:製作可能大径側
削り出し
【ローラコンベヤ仕様】
フレーム仕様:高さ×幅×肉厚 I×K×t
[90×30×3.2
【ローラコンベヤ仕様】
フレーム仕様:材質
スチール
【ローラコンベヤ仕様】
フレーム仕様:表面処理
焼付け塗装
【ローラコンベヤ仕様】
カーブ:内R寸法
900
【ローラコンベヤ仕様】
標準ローラ間隔:ピッチ P
75・100・150
【ローラコンベヤ仕様】
機高:(ローラ上面)H
100
【標準軸仕様】
公称径(実寸)(φ)×肉厚(t)
12(11.8)×1.0
【標準軸仕様】
軸長(mm)
W+35
【標準軸仕様】
形状
パイプ
【標準軸仕様】
加工
丸・半月
ヨコピン穴
【標準軸仕様】
材質
STKM11A
【標準軸仕様】
めっき
×
【ピッチに対するローラ本数】
75P
23本
【ピッチに対するローラ本数】
100P
18本
【ピッチに対するローラ本数】
150P
12本
・単位:mm
・フリーサイズとはローラ幅Wが54とび以外を指し、〇印の場合違うサイズの製作が可能です。

■その他

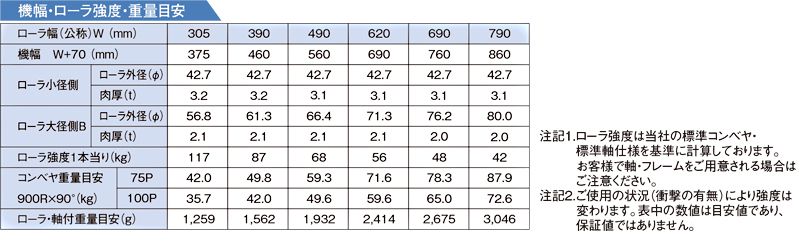

機幅・ローラ強度・重量目安 S-TCN900 グラビティローラコンベヤ(Sシリーズ)  S-TCタイプ テーパーローラ
