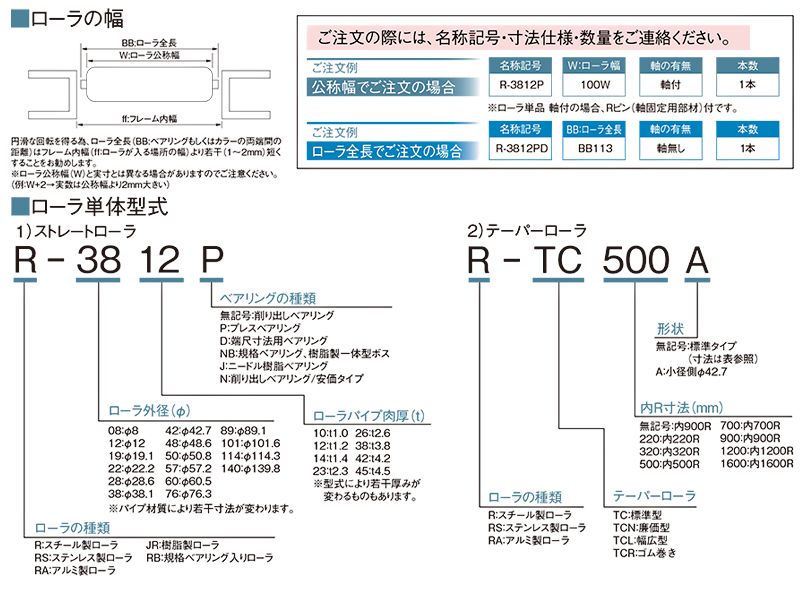

ローラ単体　型式の見方（Mシリーズ）

Mシリーズ　ローラ幅の説明　ローラ単体型式の見方　スチール製グラビティローラコンベヤ(Mシリーズ)

ローラコンベヤで使用されるベアリング　ローラタイプの違い　スチール製グラビティローラコンベヤ(Mシリーズ)

ローラ単体　仕様一覧表（Mシリーズ）

■ スチール製ローラ

ローラ径 ローラ単体型式 ローラ寸法 ローラ幅 ローラ仕様 ベアリング 標準軸仕様（※注1） ローラ1本当りの強度目安（Kg) （※注2） 特徴・用途
外径
(φ)		 肉厚
(ｔ)		 軸穴
(φ)		 ローラ全長
BB		 製作可能幅（W ） フリー
サイズ		 材質 表面処理 仕様 軸径（φ）
公称（実寸）		 形状 加工 材質
最短幅 最長幅 100Ｗ 200Ｗ 300Ｗ 400Ｗ 500Ｗ 600Ｗ 700Ｗ 800Ｗ 900Ｗ 1,000Ｗ
φ8 RB-0820 8.0 2.0 3.0 W+3 50 200 50とび STKM 三価クロームめっき 3006ZZ 3.0 丸棒 切りっぱなし SS400 10 5 － － － － － － － － スチールローラでは最小径φ8、超小物搬送に最適
φ12 HG-R1210A 12.0 1.0 5.2 W+13 40 500 ○ STKM 三価クロームめっき 削り出し 5（ 4.93 ） 丸棒 両ピン SS400 41 26 17 13 － － － － － － ローラ径φ12、小物部品搬送に最適、売れ筋商品
φ12 RB-1216 12.0 1.6 5.0 W+14 50 500 ○ STKM11A 三価クロームめっき 685ZZ 5（ 4.93 ） 丸棒 両ピン SS400 41 26 17 13 － － － － － － ローラ径φ12、小物部品搬送に適し、高耐久タイプ
φ19 R-1912P 19.1 1.2 6.2 W+13 40 600 ○ STKM12A 溶融亜鉛めっき プレス 6（ 5.9 ） パイプ 丸・半月 STKM11A 44 21 14 10 8 － － － － － 軽量小物搬送に最適、安価タイプ、売れ筋商品
φ19 RB-1912 19.1 1.2 6.0 W+13 40 600 ○ STKM12A 溶融亜鉛めっき 696ZZ 6（ 5.9 ） パイプ 丸・半月 STKM11A 44 21 14 10 8 － － － － － 軽量小物搬送に最適、規格ベアリング・高耐久タイプ
φ22 R-2212P 22.2 1.2 6.2 W+13 40 600 ○ STKM 溶融亜鉛めっき プレス 6（ 5.9 ） パイプ 丸・半月 STKM11A 44 21 14 10 8 － － － － － 軽量小物搬送に最適、安価タイプ
φ25 R-2512P 25.4 1.2 8.2 W+13 50 600 ○ STKM 溶融亜鉛めっき プレス 8（7.85） パイプ 丸・半月 STKM11A 50 50 35 25 15 － － － － － ローラ径Φ25、軽量小物搬送に最適、安価タイプ
φ28 R-2812P 28.6 1.2 8.2 W+13 40 600 ○ STKM12A 溶融亜鉛めっき プレス 8（ 7.85 ） パイプ 丸・半月 STKM11A 50 50 42 31 25 － － － － － 軽量小物搬送に最適、安価タイプ、売れ筋商品
φ28 R-2812 28.6 1.2 8.2 W+13 40 600 ○ STKM12A 溶融亜鉛めっき 削り出し 8（ 7.85 ） パイプ 丸・半月 STKM11A 50 50 42 31 25 － － － － － 軽量小物搬送に最適、削り出しベアリング・高品質
φ28 RB-2812 28.6 1.2 8.0 W+13 40 600 ○ STKM12A 溶融亜鉛めっき 628ZZ 8（ 7.85 ） パイプ 丸・半月 STKM11A 50 50 42 31 25 － － － － － 軽量小物搬送に最適、規格ベアリング・高耐久タイプ
φ38 R-3812S-8 38.1 1.2 8.2 W+8 100 1,000 50とび STKM11A 溶融亜鉛めっき プレス 8（ 7.85 ） パイプ 丸・半月 STKM11A 50 50 42 31 25 20 17 15 13 11 軽量小物搬送に最適、安価タイプ
φ38 R-3816DS-8 38.1 1.6 8.2 W+13 50 1,500 ○ STKM11A 溶融亜鉛めっき 削り出し 8（ 7.85 ） パイプ 丸・半月 STKM11A 50 50 38 28 22 18 16 15 12 11 軽量小物搬送に最適、削り出しベアリング・高品質
φ38 R-3812P 38.1 1.2 12.2 W+13 100 1,000 50とび STKM11A 溶融亜鉛めっき プレス 12（ 11.8 ） パイプ 丸・半月 STKM11A 144 144 94 80 60 48 42 38 35 32 φ38中軽荷重で最も汎用性に富んだ安価タイプ、売れ筋商品
φ38 R-3812PD 38.1 1.2 12.2 W+13 40 1,200 ○ STKM11A 溶融亜鉛めっき プレス 12（ 11.8 ） パイプ 丸・半月 STKM11A 138 126 82 70 60 45 42 35 32 28 R-3812P ローラ幅フリーサイズ対応タイプ
φ38 R-3812 38.1 1.2 12.2 W+13 100 1,000 50とび STKM11A 溶融亜鉛めっき 削り出し 12（ 11.8 ） パイプ 丸・半月 STKM11A 144 144 94 80 60 48 42 38 35 32 削り出しベアリングにより高品質、傾斜搬送に適する。
φ38 R-3816 38.1 1.6 12.2 W+13 50 1,500 ○ STKM11A 溶融亜鉛めっき 削り出し 12（ 11.8 ） パイプ 丸・半月 STKM11A 180 165 120 100 85 65 60 50 45 40 φ38の肉厚ｔ 1.6タイプ、耐衝撃性・強度アップ
φ38 R-3823 38.1 2.3 12.2 W+13 50 1,500 ○ STKM 三価クロームめっき 削り出し 12（ 11.8 ） パイプ 丸・半月 STKM11A 180 165 120 100 85 65 60 50 45 40 φ38の肉厚ｔ 2.3タイプ、さらに耐衝撃性をアップ
φ38 R-3823NB 38.1 2.3 12.0 W+13 30 1,500 ○ STKM 三価クロームめっき 6201Z ボス付 12（ 11.8 ） パイプ 丸・半月 STKM11A 180 165 120 100 85 65 60 50 45 40 φ38の肉厚ｔ 2.3タイプ、静音、高耐久、樹脂製一体型ボス
φ38 RB-3823-12 38.1 2.3 12.0 W+13 30 1,500 ○ STKM 三価クロームめっき 6201ZZ 12（ 11.8 ） パイプ 丸・半月 STKM11A 180 165 120 100 85 65 60 50 45 40 φ38の肉厚ｔ 2.3タイプ、高耐久、ボス部カラー合わせ
φ38 RB-3823-15 38.1 2.3 15.0 W+13 30 1,500 ○ STKM 三価クロームめっき 6002ZZ 15（ 14.9 ） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ38の軸径φ15タイプで、さらに強度アップ
φ42 R-4214P 42.7 1.4 12.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき プレス 12（ 11.8 ） パイプ 丸・半月 STKM11A 170 162 105 90 76 59 54 45 41 36 φ42 中軽荷重搬送用、安価タイプ
φ42 R-4214PD 42.7 1.4 12.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき プレス 12（ 11.8 ） パイプ 丸・半月 STKM11A 154 144 94 80 60 48 42 38 35 32 R-4214P ローラ幅フリーサイズ対応タイプ
φ42 R-4223 42.7 2.3 12.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 12（ 11.8 ） パイプ 丸・半月 STKM11A 170 162 105 90 76 59 54 45 41 36 φ42の肉厚ｔ2.3タイプ、さらに耐衝撃性をアップ
φ42 R-4223NB 42.7 2.3 12.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6201Z ボス付 12（ 11.8 ） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ42の肉厚ｔ2.3タイプ、静音、高耐久、樹脂製一体型ボス
φ42 RB-4223-12 42.7 2.3 12.0 W+14 50 1,500 ○ STKM 溶融亜鉛めっき 6201ZZ 12(11.8) パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ42の肉厚ｔ2.3タイプ、高耐久、ボス部カラー合わせ
φ42 RB-4223-15 42.7 2.3 15.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6002ZZ 15(14.9) パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ42の軸径φ15タイプで、さらに強度アップ
φ48 R-4814P 48.6 1.6 12.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき プレス 12(11.8) パイプ 丸・半月 STKM11A 175 168 147 109 87 72 62 54 48 43 φ48 中荷重搬送用、安価タイプ
φ48 R-4814PD 48.6 1.6 12.2 W+13 50 1,500 〇 STKM 溶融亜鉛めっき プレス 12(11.8) パイプ 丸・半月 STKM11A 175 168 147 109 87 72 62 54 48 43 R-4814P ローラ幅フリーサイズ対応タイプ
φ48 R-4814NB 48.6 1.6 12.0 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 6201Z ボス付 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ48 中荷重搬送用、静音、高耐久、樹脂製一体型ボス
φ48 R-4814J 48.6 1.6 12.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき ニードル樹脂 12（11.8） パイプ 丸・半月 STKM11A 70 70 70 70 60 45 41 35 31 27 φ48 樹脂製ベアリングにより、回転音を大幅減少
φ48 R-4832 48.6 3.5 12.2 W+13 50 1,500 ○ SGP40A 黒皮 削り出し 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ48の肉厚ｔ3.5タイプ、対衝撃性をアップ
φ48 R-4832NB 48.6 3.5 12.0 W+13 50 1,500 ○ SGP40A 黒皮 6201Z ボス付 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ48の肉厚ｔ3.5タイプ、静音・高耐久、樹脂製一体型ボス
φ48 RB-4832-12 48.6 3.5 12.0 W+13 50 1,500 ○ SGP40A 黒皮 6201ZZ 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ48の肉厚ｔ3.5タイプ、高耐久、ボス部カラー合わせ
φ48 RB-4832-15 48.6 3.5 15.0 W+13 50 1,500 ○ SGP40A 黒皮 6002ZZ 15（14.9) パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ48の軸径φ15タイプで、さらに強度アップ
φ50 R-5015P 50.8 1.6 12.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき プレス 12（11.8) パイプ 丸・半月 STKM11A 175 168 147 109 87 72 62 54 48 43 φ50 中荷重搬送用、安価タイプ
φ50 R-5015NB 50.8 1.6 12.0 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 6201Z ボス付 12（11.8) パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ50 中荷重搬送用、静音、高耐久、樹脂製一体型ボス
φ50 RB-5015-12 50.8 1.6 12.0 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 6201ZZ 12（11.8) パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ50 中荷重搬送用、高耐久、ボス部カラー合わせ
φ50 RB-5015-15 50.8 1.6 15.0 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 6201ZZ 12（11.8) パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ50の軸径φ15タイプで、さらに強度アップ
φ50 R-5015J 50.8 1.6 12.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき ニードル樹脂 12（11.8) パイプ 丸・半月 STKM11A 70 70 70 70 60 45 41 35 31 27 φ50 樹脂製ベアリングにより、回転音を大幅減少
φ50 R-5023D 50.8 2.3 12.2 W+13 50 1,500 ○ STKM 三価クロームめっき 削り出し 12（11.8) パイプ 丸・半月 STKM11A 175 168 147 109 87 72 62 54 48 43 R-5015P ローラ幅フリーサイズ対応
φ50 R-5023NBD 50.8 2.3 12.0 W+13 50 1,500 ○ STKM 三価クロームめっき 6201Z ボス付 12（11.8) パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ50 フリーサイズ対応、静音、高耐久、樹脂製一体型ボス
φ50 RB-5023D 50.8 2.3 12.0 W+13 50 1,500 ○ STKM 三価クロームめっき 6201ZZ 12（11.8) パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ50 フリーサイズ対応、高耐久、ボス部カラー合わせ
φ57 R-5714P 57.2 1.4 12.2 W+13 100 1,000 50とび STKM11A-S 溶融亜鉛めっき プレス 12（11.8) パイプ 丸・半月 STKM11A 175 168 147 109 87 72 62 54 48 43 φ57 中荷重用で最も汎用性に富んだ安価タイプ、売れ筋商品
φ57 R-5714PD 57.2 1.4 12.2 W+13 50 1,500 ○ STKM11A-S 溶融亜鉛めっき プレス 12（11.8) パイプ 丸・半月 STKM11A 175 168 147 109 87 72 62 54 48 43 R-5714P ローラ幅フリーサイズ対応
φ57 R-5714 57.2 1.4 12.2 W+13 100 1,000 50とび STKM11A-S 溶融亜鉛めっき 削り出し 12（11.8) パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 削り出しベアリングにより高品質、傾斜搬送に適する。
φ57 R-5714NB 57.2 1.4 12.0 W+13 100 1,000 50とび STKM11A-S 溶融亜鉛めっき 6201Z ボス付 12（11.8) パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ57 中荷重搬送用、静音、高耐久、樹脂製一体型ボス
φ57 RB-5714-12 57.2 1.4 12.0 W+13 100 1,000 50とび STKM11A-S 溶融亜鉛めっき 6201ZZ 12（11.8) パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ57 中荷重搬送用、高耐久、ボス部カラー合わせ
φ57 R-5714J 57.2 1.4 12.2 W+13 100 1,000 50とび STKM11A-S 溶融亜鉛めっき ニードル樹脂 12（11.8) パイプ 丸・半月 STKM11A 70 70 70 70 60 45 41 35 31 27 φ57 樹脂製ベアリングにより、回転音を大幅減少
φ57 R-5721P 57.2 2.1 12.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき プレス 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ57の肉厚ｔ2.1タイプ、耐衝撃性アップ、安価タイプ
φ57 R-5721 57.2 2.1 12.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 削り出し 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ57の肉厚ｔ2.1タイプ、耐衝撃性アップ、高品質
φ57 R-5721D 57.2 2.1 12.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 R-5721 ローラ幅フリーサイズ対応
φ57 R-5721NB 57.2 2.1 12.0 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 6201Z ボス付 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ57の肉厚ｔ2.1、静音、高耐久、樹脂製一体型ボス
φ57 R-5721NBD 57.2 2.1 12.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6201Z ボス付 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 R-5721ＮＢ ローラ幅フリーサイズ対応
φ57 RB-5721-12 57.2 2.1 12.0 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 6201ZZ 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ57の肉厚ｔ2.1、高耐久、ボス部カラー合わせ
φ57 RB-5721D-12 57.2 2.1 12.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6201ZZ 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 RＢ-5721-12 ローラ幅フリーサイズ対応
φ57 RBS-5721 57.2 2.1 12.0 W+13 90 1,500 ○ STKM 溶融亜鉛めっき 6201Z ボス付 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ57の肉厚ｔ2.1、高耐久、一体型ボス
φ57 R-5721J 57.2 2.1 12.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき ニードル樹脂 12（11.8） パイプ 丸・半月 STKM11A 70 70 70 70 60 45 41 35 31 27 φ57 樹脂製ベアリングにより、回転音を大幅減少
φ57 R-5721DJ 57.2 2.1 12.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき ニードル樹脂 12（11.8） パイプ 丸・半月 STKM11A 70 70 70 70 60 45 41 35 31 27 R-5721J ローラ幅フリーサイズ対応
φ57 R-5726D-12 57.2 2.6 12.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ57の肉厚t2.6タイプ　耐衝撃性アップ、高品質
φ57 RB-5726D-12 57.2 2.6 12.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6201ZZ 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ57の肉厚t2.6タイプ　耐衝撃性アップ、高耐久
φ57 R-5714S-13 57.2 1.4 13.2 W+13 100 1,000 50とび STKM11A-S 溶融亜鉛めっき 削り出し 13.0 丸棒 丸・半月 SS400 412 412 340 255 201 167 142 125 111 98 φ57の肉厚ｔ1.4、軸径φ13タイプで、強度アップ
φ57 R-5721S-13 57.2 2.1 13.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 削り出し 13.0 丸棒 丸・半月 SS400 412 412 340 255 201 167 142 125 111 98 φ57の肉厚ｔ2.1、軸径φ13タイプで、耐衝撃性をアップ
φ57 R-5721DS-13 57.2 2.1 13.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 13.0 丸棒 丸・半月 SS400 412 412 340 255 201 167 142 125 111 98 R-5721DS-13 ローラ幅フリーサイズ対応
φ57 RB-5714-15 57.2 1.4 15.0 W+13 100 1,000 50とび STKM11A-S 溶融亜鉛めっき 6002ZZ 15（14.9） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ57の肉厚ｔ1.4、軸径φ15タイプで、強度アップ、高耐久
φ57 R-5721DE-15 57.2 2.1 15.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 15（14.9） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ57の肉厚ｔ2.1、軸径φ15タイプで、耐衝撃性アップ
φ57 RB-5721-15 57.2 2.1 15.0 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 6002ZZ 15（14.9） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ57の肉厚ｔ2.1、軸径φ15タイプで、耐衝撃性アップ、高耐久
φ57 RB-5721D-15 57.2 2.1 15.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6002ZZ 15（14.9） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 RB-5721-15 ローラフリーサイズ対応
φ57 R-5726DE-15 57.2 2.6 15.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 15（14.9） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ57の肉厚ｔ2.6、軸径φ15タイプで、さらに耐衝撃性アップ
φ57 RB-5726D-15 57.2 2.6 15.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6002ZZ 15（14.9） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ57の肉厚ｔ2.6、軸径φ15タイプで、さらに耐衝撃性アップ
φ57 RB-5726D-17 57.2 2.6 17.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6003ZZ 17（16.85) パイプ 丸・半月 STKM11A 390 360 328 280 224 177 160 132 112 104 φ57の肉厚ｔ2.6、軸径φ17タイプで、強度アップ、高耐久
φ57 R-5723 57.2 2.3 17.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 削り出し 17（16.85) パイプ 丸・半月 STKM11A 390 360 328 280 224 177 160 132 112 104 φ57 重荷重用で汎用性に富んだタイプ
φ57 R-5723D 57.2 2.6 17.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 17（16.85) パイプ 丸・半月 STKM11A 390 360 328 280 224 177 160 132 112 104 R-5723 ローラ幅フリーサイズ対応
φ57 R-5726 57.2 2.6 17.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 削り出し 17（16.85) パイプ 丸・半月 STKM11A 390 360 328 280 224 177 160 132 112 104 φ57の肉厚ｔ2.6、軸径φ17タイプで、さらに耐衝撃性アップ
φ57 R-5726D-17 57.2 2.6 17.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 17（16.85) パイプ 丸・半月 STKM11A 390 360 328 280 224 177 160 132 112 104 R-5726ローラ幅フリーサイズ対応
φ57 RB-5726D-17 57.2 2.6 17.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6003ZZ 17（16.85) パイプ 丸・半月 STKM11A 390 360 328 280 224 177 160 132 112 104 φ57の肉厚ｔ2.6、軸径φ17タイプで、耐衝撃性アップ、高耐久
φ57 RB-5721D-20 57.2 2.1 20.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6004ZZ 20（19.9) 丸棒 丸・半月 SS400 500 500 500 500 500 500 433 378 336 302 φ57の肉厚ｔ2.1、軸径φ20タイプで、強度アップ、高耐久
φ57 RB-5726D-20 57.2 2.6 20.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6004ZZ 20（19.9) 丸棒 丸・半月 SS400 500 500 500 500 500 500 433 378 336 302 φ57の肉厚ｔ2.6、軸径φ20タイプで、強度アップ、高耐久
φ60 R-6023P 60.5 2.3 12.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき プレス 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ60中荷重用汎用性に富んだ安価タイプ
φ60 R-6023PD 60.5 2.3 12.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 12（11.8） パイプ 丸・半月 STKM11A 175 168 147 109 87 72 62 54 48 43 R-6023Ｐローラ幅フリーサイズ対応
φ60 R-6023NB 60.5 2.3 12.0 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 6201Z ボス付 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ60中荷重搬送用、静音、高耐久、樹脂製一体型ボス
φ60 R-6023NBD 60.5 2.3 12.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6201Z ボス付 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 R-6023ＮＢローラ幅フリーサイズ対応
φ60 RB-6023-12 60.5 2.3 12.0 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 6201ZZ 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 φ60中荷重搬送用、高耐久、ボス部カラー合わせ
φ60 RB-6023D-12 60.5 2.3 12.0 W+13 100 1,500 ○ STKM 溶融亜鉛めっき 6201ZZ 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 RB-6023-12 ローラ幅フリーサイズ対応
φ60 R-6023J 60.5 2.3 12.2 W+13 50 1,000 50とび STKM 溶融亜鉛めっき ニードル樹脂 12（11.8） パイプ 丸・半月 STKM11A 70 70 70 70 60 45 41 55 31 27 φ60 樹脂製ベアリングにより、回転音を大幅減少
φ60 R-6023S-13 60.5 2.3 13.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 削り出し 13.0 丸棒 丸・半月 SS400 412 412 340 255 201 167 142 125 111 98 φ60の肉厚ｔ2.3、軸径φ13タイプで、強度アップ
φ60 R-6023DS-13 60.5 2.3 13.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 13.0 丸棒 丸・半月 SS400 412 412 340 255 201 167 142 125 111 98 R-6023S-13 ローラ幅フリーサイズ対応
φ60 R-6023 60.5 2.3 15.2 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 削り出し 15（14.9) パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ60 中重荷重用汎用性に富んだ高品質タイプ
φ60 R-6023D 60.5 2.3 15.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 15（14.9) パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 R-6023 ローラ幅フリーサイズ対応
φ60 RB-6023-15 60.5 2.3 15.0 W+13 100 1,000 50とび STKM 溶融亜鉛めっき 6002ZZ 15（14.9) パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ60の肉厚ｔ2.3、軸径φ15タイプで、高耐久、ボス部カラー合わせ
φ60 RB-6023D-15 60.5 2.3 15.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 6002ZZ 15（14.9） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 RB-6023-15 ローラ幅フリーサイズ対応
φ60 RBS-6023 60.5 2.3 15.0 W+13 90 1,500 ○ STKM 溶融亜鉛めっき 6002ZZボス付 15（14.9） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ60の肉厚ｔ2.3、軸径φ15タイプで、高耐久、ボス一体型
φ60 R-6038DE-15 60.5 3.8 15.2 W+13 50 1,500 ○ SGP50A 黒皮 削り出し 15（14.9） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ60の肉厚ｔ3.8、軸径φ15タイプで、耐衝撃性アップ
φ60 RB-6038-15 60.5 3.8 15.0 W+13 50 1,500 ○ SGP50A 黒皮 6002ZZ 15（14.9） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 φ60の肉厚ｔ3.8、軸径φ15タイプで、耐衝撃性アップ、高耐久
φ60 R-6032N 60.5 3.2 17.2 W+13 90 1,500 ○ STK400 黒皮 削り出し 17（16.85） パイプ 丸・半月 STKM11A 390 360 328 280 224 177 160 132 112 104 φ60の肉厚ｔ3.2、軸径φ17 重荷重用 安価タイプ
φ60 R-6038ZN-17 60.5 3.8 17.2 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 削り出し 17（16.85） パイプ 丸・半月 STKM11A 390 360 328 280 224 177 160 132 112 104 φ60の肉厚ｔ3.8、軸径φ17 重荷重用でパイプめっき付タイプ
φ60 RB-6038-17 60.5 3.8 17.0 W+13 50 1,500 ○ SGP50A 黒皮 6003ZZ 17（16.85） パイプ 丸・半月 STKM11A 390 360 328 280 224 177 160 132 112 104 φ60の肉厚ｔ3.8、軸径φ17 重荷重用、高耐久
φ60 R-6038SB 60.5 3.8 20.0 W+13 50 1,500 ○ SGP50A 黒皮 規格相当 20（19.9） 丸棒 丸・半月 SS400 475 475 475 475 475 475 450 420 400 380 φ60の肉厚ｔ3.8、軸径φ20 重荷重用
φ60 R-6038SBZ 60.5 3.8 20.0 W+13 50 1,500 ○ STKM 溶融亜鉛めっき 規格相当 20（19.9） 丸棒 丸・半月 SS400 475 475 475 475 475 475 450 420 400 380 R-6038SB パイプめっき付
φ60 RB-6038-20 60.5 3.8 20.0 W+13 50 1,500 ○ SGP50A 黒皮 6004ZZ 20（19.9） 丸棒 丸・半月 SS400 475 475 475 475 475 475 450 420 400 380 φ60の肉厚ｔ3.8、軸径φ20 重荷重用、高耐久
φ76 RB-7642-12 76.3 4.2 12.0 W+13 100 1,500 ○ SGP65A 黒皮 6201ZZ 12（11.8） パイプ 丸・半月 STKM11A 180 170 150 110 90 75 65 55 50 45 中荷重用では最大径φ76の肉厚ｔ4.2、軸径φ12タイプ、高耐久
φ76 RB-7642-15 76.3 4.2 15.0 W+13 100 1,500 ○ SGP65A 黒皮 6002ZZ 15（14.9） パイプ 丸・半月 STKM11A 376 345 292 250 200 157 142 117 100 92 中重荷重用では最大径φ76の肉厚ｔ4.2、軸径φ15タイプ、高耐久
φ76 RB-7642-17 76.3 4.2 17.0 W+13 100 1,500 ○ SGP65A 黒皮 6003ZZ 17（16.85） パイプ 丸・半月 STKM11A 390 360 328 280 224 177 160 132 112 104 φ76の肉厚ｔ4.2、軸径φ17 重荷重用、高耐久
φ76 RBS-7642-17 76.3 4.2 17.0 W+13 100 1,500 ○ SGP65A 黒皮 6303ZZ 17（16.85） パイプ 丸・半月 STKM11A 390 360 328 280 224 177 160 132 112 104 φ76の肉厚ｔ4.2、軸径φ17 重荷重用、安価タイプ
φ76 R-7638N 76.3 4.2 20.2 W+13 100 1,500 ○ STKM 溶融亜鉛めっき 削り出し 20（19.9） 丸棒 丸・半月 SS400 500 500 500 500 500 500 470 440 420 400 φ76の肉厚ｔ3.8、軸径φ20 重荷重用でパイプめっき付タイプ
φ76 R-7642SB 76.3 4.2 20.0 W+13 100 1,500 ○ SGP65A 黒皮 規格相当 20（19.9） 丸棒 丸・半月 SS400 600 600 600 600 600 572 544 516 488 460 φ76の肉厚ｔ4.2、軸径φ20 重荷重用
φ76 R-7642N 76.3 4.2 20.2 W+13 100 1,500 ○ SGP65A 黒皮 削り出し 20（19.9） 丸棒 丸・半月 SS400 550 550 550 550 550 550 520 488 456 425 φ76の肉厚ｔ4.2、軸径φ20 重荷重用、安価タイプ
φ76 RB-7642-20 76.3 4.2 20.0 W+13 100 1,500 ○ SGP65A 黒皮 6004ZZ 20（19.9） 丸棒 丸・半月 SS400 600 600 600 600 600 572 544 516 488 460 φ76の肉厚ｔ4.2、軸径φ20 重荷重用、高耐久
φ76 RBS-7642-20 76.3 4.2 20.0 W+13 100 1,500 ○ SGP65A 黒皮 6304ZZ 20（19.9） 丸棒 丸・半月 SS400 550 550 550 550 550 550 520 488 456 425 φ76の肉厚ｔ4.2、軸径φ20 重荷重用、高耐久、安価タイプ
φ76 HRC-7610 76.3 9.5 30.0 W+13 50 1,500 ○ STKM13A 黒皮 6206ZZ 30（29.93) 丸棒 丸・半月 SS400 2,000 2,000 2,000 2,000 2,000 2,000 1,842 1,605 1,432 1,276 φ76、搬送物トンクラス対応の超重荷重用
φ89 RB-8942 89.1 4.2 20.0 W+13 100 1,500 ○ SGP80A 黒皮 6004ZZ 20（19.9） 丸棒 丸・半月 SS400 600 600 600 600 600 572 544 516 488 460 φ89 重荷重用
φ101 RB-10142 101.6 4.2 20.0 W+13 100 1,500 ○ SGP90A 黒皮 6004ZZ 20（19.9） 丸棒 丸・半月 SS400 600 600 600 600 600 572 544 516 488 460 φ101 重荷重用
φ114 RB-11445 114.3 4.5 25.0 W+13 100 1,500 ○ SGP100A 黒皮 6205ZZ 25（24.93） 丸棒 丸・半月 SS400 1,066 1,066 1,066 1,066 1,066 1,066 1,066 1,022 908 818 φ114 超重荷重用
φ140 RB-14045 139.8 4.5 30.0 W+13 100 1,500 ○ SGP125A 黒皮 6206ZZ 30（29.93） 丸棒 丸・半月 SS400 2,000 2,000 2,000 2,000 2,000 2,000 1,842 1,605 1,432 1,276 最大径φ140 搬送物トンクラス対応の超重荷重用
  • ※パイプ肉厚はJIS規格により、最大12％程度マイナスになる場合があります。
  • ※ローラ表面処理に黒皮と表記されているものは、めっき処理なしです。
  • ※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。
    　 50とび表記のものは最短幅基準に50mm単位の製作となります。
  • (※注 1) 標準軸仕様とは当社コンベヤに仕様する場合の仕様です。
    　　　　お客様で軸をご用意される場合軸径にご注意ください。
    　　　　軸の表面処理は無しです。
  • (※注 2) ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。
    　　　　　お客様で軸、フレームをご用意される場合はご注意ください。
    　　　　　ご 使用の状況(衝撃の有無）により強度は変わります。 表中の数値は目安値であり、保証値ではありません。

■ ステンレス製ローラ

ローラ径 ローラ単体型式 ローラ寸法 ローラ幅 ローラ仕様 ベアリング 標準軸仕様（※注1） ローラ1本当りの強度目安（Kg) （※注2） 特徴・用途
外径
(φ)		 肉厚
(ｔ)		 軸穴
(φ)		 ローラ全長
BB		 製作可能幅（W ） フリー
サイズ		 材質 表面処理 仕様 軸径（φ）
公称（実寸）		 形状 加工 材質
最短幅 最長幅 100Ｗ 200Ｗ 300Ｗ 400Ｗ 500Ｗ 600Ｗ 700Ｗ 800Ｗ 900Ｗ 1,000Ｗ
φ10 RS-1010 10.0 1.0 5.0 W+3 50 200 ○ SUS304 ♯400研磨 WML5009ZZ 5（4.9） 丸棒 切りっぱなし SUS304 10 10 - - - - - - - - 水・耐蝕性に優れ、ローラ径φ10、超小物搬送に最適
φ12 HG-RS1210 12.0 1.2 5.2 W+13 40 500 ○ SUS304 ♯400研磨 削り出し 5（4.9） 丸棒 両ピン SUS304 22 18 12 10 - - - - - - 耐水・耐食性に優れ、ローラ径φ12、小物部品搬送に最適
φ19 RS-1912 19.0 1.2 6.2 W+13 40 500 ○ SUS304 ♯400研磨 プレス 6（5.93） 丸棒 丸・半月 SUS304 44 35 23 17 14 - - - - - 耐水・耐食性に優れ、ローラ径φ19、安価タイプ、軽量小物搬送に最適
φ19 RB-SUS-1912 19.0 1.2 6.0 W+13 40 500 ○ SUS304 ♯400研磨 WML6010ZZ 6（5.93） 丸棒 丸・半月 SUS304 44 35 23 17 14 - - - - - 耐水・耐食性に優れ、ローラ径φ19、高耐久、軽量小物搬送に最適
φ25 RS-2510 25.4 1.0 8.2 W+13 50 600 ○ SUS304 ♯400研磨 プレス 8.0 パイプ 丸・半月 SUS304 45 38 30 22 14 - - - - - ステンレスΦ25、軽量小物搬送に最適
φ38 RS-3810-8 38.1 1.0 8.2 W+13 100 600 50とび SUS304 ♯400研磨 プレス 8.0 パイプ 丸・半月 SUS304 75 70 46 35 28 23 - - - - ステンレスφ38、軽荷重用で最も汎用性に富んだ、安価タイプ
φ38 RS-3810PD-8 38.1 1.0 8.2 W+13 50 600 ○ SUS304 ♯400研磨 プレス 8.0 パイプ 丸・半月 SUS304 30 30 25 20 15 10 - - - - ステンレスΦ38、軽量小物搬送に最適
φ38 RB-SUS-3820-8 38.1 2.0 8.2 W+13 40 1,000 ○ SUS304 ♯400研磨 6201ZZ+ブッシュ 8.0 パイプ 丸・半月 SUS304 50 45 30 21 16 13 11 10 9 8 ステンレスφ38の肉厚ｔ2.0タイプ、耐衝撃性アップ、高耐久
φ38 RB-SUS-3830-8 38.1 3.0 8.2 W+13 40 1,000 ○ SUS304 ♯400研磨 6201ZZ+ブッシュ 8.0 パイプ 丸・半月 SUS304 50 45 30 21 16 13 11 10 9 8 ステンレスφ38の肉厚ｔ3.0タイプ、耐衝撃性アップ、高耐久
φ38 RS-3810-12 38.1 1.0 12.2 W+13 100 600 50とび SUS304 ♯400研磨 プレス 12.0 パイプ 丸・半月 SUS304 85 85 70 65 55 45 - - - - ステンレスφ38の軸径φ12タイプ、耐強度アップ
φ38 RS-3810PD-12 38.1 1.0 12.2 W+13 50 600 ○ SUS304 ♯400研磨 プレス 12.0 パイプ 丸・半月 SUS304 35 35 30 25 20 15 - - - - ステンレスΦ38、軽量小物搬送に最適
φ38 RS-3820-12 38.1 2.0 12.2 W+13 40 1,000 ○ SUS304 ♯400研磨 プレス 12.0 パイプ 丸・半月 SUS304 85 85 70 65 55 45 - - - - ステンレスφ38の肉厚ｔ2.0、軸径φ12タイプ、耐強度・耐衝撃性アップ
φ38 RB-SUS-3820-12 38.1 2.0 12.0 W+13 40 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 187 187 187 138 111 91 78 68 60 65 ステンレスφ38の肉厚ｔ2.0、軸径φ12タイプ、耐強度・耐衝撃性アップ、高耐久
φ38 RB-SUS-3830-12 38.1 3.0 12.0 W+13 40 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 187 187 187 138 111 91 78 68 60 65 ステンレスφ38の肉厚ｔ3.0、軸径φ12タイプ、耐強度・耐衝撃性アップ、高耐久
φ42 RSM-4212 42.7 1.2 12.2 W+13 40 1,000 ○ SUS304 ♯400研磨 プレス 12.0 パイプ 丸・半月 SUS304 135 120 110 90 70 60 50 45 -   ステンレスφ42 中荷重用、安価タイプ
φ42 RB-SUS-4212 42.7 1.2 12.0 W+13 40 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 187 187 187 138 111 91 78 68 -   ステンレスφ42 中荷重用、高耐久
φ50 RS-5015 50.8 1.5 12.2 W+13 100 800 50とび SUS304 ♯400研磨 プレス 12.0 パイプ 丸・半月 SUS304 135 120 110 90 70 60 50 45 -   ステンレスφ50 中軽重用、安価タイプ
φ50 RSM-5015 50.8 1.5 12.2 W+13 50 1,000 ○ SUS304 ♯400研磨 プレス 12.0 パイプ 丸・半月 SUS304 135 120 110 90 70 60 50 45 -   ステンレスφ50 中軽荷重用、フリーサイズ対応
φ50 RSM-5015C 50.8 1.5 12.0 W+13 50 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 187 187 187 138 111 91 78 68 -   ステンレスφ50 中荷重用、高耐久、ベアリング取替え可能
φ50 RB-SUS-5015 50.8 1.5 12.0 W+13 50 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 187 187 187 138 111 91 78 68 -   ステンレスφ50 中荷重用、高耐久
φ57 RS-5715 57.0 1.5 12.0 W+13 50 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 128 112 96 80 63 52 47 43 -   ステンレスφ57、フランジ部樹脂、ベアリング取替え可能
φ57 RSM-5715 57.0 1.5 12.2 W+13 50 1,000 ○ SUS304 ♯400研磨 プレス 12.0 パイプ 丸・半月 SUS304 135 120 110 90 70 60 50 45 -   ステンレスφ57、中軽荷重用
φ57 RSM-5715C 57.0 1.5 12.0 W+13 50 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 187 187 187 138 111 91 78 68 -   ステンレスφ57 中荷重用、高耐久、ベアリング取替え可能
φ57 RB-SUS-5715 57.0 1.5 12.0 W+13 50 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 187 187 187 138 111 91 78 68 -   ステンレスφ57 中荷重用、高耐久
φ60 ARS-6015 60.5 1.5 12.2 W+13 100 800 ○ SUS304 ♯400研磨 プレス 12.0 パイプ 丸・半月 SUS304 135 120 110 90 70 60 50 45 -   ステンレスφ60、中軽荷重用、安価タイプ
φ60 ARS-6020 60.5 2.0 12.2 W+13 100 800 ○ SUS304 ♯400研磨 プレス 12.0 パイプ 丸・半月 SUS304 135 120 110 90 70 60 50 45 -   ステンレスφ60、肉厚ｔ2.0で耐衝撃性アップ
φ60 RS-6015 60.5 1.5 12.0 W+13 50 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 128 112 96 80 63 52 47 43 -   ステンレスφ60、フランジ部樹脂、ベアリング取替え可能
φ60 RSM-6015 60.5 1.5 12.2 W+13 50 1,000 ○ SUS304 ♯400研磨 プレス 12.0 パイプ 丸・半月 SUS304 135 120 110 90 70 60 50 45 -   ステンレスφ60、中軽荷重用
φ60 RSM-6015C 60.5 1.5 12.0 W+13 50 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 187 187 187 138 111 91 78 68 -   ステンレスφ60 中荷重用、高耐久、ベアリング取替え可能
φ60 RB-SUS-6015 60.5 1.5 12.0 W+13 50 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 187 187 187 138 111 91 78 68 -   ステンレスφ60 中荷重用、高耐久
φ60 RS-6015J 60.5 1.5 12.2 W+13 50 1,000 ○ SUS304 ♯400研磨 ニードル樹脂 12.0 パイプ 丸・半月 SUS304 70 70 70 70 60 45 41 35 -   ステンレスφ60 樹脂製ベアリングにより、回転音を大幅減少
φ60 RB-SUS-6030-12 60.5 3.0 12.0 W+13 50 1,000 ○ SUS304 ♯400研磨 6201ZZ 12（11.93） 丸棒 丸・半月 SUS304 187 187 187 138 111 91 78 68 -   ステンレスφ60、肉厚ｔ3.0で耐衝撃性アップ、高耐久
φ60 RB-SUS-6030-15 60.5 3.0 15.0 W+13 50 1,000 ○ SUS304 ♯400研磨 6002ZZ 15（14.93） 丸棒 丸・半月 SUS304 226 226 226 226 180 150 127 112 -   ステンレスφ60、肉厚ｔ3.0、軸径φ15で耐強度アップ、高耐久
φ60 RSW-6030 60.5 3.0 15.0 ボスなし 50 1,000 ○ SUS304 ♯400研磨 6201ZZ 15（14.93） 丸棒 丸・半月 SUS304 226 226 226 226 180 150 127 112 -   軸一体型（軸長Ｗ+40)、耐水ローラ
  • ※※パイプ肉厚はJIS規格により、最大12％程度マイナスになる場合があります。
  • ※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。
    50とび表記のものは最短幅基準に50mm単位の製作となります。
  • （※注１）標準軸仕様とは当社コンベヤに仕様する場合の仕様です。
    お客様で軸をご用意される場合軸径にご注意ください。
    規格ベアリングの場合、ベアリング内径公差がマイナスの為、ご注意下さい。
  • （※注2）ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。
    お客様で軸、フレームをご用意される場合はご注意ください。
    ご使用の状況(衝撃の有無）により強度は変わります。 表中の数値は目安値であり、保障値ではありません。

■ アルミ製ローラ

ローラ径 ローラ単体型式 ローラ寸法 ローラ幅 ローラ仕様 ベアリング 標準軸仕様（※注1） ローラ1本当りの強度目安（Kg) （※注2） 特徴・用途
外径
(φ)		 肉厚
(ｔ)		 軸穴
(φ)		 ローラ全長
BB		 製作可能幅（W ） フリー
サイズ		 材質 表面処理 仕様 軸径（φ）
公称（実寸）		 形状 加工 材質
最短幅 最長幅 100Ｗ 200Ｗ 300Ｗ 400Ｗ 500Ｗ 600Ｗ 700Ｗ 800Ｗ 900Ｗ 1,000Ｗ
φ28 RA-2816 28.6 1.6 8.2 W+13 40 500 ○ 6063-T5 アルマイト加工 削り出し 8（7.85） パイプ 丸・半月 STKM11A 50 50 42 31 25 - - - -   φ28アルミ製で軽量、軽量小物搬送に最適
φ38 RA-3816 38.1 1.6 8.2 W+13 100 600 50とび 6063-T5 アルマイト加工 プレス 8（7.85） パイプ 丸・半月 STKM11A 50 50 42 31 25 21 - - -   φ38アルミ製で軽量、軽量搬送に最適、アルミ製では最も多用される。
φ38 RA-3816D-8 38.1 1.6 8.2 W+13 40 600 ○ 6063-T5 アルマイト加工 削り出し 8（7.85） パイプ 丸・半月 STKM11A 50 50 42 31 25 21 - - -   RA-3816 のフリーサイズ対応
φ38 RA-3816D-12 38.1 1.6 8.2 W+13 40 600 ○ 6063-T5 アルマイト加工 削り出し 12（11.8） パイプ 丸・半月 STKM11A 80 70 60 50 39 33 - - -   φ38、軸径φ12仕様で、強度アップ
φ45 RA-4515 45.0 1.3 8.2 W+13 100 600 50とび 6063-T5 アルマイト加工 プレス 8（7.85） パイプ 丸・半月 STKM11A 50 50 42 31 25 21 - - -   φ45アルミ製で軽量、軽量搬送に最適
φ57 RA-5716 57.1 1.6 8.2 W+13 100 800 50とび 6063-T5 アルマイト加工 プレス 12（11.8） パイプ 丸・半月 STKM11A 80 70 60 50 39 33 29 27 -   φ57アルミ製で、RA-4515よりローラ強度が強い
φ57 RA-5716D 57.1 1.6 8.2 W+13 40 1,000 ○ 6063-T5 アルマイト加工 削り出し 12（11.8） パイプ 丸・半月 STKM11A 80 70 60 50 39 33 29 27 -   RA-5716 のフリーサイズ対応
φ57 RA-5716J 57.1 1.6 8.2 W+13 100 800 50とび 6063-T5 アルマイト加工 ニードル樹脂 12（11.8） パイプ 丸・半月 STKM11A 50 50 50 50 39 33 29 27 -   φ57樹脂製ベアリングにより軽量、回転音を大幅減少
  • ※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。
    　 50とび表記のものは最短幅基準に50mm単位の製作となります。
  • ※注１）標準軸仕様とは当社コンベヤに仕様する場合の仕様です。
    お客様で軸をご用意される場合軸径にご注意ください。
    アルミ製ローラ用の標準軸の表面処理はめっき付になります。
  • （※注2）ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。
    お客様で軸、フレームをご用意される場合はご注意ください。
    ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保障値ではありません。

■ 樹脂製ローラ

ローラ径 ローラ単体型式 ローラ寸法 ローラ幅 ローラ仕様 ベアリング 標準軸仕様（※注1） ローラ1本当りの強度目安（Kg) （※注2） 特徴・用途
外径
(φ)		 肉厚
(ｔ)		 軸穴
(φ)		 ローラ全長
BB		 製作可能幅（W ） フリー
サイズ		 材質 表面色 仕様 軸径（φ）
公称（実寸）		 形状 加工 材質
最短幅 最長幅 100Ｗ 200Ｗ 300Ｗ 400Ｗ 500Ｗ 600Ｗ 700Ｗ 800Ｗ 900Ｗ 1,000Ｗ
φ20 JR-2015 20.2 1.5 6.2 W+13 40 400 ○ ABS ミルキーグリーン/アイボリー 樹脂成形 6（5.9） パイプ 丸・半月 STKM11A 11.5 10.7 10 9.2 - - - - -   φ20樹脂製で、軽量小物搬送に最適
φ30 JR-3018 30.5 2.2 8.2 W+13 40 500 ○ ABS ミルキーグリーン/アイボリー 樹脂成形 8.0 パイプ 丸・半月 SUS304 16.5 15.7 15 14.2 13.5 - - - -   φ30樹脂製で、耐蝕性の優れ、軽量小物搬送に最適
φ38 JR-3823 38.0 2.6 8.2 W+13 40 500 ○ ABS ミルキーグリーン/アイボリー 樹脂成形 8.0 パイプ 丸・半月 SUS304 21.5 20.7 20 19.2 18.5 - - - -   φ38樹脂製で、耐蝕性の優れ、軽量搬送に最適
φ40 JR-4023S 40.0 2.5 8.2 W+13 40 600 ○ ABS ミルキーグリーン 樹脂成形 8.0 パイプ 丸・半月 SUS304 21.5 20.7 20 19.2 18.5 - - - -   φ40樹脂製で、耐蝕性の優れ、軸径φ8のタイプ
φ40 JR-4023X 40.0 2.5 10.2 W+13 40 600 ○ ABS ミルキーグリーン 樹脂成形 10.0 丸棒 丸・半月 SUS304 31.5 30.7 30 29.5 28.5 27.7 - - -   φ40樹脂製で、耐蝕性の優れ、軸径φ10のタイプ
φ40 JR-4023 40.0 2.5 12.2 W+13 40 600 ○ ABS ミルキーグリーン 樹脂成形 12.0 パイプ 丸・半月 SUS304 31.5 30.7 30 29.5 28.5 27.7 - - -   φ40樹脂製で、耐蝕性の優れ、軸径φ12のタイプ
φ50 JR-5028S 50.0 3.0 8.2 W+13 40 600 ○ ABS ミルキーグリーン/アイボリー 樹脂成形 8.0 パイプ 丸・半月 SUS304 21.5 20.7 20 19.2 18.5 17.5 - - -   φ50樹脂製で、耐蝕性の優れ、軸径φ8のタイプ
φ50 JR-5028X 50.0 3.0 10.2 W+13 40 600 ○ ABS ミルキーグリーン/アイボリー 樹脂成形 10.0 丸棒 丸・半月 SUS304 32 31 30 29.5 28.5 27.7 - - -   φ50樹脂製で、耐蝕性の優れ、軸径φ10のタイプ
φ50 JR-5028 50.0 3.0 12.2 W+13 40 600 ○ ABS ミルキーグリーン/アイボリー 樹脂成形 12.0 パイプ 丸・半月 SUS304 32 31 30 29.5 28.5 27.7 - - -   φ50樹脂製で、耐蝕性の優れ、軸径φ12のタイプ
φ57 JR-5730S 57.2 3.3 8.2 W+13 40 600 ○ ABS ミルキーグリーン/アイボリー 樹脂成形 8.0 パイプ 丸・半月 SUS304 21.5 20.7 20 19.2 18.5 17.5 - - -   φ57樹脂製で、耐蝕性の優れ、軸径φ8のタイプ
φ57 JR-5730X 57.2 3.3 10.2 W+13 40 600 ○ ABS ミルキーグリーン/アイボリー 樹脂成形 10.0 丸棒 丸・半月 SUS304 33 31.5 30 29.5 29 28.5 - - -   φ57樹脂製で、耐蝕性の優れ、軸径φ10のタイプ
φ57 JR-5730 57.2 3.3 12.2 W+13 40 600 ○ ABS ミルキーグリーン/アイボリー 樹脂成形 12.0 パイプ 丸・半月 SUS304 33 31.5 30 29.5 29 28.5 - - -   φ57樹脂製で、耐蝕性の優れ、軸径φ12のタイプ
  • ※単品、ご注文の際はパイプ表面色のご指定をお願いします。
    ミルキーグリーン/アイボリー
  • ※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。
    50とび表記のものは最短幅基準に50mm単位の製作となります。
  • （※注１）標準軸仕様とは当社コンベヤに仕様する場合の仕様です。
    お客様で軸をご用意される場合軸径にご注意ください。
    JR-2015用の標準軸の表面処理はめっき付になります。
  • （※注2）ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。
    お客様で軸、フレームをご用意される場合はご注意ください。
    ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

■ テーパーローラ

ローラ径 ローラ単体型式 ローラ寸法 ローラ幅 ローラ仕様 ベアリング 標準軸仕様（※注1） ローラ1本当りの強度目安（Kg) （※注2） 特徴・用途
外径
(φ)		 肉厚
(ｔ)		 軸穴
(φ)		 ローラ全長
BB		 製作可能幅（W ） フリー
サイズ		 材質 表面処理 仕様 軸径（φ）
公称（実寸）		 形状 加工 材質
最短幅 最長幅 100Ｗ 200Ｗ 300Ｗ 400Ｗ 500Ｗ 600Ｗ 700Ｗ 800Ｗ 900Ｗ 1,000Ｗ
220 R-TC220 31.3 60.5 12.0 W+13 200 200 × STKM11A めっき付 規格/削り出し 12（11.8） パイプ 丸・半月 STKM11A   100 - - - - - - -   カーブ内R220用 最小内R用テーパーローラ
320 R-TC320 31.2 60.5 12.0 W+13 300 300 × STKM11A めっき付 規格/削り出し 12（11.8） パイプ 丸・半月 STKM11A -   100 - - - - - -   カーブ内R320用
500 R-TC500A 42.7 テ
|
パ
|
ロ
|
ラ
コ
ン
ベ
ヤ
参
照		 12.2 W+13 300 700 50とび STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A -   117 87 68 56 48 - -   カーブ内R500用
700 R-TC700 41.3 12.2 W+13 200 600 ○ STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A   170 117 87 68 56 - - -   カーブ内R700用
900 R-TC900 45.0 12.2 W+13 200 600 ○ STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A   170 117 87 68 56 - - -   カーブ内R900用
900 R-TC900A 42.7 12.2 W+13 300 800 50とび STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A -   117 87 68 56 48 42 -   カーブ内R900用、小径側φ42.7タイプ
900 R-TCN900 42.7 12.2 W+13 300 800 100とび STKM めっき付 プレス/削り出し 12（11.8） パイプ 丸・半月 STKM11A -   117 87 68 56 48 42 -   カーブ内R900用、小径側φ42.7タイプ、廉価タイプ
900 R-TCL900 42.7 15.0 W+13 900 1,200 ○ STKM めっき付 6002ZZ 15（14.9） 丸棒 丸・半月 SS400 - - - - - - -   110 98 カーブ内R900用、幅広タイプ
1,200 R-TC1200 48.0 12.2 W+13 200 600 ○ STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A   170 117 87 68 56 - - -   カーブ内R1200用
1,200 R-TC1200A 42.7 12.2 W+13 800 1,200 50とび STKM めっき付 削り出し 12（11.9） 丸棒 丸・半月 SS400 - - - - -     81 73 65 カーブ内R1200用、幅広タイプ
1,600 R-TC1600 50.0 12.2 W+13 400 800 ○ STKM めっき付 削り出し 12（11.8） パイプ 丸・半月 STKM11A - -   87 68 56 48 42 -   カーブ内R1600用
900 RS-TC900 44.7 12.2 W+13 200 600 ○ SUS304   プレス 12.0 パイプ 丸・半月 SUS304   152 106 77 61 50 - - -   ステンレス、カーブ内R900用
900 RS-TC900A 42.7 12.2 W+13 300 700 50とび SUS304   削り出し 12.0 パイプ 丸・半月 SUS304 -   106 77 61 50 43 - -   ステンレス、カーブ内R900用、小径側φ42.7タイプ
900 RA-TC900 45.0 12.2 W+13 200 600 ○ 6063-T5 アルマイト加工 削り出し 12（11.8） パイプ 丸・半月 STKM11A   70 60 50 39 33 - - -   アルミ、カーブ内R900用
300 R-TCR 42.0 12.0 W+13 300 800 ○ STKM 天然ゴム 6201ZZ 12（11.8） パイプ 丸・半月 STKM11A -   117 87 68 56 48 42 -   RB-3823ローラに天然ゴム巻きのテーパローラ、内300R用
  • ※単品、ご注文の際はパイプ表面色のご指定をお願いします。
    ミルキーグリーン/アイボリー
  • ※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。
    50とび表記のものは最短幅基準に50mm単位の製作となります。
  • （※注１）標準軸仕様とは当社コンベヤに仕様する場合の仕様です。
    お客様で軸をご用意される場合軸径にご注意ください。
    JR-2015用の標準軸の表面処理はめっき付になります。
  • （※注2）ローラ強度は当社の標準コンベヤ・標準軸仕様を基準に計算しております。
    お客様で軸、フレームをご用意される場合はご注意ください。
    ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
搬送システム製品
物流機器
建設関連事業
福祉・介護製品
お客様サポート
