製品説明
■当社独自開発のプラスチックプレートチェーンと プラスチックチェーンを採用することで無給油を実現。 更にはスプロケットもプラスチック製を採用して 環境にやさしいクリーンな搬送を可能にしました。 スラットと主務チェーンをプラスチックにすることにより 大幅な軽量化と省エネを実現しました。
■連続搬送
■搬送荷重 Max12㎏
■特許申請中
※水洗い可能なステンレスフレームタイプも制作できます。
■連続搬送
■搬送荷重 Max12㎏
■特許申請中
※水洗い可能なステンレスフレームタイプも制作できます。
製品画像

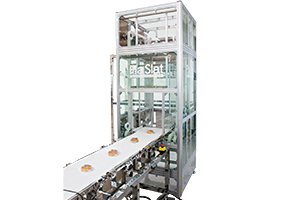

画像はZ型タイプです。

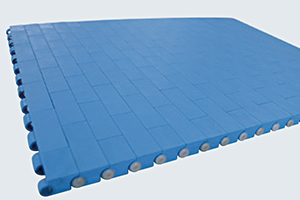

スラット：食品対応プラスチック
（連結用シャフトはSUS304)
（連結用シャフトはSUS304)

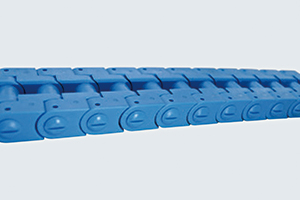

主務チェーン：食品対応プラスチック
（連結用ピンはSUS304）
（連結用ピンはSUS304）
仕様

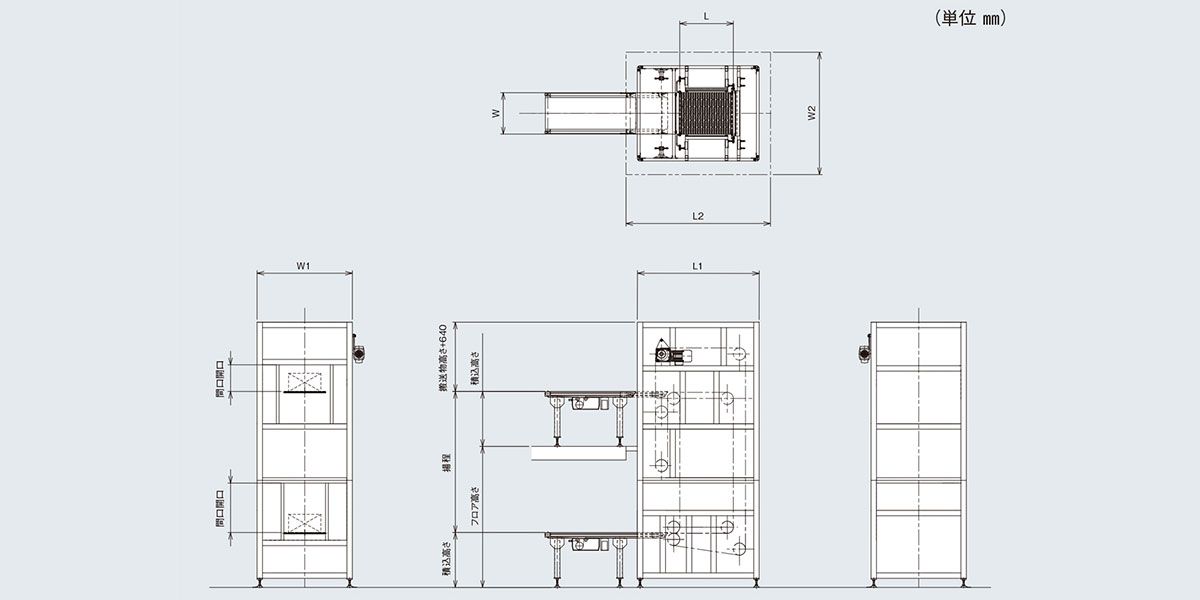

■図面
■仕様
| 型式 | MCPC-12 |
|---|---|
| 搬送方向 | C型（出入口同一面型） |
| 駆動方式 | プラスチックチェーン ＃60（連結用ピンはSUS304） |
| スラット | プラスチック ＃80（連結用シャフトはSUS304） |
| 積載荷重 | Max 12㎏ / スラット |
| 揚程（mm） | Max 3,500 |
| 積込高さ（mm） | Min450 |
| スラット幅 | 456W 608W |
| スラット長さ | 514L 591L 705L |
| 搬送速度 | 5m/min～30m/min |
| モータ出力 | 0.4kW 0.75kW |
| 動力電源 | AC220V（三相）×60Hz AC200V（三相）×50Hz |
| 制御電源 | 標準：DC24V オプション：AC200V（単相）、AC100V |
| 外装 | 標準：ペット樹脂張 |
| 本体 | アルミ、ステンレス、鉄 |
| 安全装置 | 停止不良検知PH、乗り込み確認PH、払い出し検知、オプション（製品高さ検知PH、落下検知PH） |
| 別途見積 | 積込みコンベヤ、防火シャッター、制御盤、操作盤、機内電気配線工事 |
※単位：㎜
※水洗い可能なステンレスフレームタイプも製作できます。
※水洗い可能なステンレスフレームタイプも製作できます。
