製品説明
■食品向け、薬品向けに開発した防水、防錆加工の連続垂直搬送機です。
潤滑油には、薬品用、食品用の2種類を揃えました。
■ステンレス製
■連続搬送
■搬送荷重 MAX60㎏
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
潤滑油には、薬品用、食品用の2種類を揃えました。
■ステンレス製
■連続搬送
■搬送荷重 MAX60㎏
※搬送能力につきましては、諸条件により異なりますのでご確認願います。

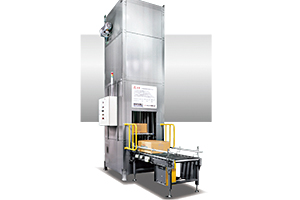

製品画像
画像はZ型タイプです。

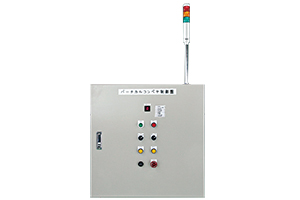

制御盤
(シグナルタワーはオプション)
(シグナルタワーはオプション)
型式の選び方
MCSCM:型番
C：タイプ(ケース搬送用) S：ステンレス C：搬送方向（出入口同一面型） |
- |
60耐荷重(Max60㎏)
|
- |
5000揚程(㎜)
|
- |
600公称間口(㎜)
|
- |
820公称奥行(㎜)
|
- |
20搬送速度(m/min)
|
- |
1.5モータ容量(kW)
|
仕様

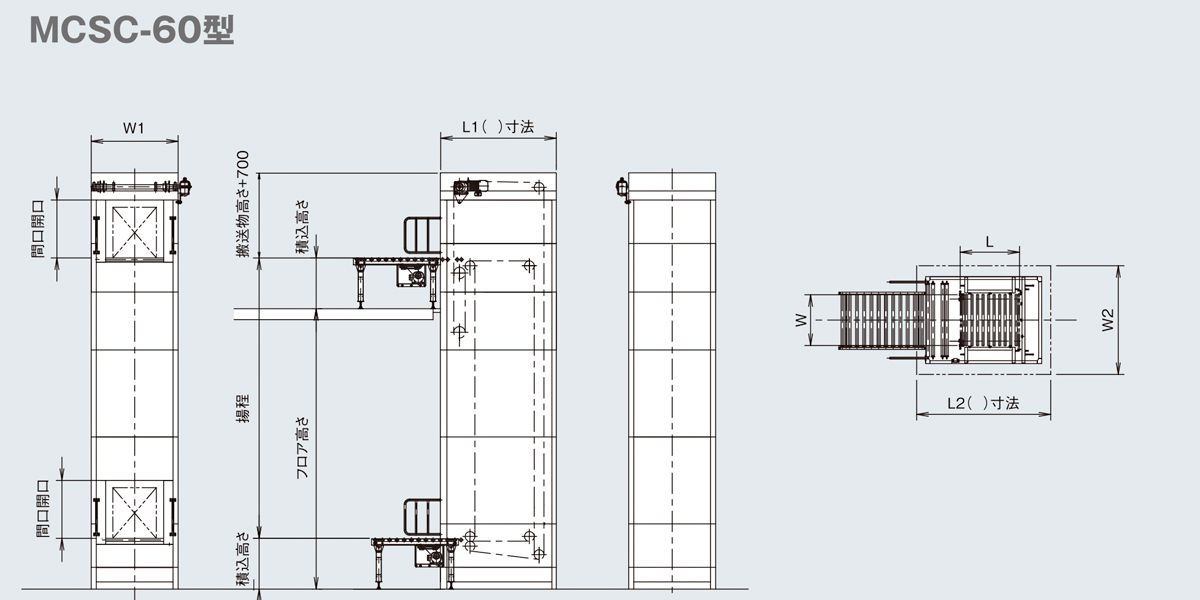

■図面
■仕様
| 型式 | MCSC-60 |
|---|---|
| 搬送方向 | C型（出入口同一面型） |
| 駆動方式 | チェーン駆動（#60）ステンレス（食品向油または薬品向油） |
| 積載荷重 | Max 60㎏ / スラット（寸法表に明記） |
| 揚程 | Max 15,000 |
| 積込高さ | Min500 |
| 公称間口（W) | 500W 600W 700W |
| 公称奥行（L) | 705L 819L 933L |
| 搬送速度 | 15m/min 20m/min 25m/min 30m/min |
| モータ出力 | 0.75kW 1.5kW 2.2kW |
| 動力電源 | AC220V（三相）×60Hz AC200V（三相）×50Hz |
| 制御電源 | 標準：DC24V オプション：AC200V（単相）、AC100V |
| 外装 | 標準：鋼鈑張 オプション：ペット樹脂張、エキスパンド張 |
| 本体 | SUS304 |
| 安全装置 | 停止不良検知PH、乗り込み確認PH、払い出し検知、オプション（製品高さ検知PH、落下検知PH） |
| 別途見積 | 積込みコンベヤ、防火シャッター、制御盤、操作盤、機内電気配線工事 |

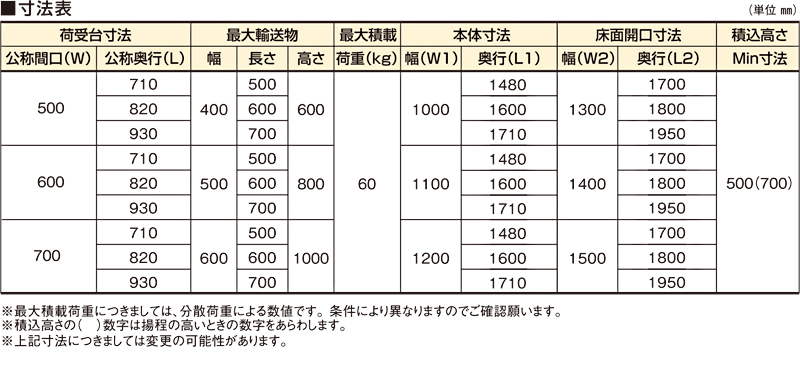

※単位：㎜
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
■その他
