バーチカルコンベヤ > パレット搬送用 連続垂直搬送機
MPZ-500

バーチカルコンベヤ

製品説明
■定点の2か所を省スペースで垂直に連続で搬送します。搬送物の大きさに合わせてバリエーションを取り揃えています。
搬送能力Max150ヶ(100ヶ)/時間とバーチカルコンベヤ(連続搬送)ならではのハイレベルば搬送を実現します。
■連続搬送
■搬送荷重 Max500㎏

※搬送能力につきましては、諸条件により異なりますのでご確認願います。

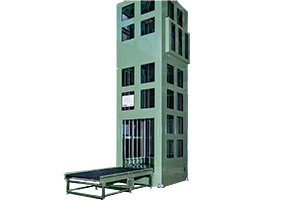

製品画像
型式の選び方
MPZ
M:型番
P:タイプ(パレット搬送用)
Z:搬送方向(出入口表裏面型)
-
500
耐荷重(Max500㎏)
-
20000
揚程(㎜)
-
1400
公称間口(㎜)
-
1500
公称奥行(㎜)
-
12
搬送速度(m/min)
-
5.5
モータ容量(kW)
仕様

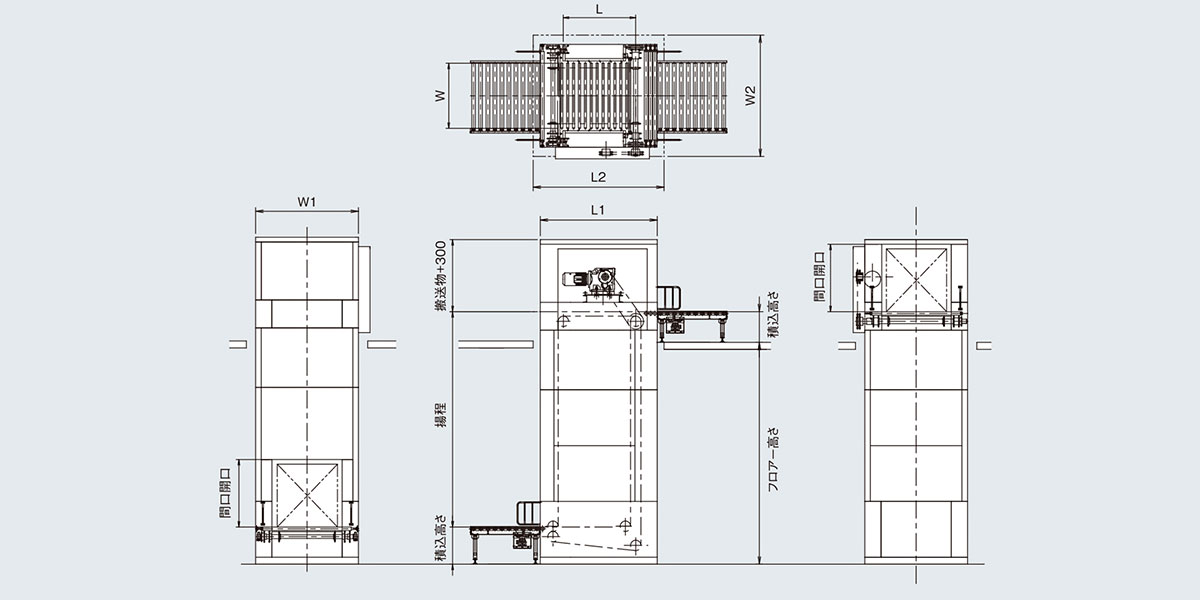

■図面

■仕様

型式 MPZ-500
搬送方向 Z型(出入口表裏面型)
駆動方式 チェーン駆動(#80)

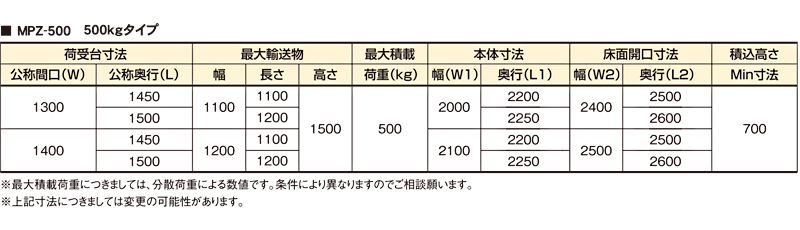

積載荷重 Max 500㎏ / スラット(寸法表に明記)
揚程 Max 20,000
積込高さ Min700
公称間口(W) 1300W 1400W
公称奥行(L) 1450L 1500L
搬送速度 10/12m/min(50/60Hz)
モータ出力 3.7kW 5.5kW
動力電源 AC220V(三相)×60Hz AC200V(三相)×50Hz
制御電源 標準:DC24V オプション:AC200V(単相)、AC100V
外装 標準:鋼鈑張 オプション:ペット樹脂張、エキスパンド張
塗装色 メジャーグリーン S31-513(日本塗料工業規格)マンセル記号2.5G 6/3近似
安全装置 停止不良検知PH、乗り込み確認PH、払い出し検知、オプション(製品高さ検知PH、落下検知PH)

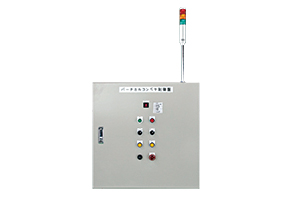

別途見積 積込みコンベヤ、防火シャッター、制御盤、操作盤、機内電気配線工事
※単位:㎜
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
