製品説明
■バラ物の傾斜搬送に！ベルトには高さ20㎜のサンが付いているため、急傾斜搬送に適しており、ピッチ送り・バラ物搬送に適しております。また形状の不安定なワークもスムーズに搬送できます。
■目安搬送能力（全長3m 300BW 乾燥時 傾斜角15°）：15kg/全長
■ステンレス製
■ヘッドドライブ
■軽量機種
■インバータ変速
■IP65
■抗菌・防カビベルト
■目安搬送能力（全長3m 300BW 乾燥時 傾斜角15°）：15kg/全長
■ステンレス製
■ヘッドドライブ
■軽量機種
■インバータ変速
■IP65
■抗菌・防カビベルト

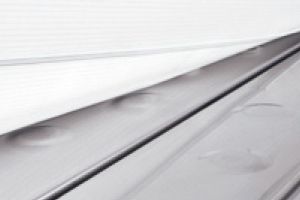

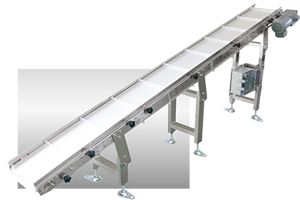

製品画像
脚・ガイドはオプションです。

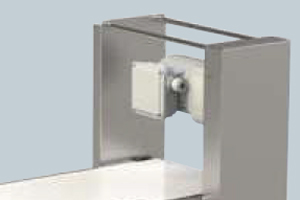

ダコーレス
型式の選び方
AR601AR601：60Hフレーム 2B材
AR602：60Hフレーム ＃400研磨材 |
- |
DG2Uサン付きタイプ

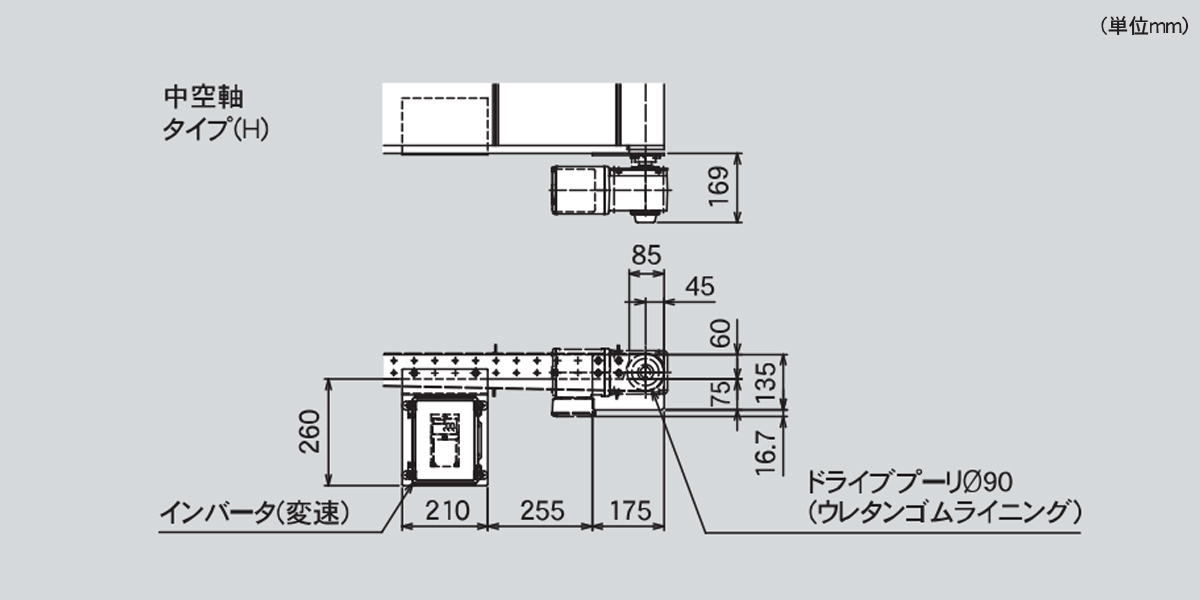

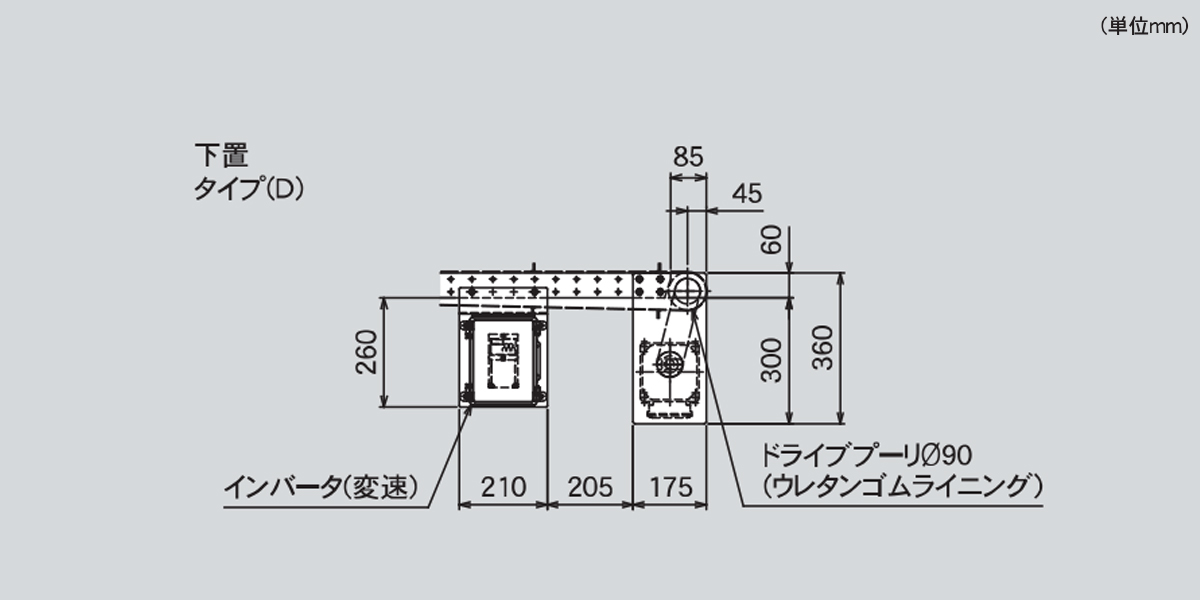

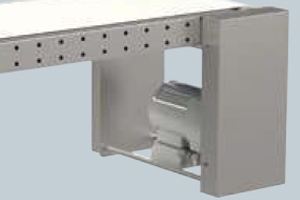

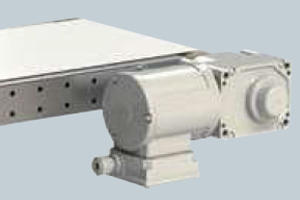

DG2U：ヘッドドライブ上置 DG2D：ヘッドドライブ下置 DG2H：中空軸 |
- |
300ベルト幅（㎜）
|
- |
1,500機長（㎜）
|
- |

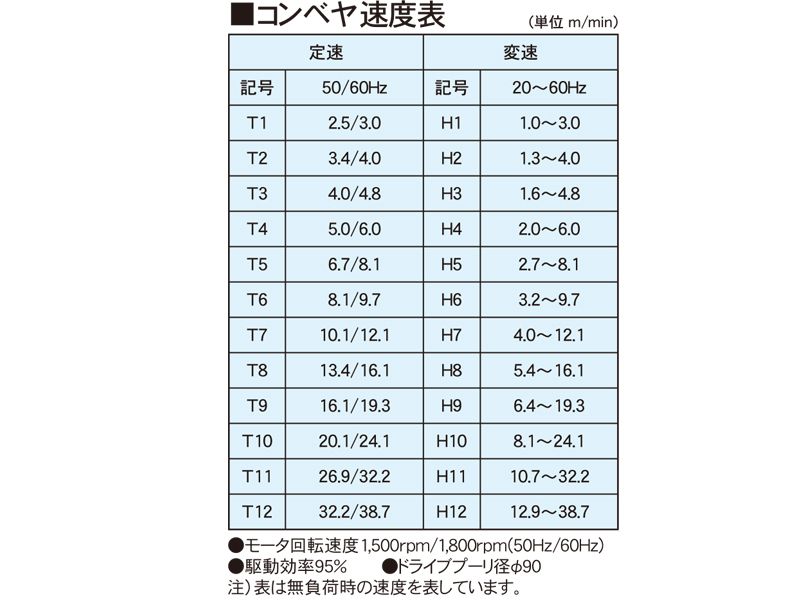

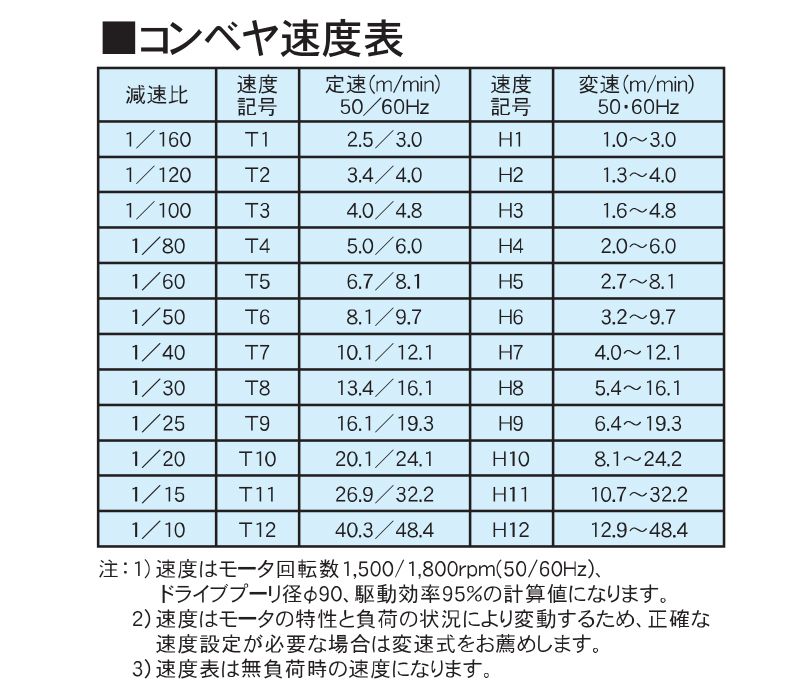

H6T：定速
H：変速 数字：速度記号 |
- |
C200A：単相100V
B：単相200V C：三相200V 数字：モータ出力 |
仕様

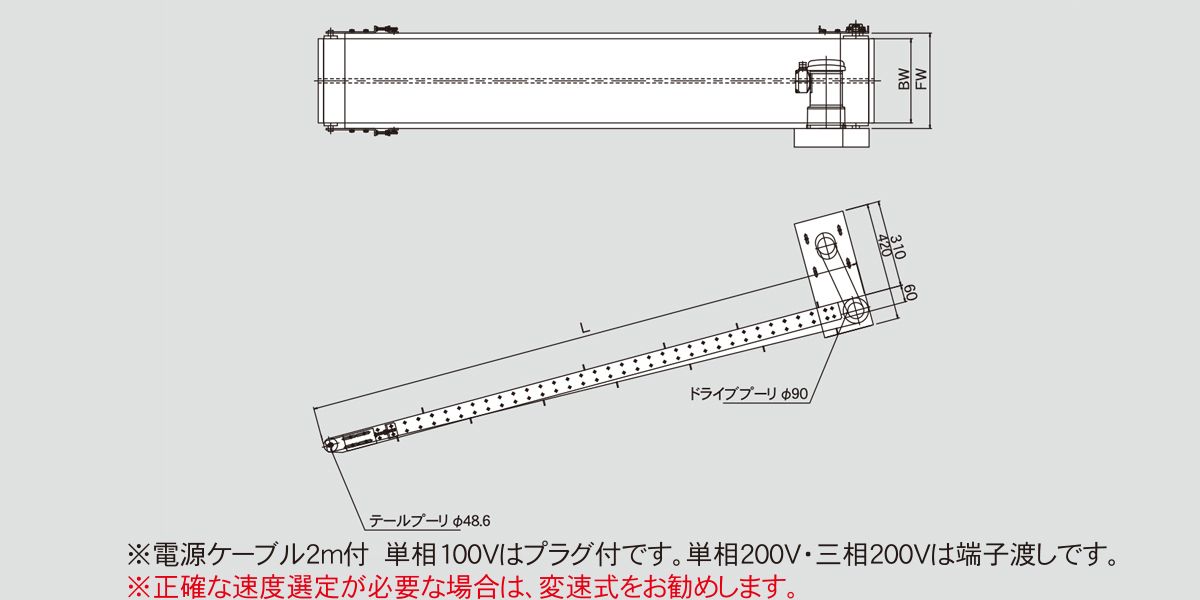

■図面
■仕様
| 型式 | AR60-DG2 |
|---|---|
| ベルト幅（BW）/ 機幅（FW） | ・300 / 340 ・350 / 390 ・400 / 440 ・450 / 490 ・500 / 540 ・550 / 590 ・600 / 640 |
| 機幅（FW） | 340・390・440・490・540・590・640 |
| 機長（L） | 1,000～3,000 |
| 機高（H） | min500 |
| フレーム | SUS304 60H（601：2B材 602：#400研磨材） |
| ベルト | 樹脂製食品ベルト サン約300ピッチ×20H |
| 搬送能力 | 傾斜角15° 15（kg/3ｍ） 傾斜角30° 10（kg/3ｍ） |
| モータ出力 | 200W（※単相100V、200Vの場合は変速となります） |
| 電源 | AC100V（単相）・AC200V（単相）・AC200V（三相） |
| オプション | ガイド・脚・ダコーレス・ON/OFFスイッチ |
・単位：㎜
