エアリフト>ローラ付タイプエアーリフト
ALR-PR-571008W

製品説明
■取り付けが簡単
■ホースを2本使用しているので、力が強く、より安定している。
■小さな搬送物は1台で対応可能。
■近接スイッチ取付可能です。
■ストローク:30mm
■中荷重用

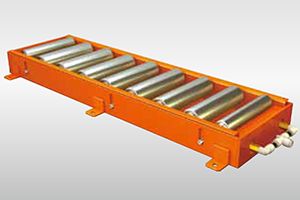

製品画像
型式の選び方
ALR-PR
型式
-
571008W
機長:1008㎜
-

接続口径
・無記号:Φ12(標準)
-

塗装色
・無記号:オレンジ(標準色)
・G:メジャーグリーン
・Y:イエロー
-

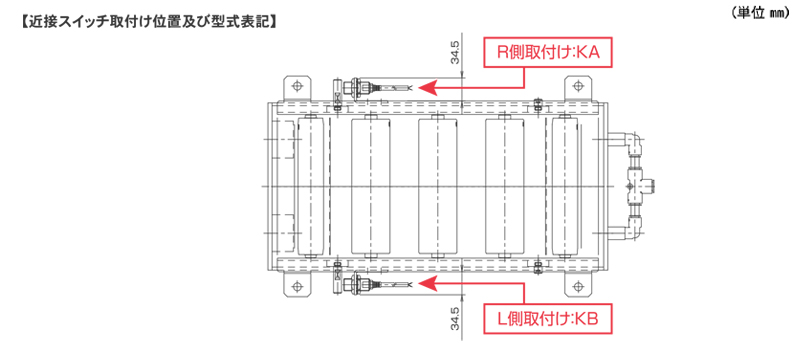

近接スイッチ
・無記号:なし
・KA:1・2(数量)
・KB:1・2(数量)
・KC:1・2(数量)
ブラケットのみの場合はKを省いて下さい。
仕様

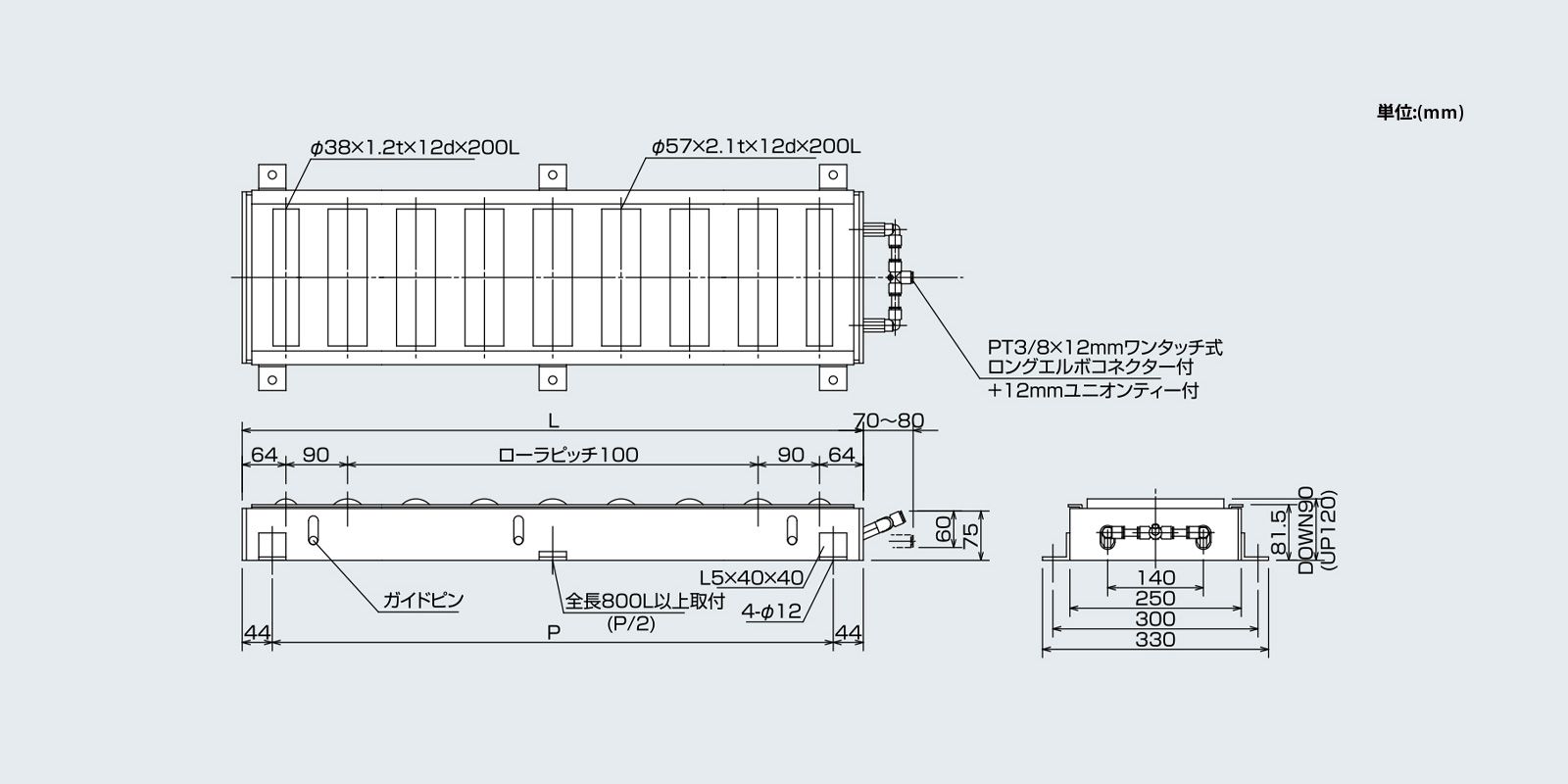

■図面

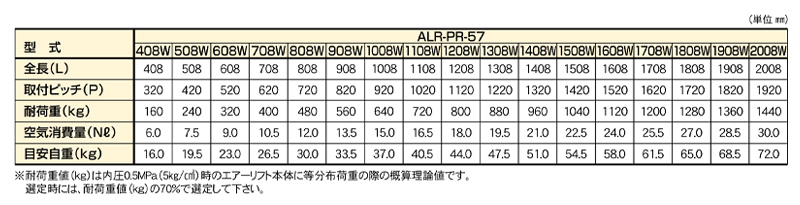

■仕様

型式 ALR-PR-571008W
全長(L) 1008
820 取付ピッチ(P) 920
耐荷重(kg) 640
空気消費量(Nℓ) 15.0
目安自重(kg) 37.0
・単位:㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70%で選定して下さい。

■その他
