製品説明
■平行リンク機構を内蔵したモーターローラ駆動タイプです。
■低床でコンパクトな為、スペースのない場所での方向転換に最適です。
■ホースを2本使用しているので高い積載荷重と安定した動作が実現できます。
■近接スイッチ取付け可能です。
■ストローク:45ｍｍ
■中荷重用
■低床でコンパクトな為、スペースのない場所での方向転換に最適です。
■ホースを2本使用しているので高い積載荷重と安定した動作が実現できます。
■近接スイッチ取付け可能です。
■ストローク:45ｍｍ
■中荷重用

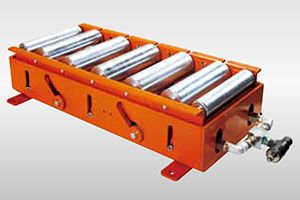

製品画像
標準色（無記号）
・オレンジ（C12-60X)
・マンセル記号：2.5YR 6/14 近似
・オレンジ（C12-60X)
・マンセル記号：2.5YR 6/14 近似
標準色G
・メジャーグリーン
（S31-513 日本塗料工業規格)
・マンセル記号：2.5G 6/3 近似
・メジャーグリーン
（S31-513 日本塗料工業規格)
・マンセル記号：2.5G 6/3 近似
準標準色Y
・イエロー
（C19-75X 日本塗料工業規格)
・マンセル記号：10YR7.5/14 近似
・イエロー
（C19-75X 日本塗料工業規格)
・マンセル記号：10YR7.5/14 近似
型式の選び方
ALR-PRL型式
|
- |
57800D機長：000㎜
|
- |
#仕様オプション
・T：モータローラと フリーローラとを一本毎 ・B：モータローラブレーキ付き 但しローラ巾314L ※ブレーキ付きの場合はインバータは使用できません。 |
- |
#接続口径
・無記号：Φ12（標準） ・2:Φ16 |
- |
#塗装色
・無記号：オレンジ（標準色） ・G：メジャーグリーン ・Y：イエロー |
- |

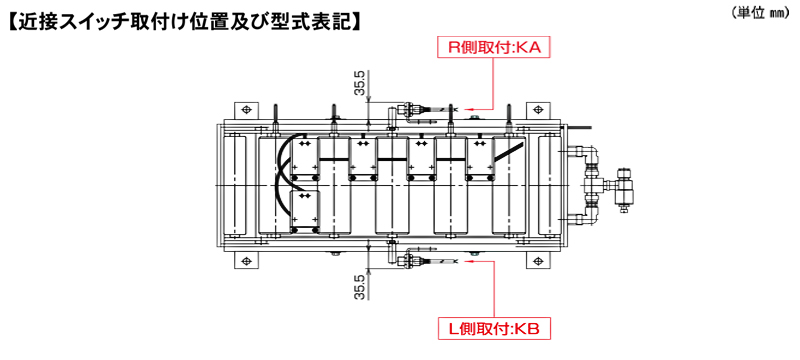

#近接スイッチ
・無記号：なし ・KA：1・2（数量） ・KB：1・2（数量） ブラケットのみの場合はKを省いて下さい。 |
- |
#速度
|
- |
#周波数
|
仕様

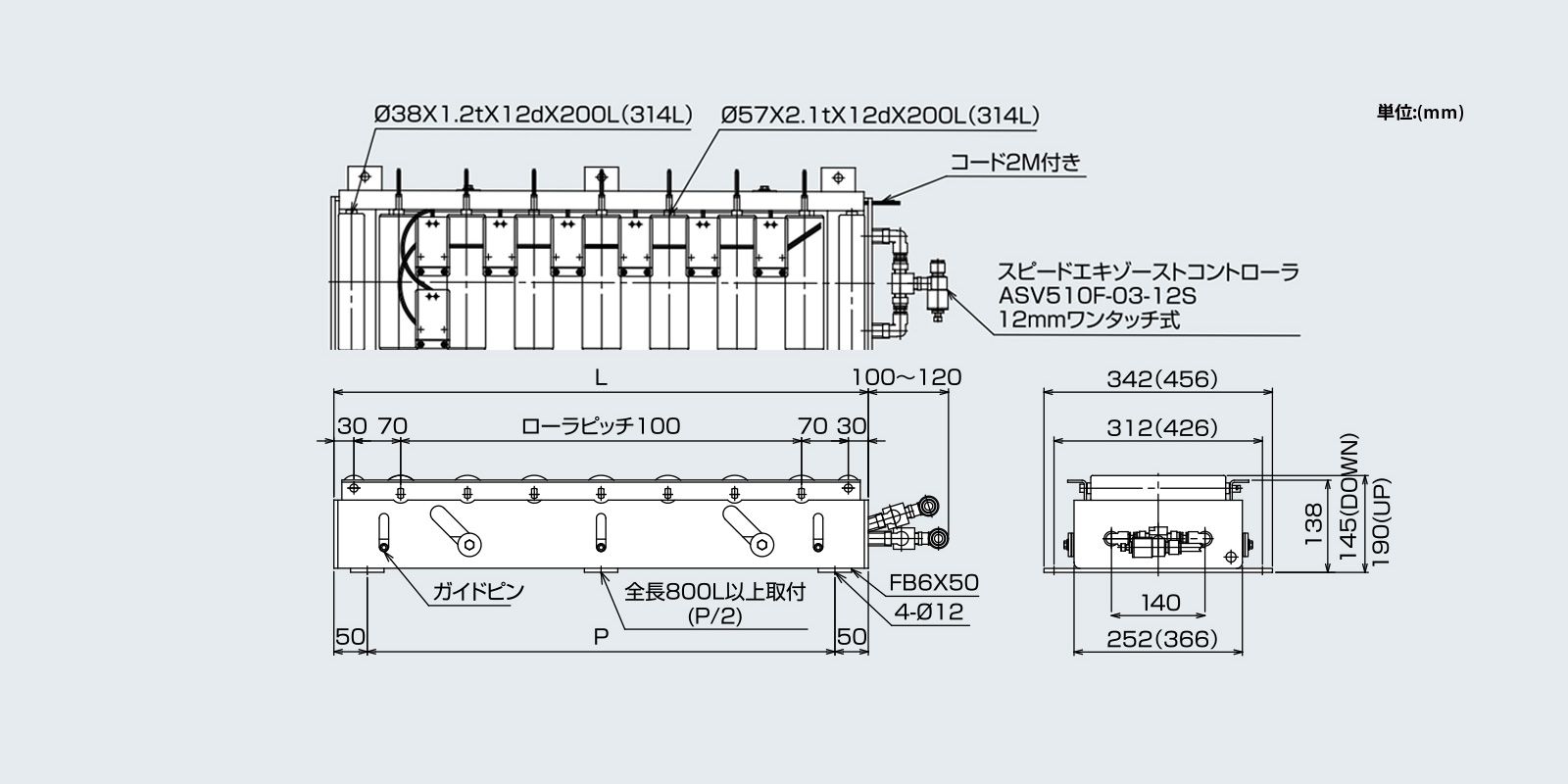

■図面
※ブレーキ付きの場合は（）寸法になります。

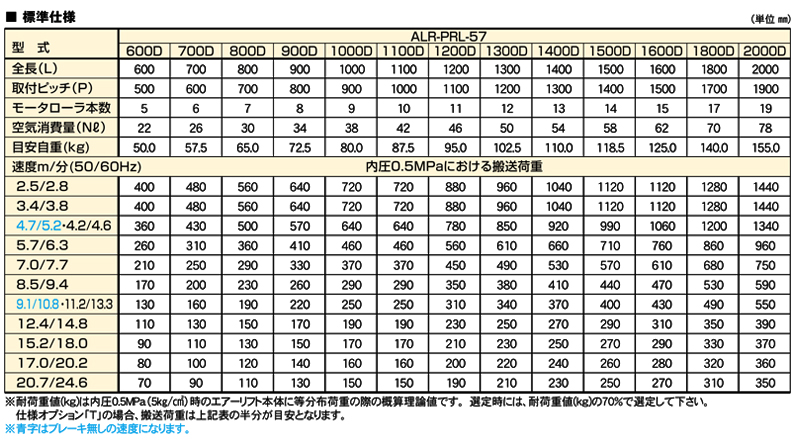

■仕様
| 型式 | ALR-PRL-57800D |
|---|---|
| 全長（L） | 800 |
| 取付ピッチ（P） | 700 |
| モータローラ本数 | 7 |
| 空気消費量（Nℓ） | 30 |
| 目安自重（kg） | 65.0 |
・単位：㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。
■その他
ダウンロード
ALR-PRL-57800D
