ホイールコンベヤ > ケースラックコンベヤ
W-28H



製品説明
アルミフレームを使用したケースラック用コンベヤです。 ベアリングが無しの為、安価なタイプです。

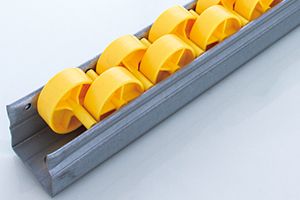

製品画像
仕様

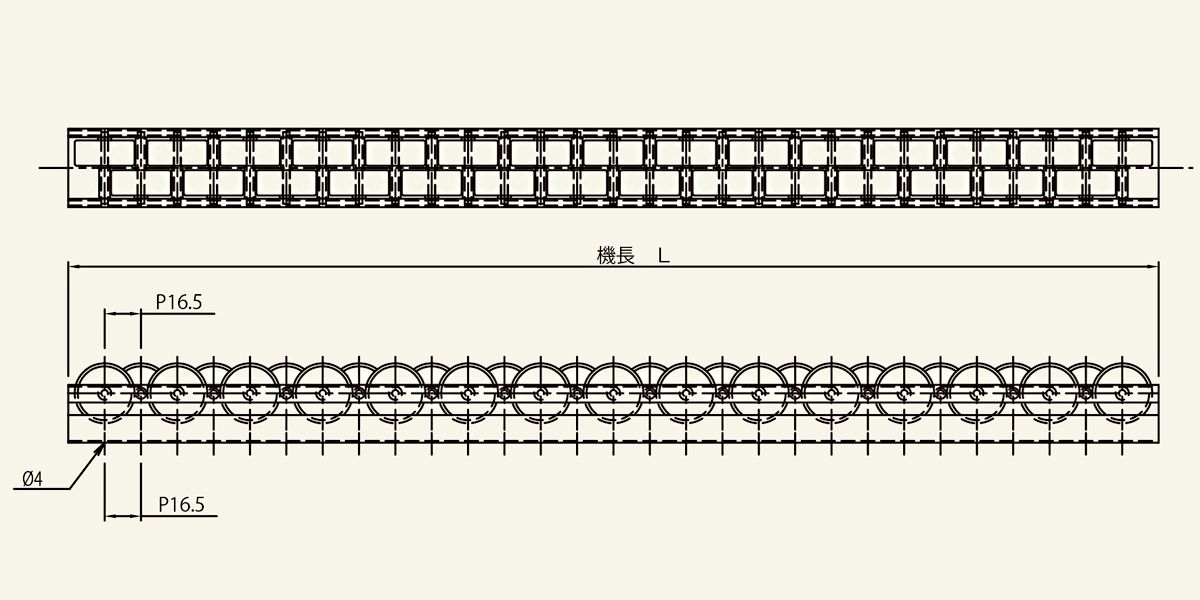

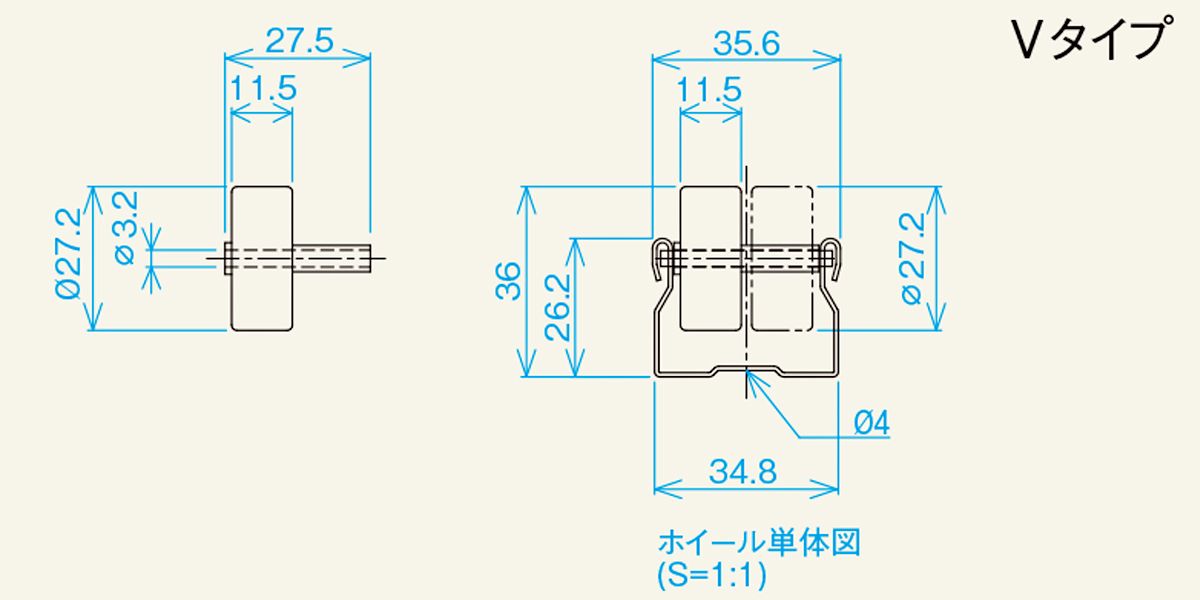

■図面

■仕様

型式 W-28H
ホイール寸法
外径D×幅W×軸穴d×ボスb
27.2×11.5×3.2×27.5
使用軸 丸鋼Φ3×32.5L
フレーム形状
h×W1
異形
機高 H 36
全長 L 1,000・2,000・3,000
ホイール間隔 P 16.5
ホイール1個当りの耐荷重(kg) 5
フレーム 材質 亜鉛めっき鋼板
備考 ABSホイール
ストレート1000Lの重量目安(kg) 16.5P 0.86
単位㎜
