W-38GF



製品説明
アルミフレームを使用したケースラック用コンベヤです。 ベアリングが無しの為、安価なタイプです。

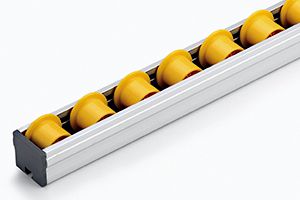

製品画像
仕様

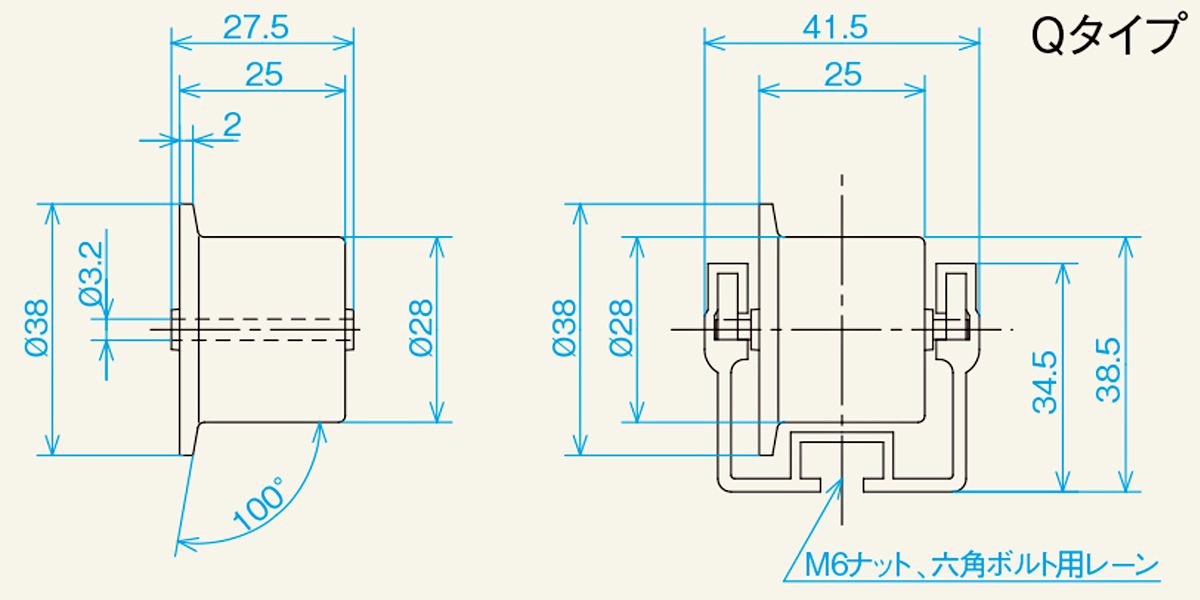

■図面

■仕様

型式 W-38GF
ホイール寸法
外径D×幅W×軸穴d×ボスb
38(28)×25×3.2×27.5
使用軸 丸鋼φ3×38L
フレーム形状
h×W1
34.5×41.5
機高 H 43.5
全長 L 1,000・2,000・3,000
ホイール間隔 P 45
ホイール1個当りの耐荷重(kg) 5
フレーム 材質 アルミ
備考 ABS(フランジ付)
ストレート1000Lの重量目安(kg) 45P 1.01
単位㎜
