製品説明
外輪・内輪を丸鋼やパイプ等から削り出して加工したホイールです。
保持器（リティナー）により、鋼球どおしの接触がなくなり、プレスホイールに比べ回転が良くなるので、回転音が静かになります。
高品質タイプ。
保持器（リティナー）により、鋼球どおしの接触がなくなり、プレスホイールに比べ回転が良くなるので、回転音が静かになります。
高品質タイプ。

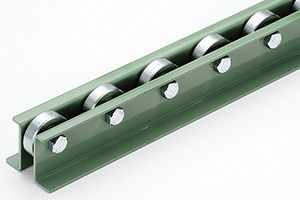

製品画像
【メジャーグリーン】
※標準色は2.5G/22近似色です。
※標準色は2.5G/22近似色です。
仕様

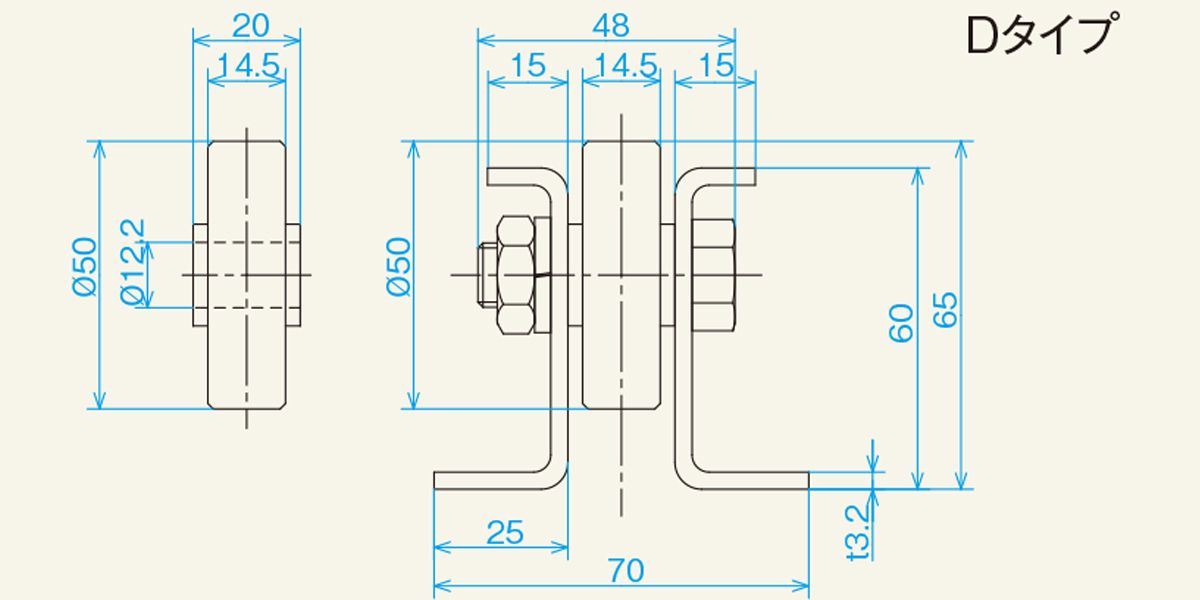

■図面
■仕様
| 型式 | W-50DS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
50×14.5×12.2×20 |
| 使用軸 | M12 ×40L（六角） |
| フレーム形状 形状ｈ×Ｗ1× Ｗ2×Ｗ3×t |
 60×70×25×48×3.2 |
| 機高 Ｈ | 65 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール 間隔 P | 75・100・150・200 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 100 |
| 備考 | 強化型 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 7.70 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 6.96 |
| ストレート1000Lの重量目安（ｋｇ） 150P | 6.21 |
単位：mm
