削り出しホイール

【特徴】内輪・外輪を丸鋼やパイプ等から削り出して加工したホイールです。保持器(リティナー)により、プレスホイール比べ、回転が良くなるのと回転音が静かになります。軽~中荷重負荷回転に適します。

※クリックすると拡大します。

削り出しホイール



耐熱性ホイール

防塵型ホイール

ステンレス製ホイール


●スチール製 (単位mm)
型式 外径×幅×軸径×ボス
D     W     d
ホイール
1個当りの
耐荷重(kg)
備考
W-1225BS 12×25×4.1×27 35
W-2015BS 20×15×6.1×17 30
W-2025BS 20×25×6.2×27 40
W-2050BS 20×50×6.2×52 50 Wベアリング
W-20100BS 20×100×6.2×102 50 Wベアリング
W-25BS-13 25×9×6.2×13 30 片ボス
W-25BS 25×9×6.2×16 30
W-2523BS 25×23×8.2×25 50
W-30BS 30×50×10.5×55 160 W-30BSO
W-30BSH
W-32BS 32×25×8.2×28 90 W-32BSO
W-32BSL
W-32BSH
W-36BW-6 36×9×6.2×14 40
W-36BS 36×9×6.2×25 40 WB-36BS
W-36BW 36×9×8.2×14 40 W-36WW LR-500B
W-36CS 36×9×8.2×28 40 WB-36CS
W-50BS 50×14.5×8.2×20 80 LR-1000 LR-500
W-50DS-8 50×14.5×8.2×32 100
W-50DS-10 50×14.5×10.2×20 100
W-50DS-12 50×14.5×12.2×20 100 W-50WW
HW-76DS 76.3×30×30×44 1,000

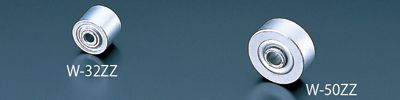

●耐熱型 (単位mm)
W-32ZZ 32×25×8.2×28 90 150~170度対応
W-50ZZ 50×20×12.2×25 100 150~170度対応

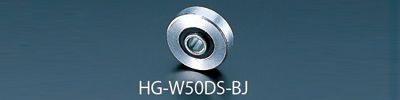

●防塵型 (単位mm)
HG-W50DS-BJ 50×14.5×12.2×20 100 防塵ゴムシール付

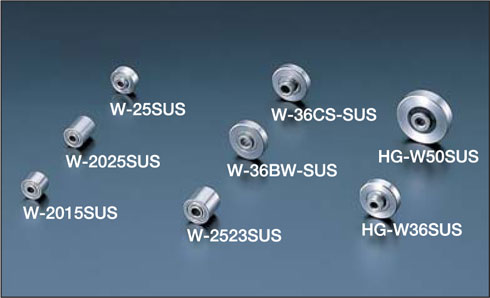

●ステンレス製 (単位mm)
W-2015SUS 20×15×6.1×17 30
W-2025SUS 20×25×6.1×27 40
W-25SUS 25×9×6.2×16 30
W-2523SUS 25×23×8.2×25 50
W-36BW-SUS 36×9×8.2×14 40
W-36CS-SUS 36×9×8.2×28 40
HG-W36SUS 36×9×6.2×25 40
HG-W50SUS 50×12×8.2×20 80 防塵ゴムシール付
