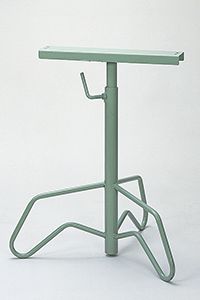

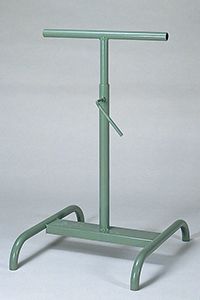

ホイール用コンベヤ用スタンド
3AC型
4AV型
4AO型
4AX型
※キャスター仕様の場合、表記寸法より脚高が変わります。
※キャスター仕様の場合、表記寸法より脚高が変わります。
（単位㎜）
| 型式 | 最低～最高H |
|---|---|
| No.1 | 350～500 |
| No.2 | 450～700 |
| No.3 | 650～1,000 |
※NO.3を超えるものも製作できます。
※上部べースについてはすべてに
C型（3A型参照）
O型（４AO型参照）
V型（4AV型参照）
も製作できます。
※上部べースについてはすべてに
C型（3A型参照）
O型（４AO型参照）
V型（4AV型参照）
も製作できます。

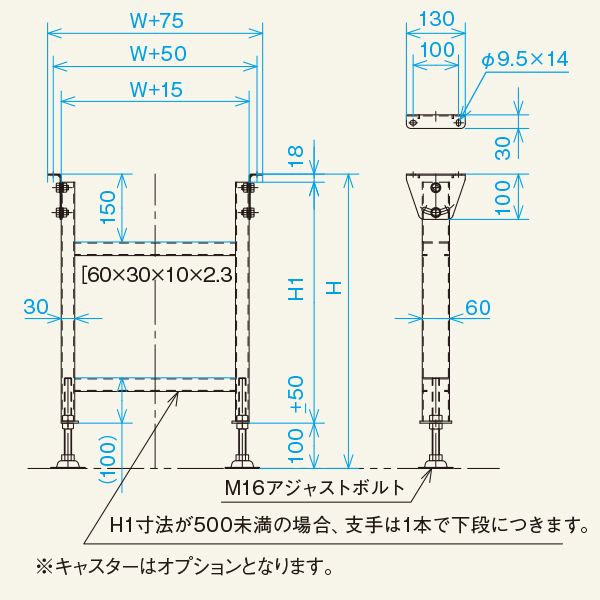

2B型（標準双列・ソロバン型ホイールコンベヤ用）

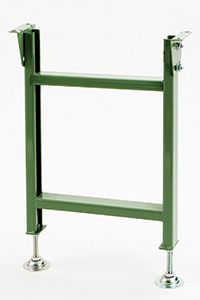

2B型脚（標準双列用）
クリックすると拡大します。
クリックすると拡大します。

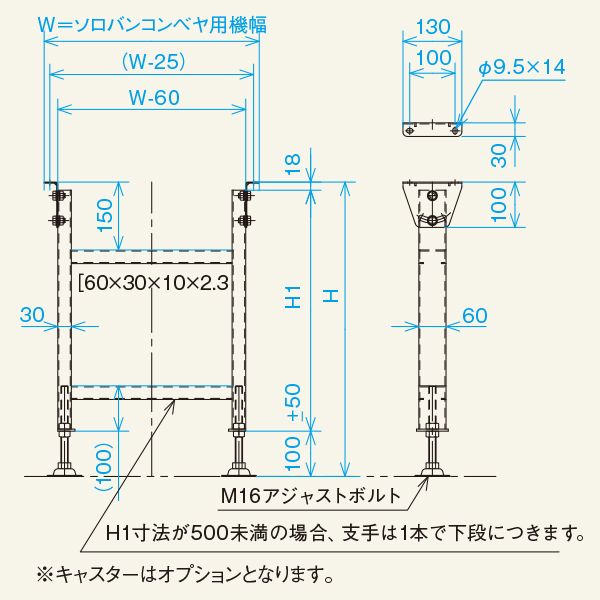

2B型脚（ソロバンコンベヤ用）
クリックすると拡大します。
クリックすると拡大します。

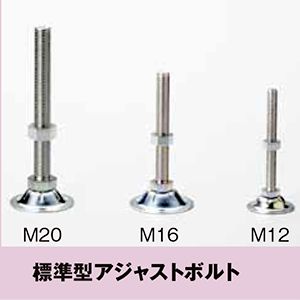

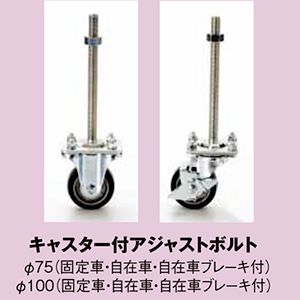

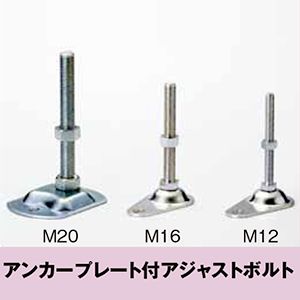

アジャストボルト
（単位㎜）
| 型式 | 最低～最高 H |
|---|---|
| No.1 | 130～190 |
| No.2 | 230～290 |
| No.3 | 310～410 |
| No.3.5 | 360～460 |
| No.4 | 410～510 |
| No.4.5 | 460～560 |
| No.5 | 510～610 |
| No.5.5 | 560～660 |
| No.6 | 610～710 |
| No.6.5 | 660～760 |
| No.7 | 710～810 |
| No.7.5 | 760～860 |
| No.8 | 810～910 |
| No.9 | 910～1,010 |
| No.10 | 1,010～1,110 |
| No.11 | 1,110～1,210 |

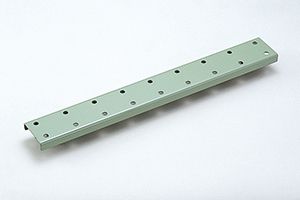

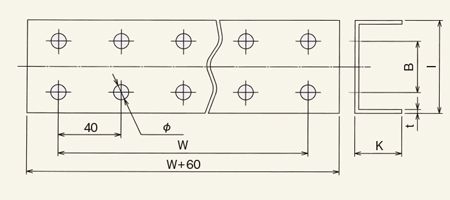

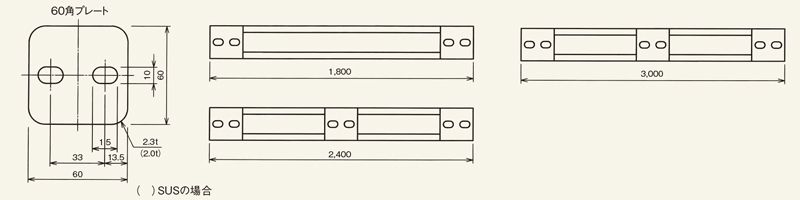

コンベヤ用ベース
※機長、穴ピッチ等、詳細寸法はご指定下さい。
| 型式 | 寸法 | Φ | B | 備考 |
|---|---|---|---|---|
| CB-60 | [60×30×2.3 | 9.5 | 33 | |
| CB-90 | [90×30×3.2 | 9.5 | 33 | |
| CB-44A | [44×18×3.0 | 7 | 25 | アルミ |
| CB-63A | [63×25×3.0 | 7 | 25 | アルミ |
| CB-60（SUS） | [60×30×2.0 | 9.5 | 33 | ステンレス |

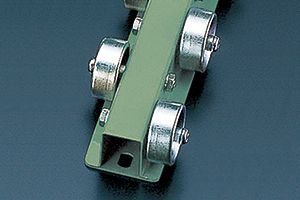

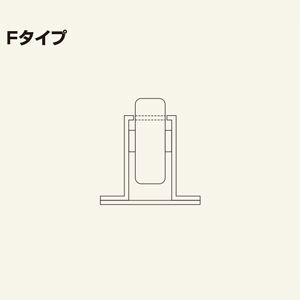

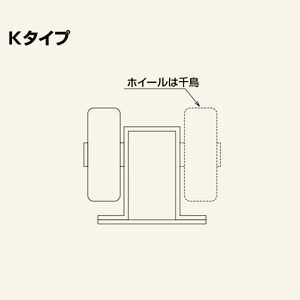

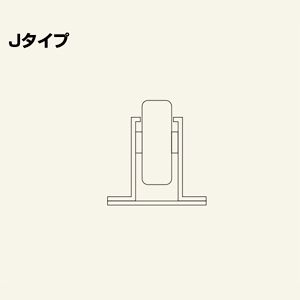

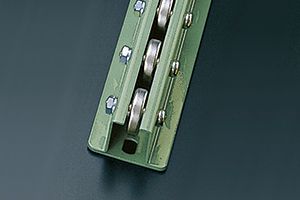

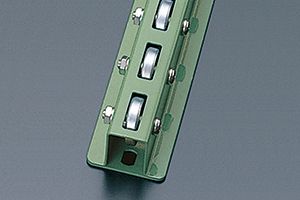

取り付けプレートについて
