製品説明
Type34-SW1と同様、ステンレスパーツモデルのダコーレスタイプです。
オールステンレス仕様まで必要としない簡易ステンレス仕様のコンベヤです。
・アルミフレーム
・センタードライブ
・軽量機種

※機長、ベルト幅によっては、 チェーン方式となります。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)

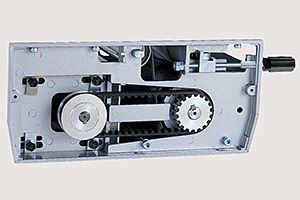

※駆動部ユニットにつきましてはType34-S1と同仕様です。
※防水仕様ではありません。(防水仕様ご希望の場合はアラエールをご検討ください。)

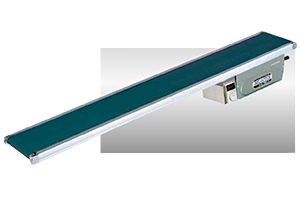

製品画像
型式の選び方

Type34

数字/フレーム厚(mm)

-

GW1

GW:ダコーレス
1:センタードライブ

-

300

ベルト幅(mm)

-

2,000

機長(mm)

-

B3

定速/T
変速/B
数字/速度記号

-

C60

A(AC100V単相)
B(AC200V単相)
C(AC200V三相)
数字/モータ出力
(40W・60W・120W)
仕様

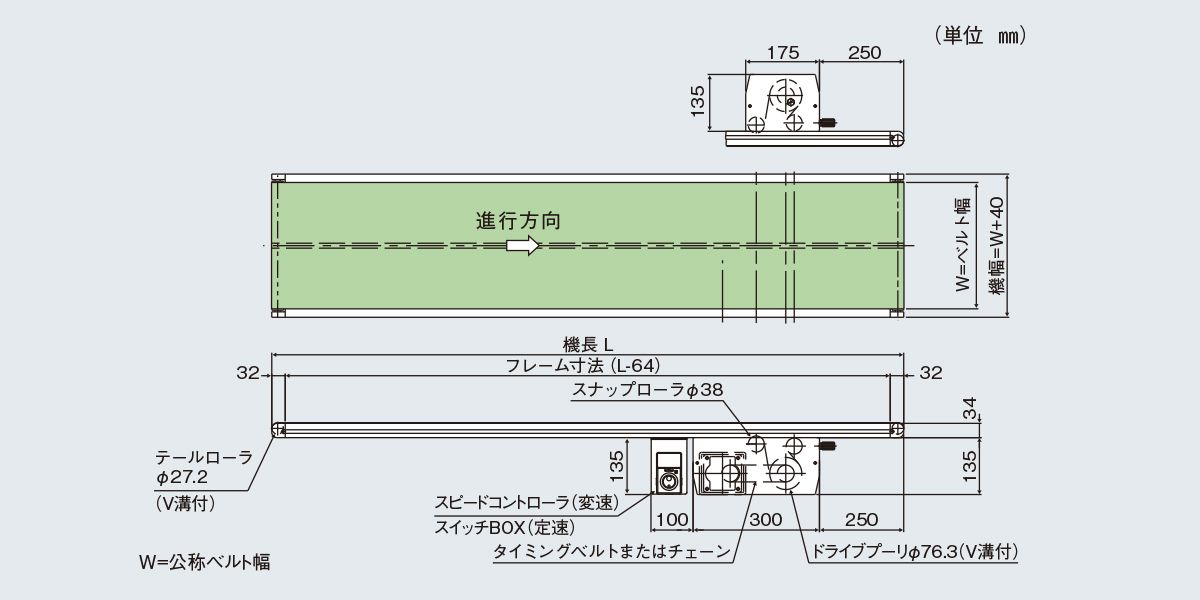

■図面 (※クリックして拡大)



■仕様

型式 Type34-GW1
ベルト幅(公称)/ 機幅 ・100 / 140
・150 / 190
・200 / 240
・250 / 290
・300 / 340
・350 / 390
・400 / 440
・500 / 540
・600 / 640
機長 500~6,000
機高 169
電源 AC100V(単相)
AC200V(単相)
AC200V(三相)
オプション 脚、ガイド…他
ベルト速度 定速 変速
搬送能力 Type34-G1参照
ベルト(標準) ポリウレタンベルト
(色:グリーン・ホワイト、食品規格適合、帯電防止処理)
定格出力 定速40W、60W
変速60W、120W
※単位:㎜
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭く、機長4mを超える場合と、ベルト幅500、600タイプは10mm狭くなります。

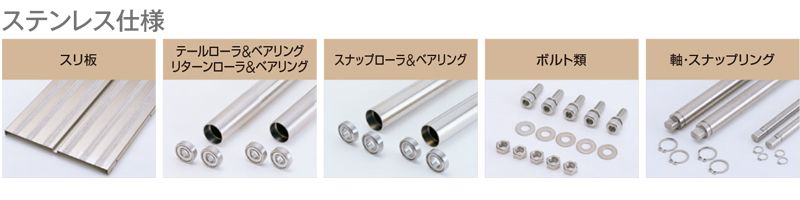

ステンレスパーツ Type34-GW1 ベルゴッチ ミニベルト ベルトコンベヤ

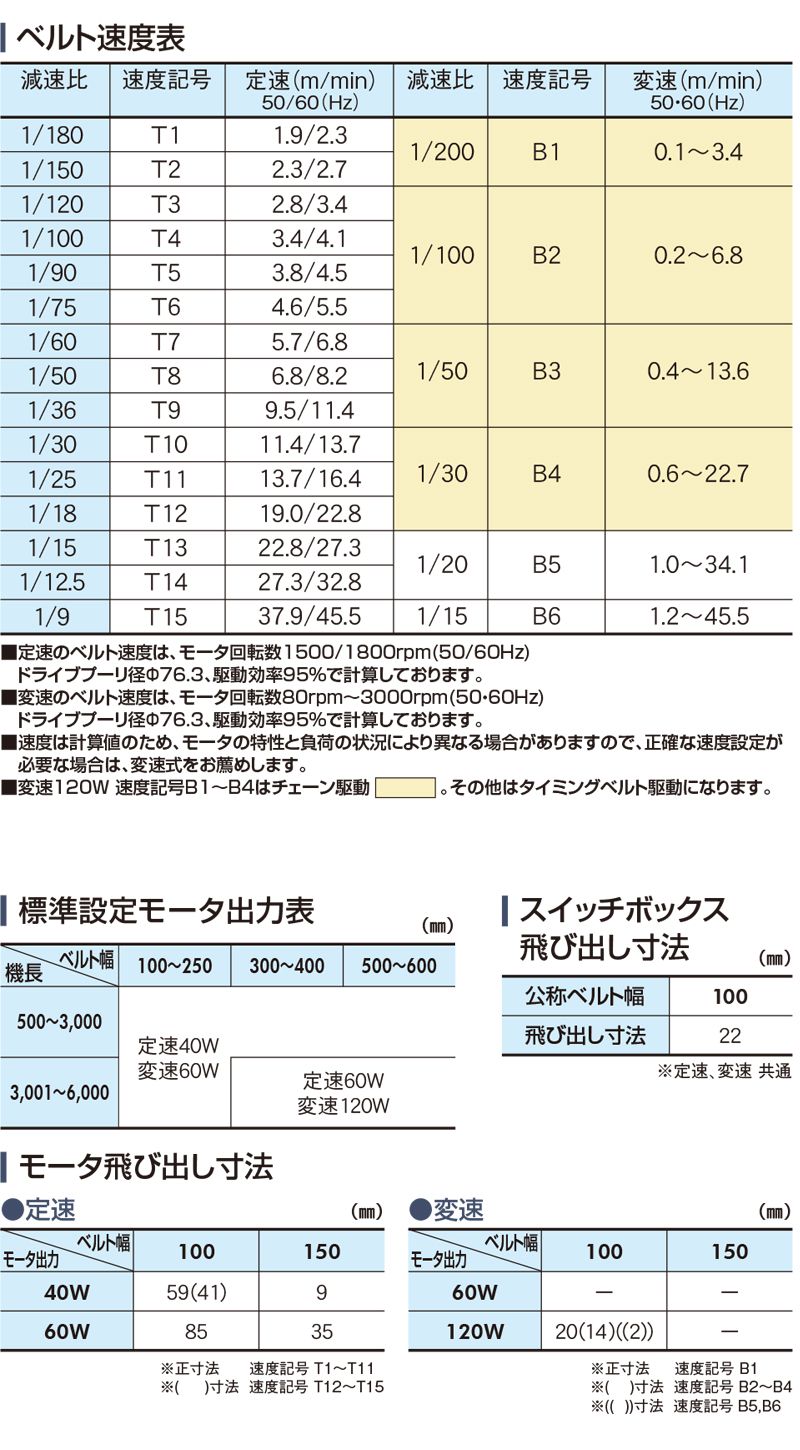

ベルト速度表 モータ出力表 モータ飛び出し寸法 スイッチボックス飛び出し寸法 Type34-GW1 ベルゴッチ ミニベルト ベルトコンベヤ
