製品説明
60フレームのモータプーリタイプの駆動部のベルト調整機能をリニューアルしました。
シンプルな設計の2プーリコンベヤです。
・アルミフレーム
・モータプーリ
・ヘッドドライブ
・軽量機種
※脚はオプションです。オプションページをご参照ください。（標準色シルバー）
シンプルな設計の2プーリコンベヤです。
・アルミフレーム
・モータプーリ
・ヘッドドライブ
・軽量機種
※脚はオプションです。オプションページをご参照ください。（標準色シルバー）
製品画像
Type60-S3N

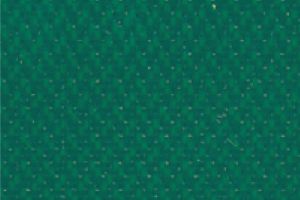

標準ベルト（拡大写真）

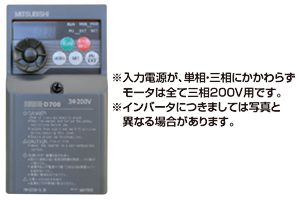

変速はインバータ方式です。
型式の選び方
Type60数字/フレーム厚（㎜）
|
- |
S3NS：スタンダード/タイプ名
3：モータプーリ |
- |
300ベルト幅（㎜）
|
- |
1,500機長（㎜）
|
- |
F3定速/T
変速/F 数字/速度記号 |
- |
C定速：C（AC200V三相）
変速：A（AC100V単相） 変速：B（AC200V単相） 変速：C（AC200V三相） ※インバータ変速 |
仕様

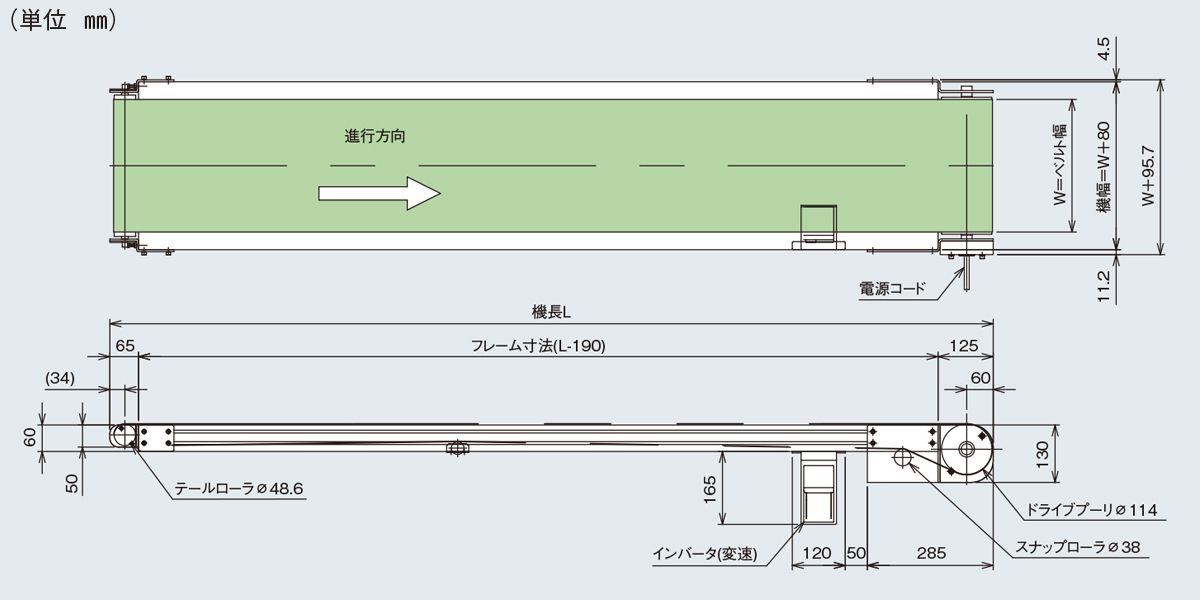

■図面 (※クリックして拡大)
■仕様
| 型式 | Type60-S3N |
|---|---|
| ベルト幅（実寸）/ 機幅 | ・300 / 380 ・400 / 480 ・500 / 580 ・600 / 680 |
| 機長 | 1,000・1,500・2,000・2,500・3,000・4,000 |
| 機高 | フレーム上面130（mm） |
| モータ出力 | 100W |

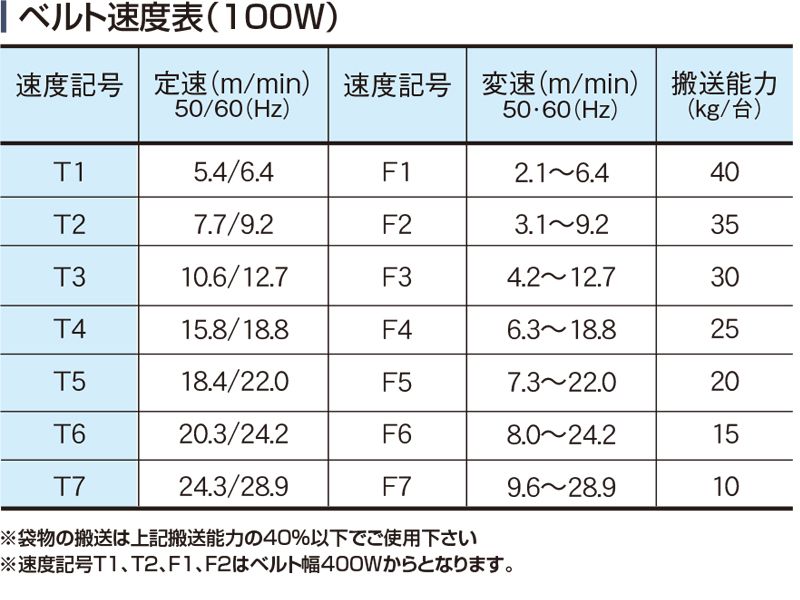

| ベルト速度 | 定速 変速 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
| 搬送能力 | 搬送能力グラフ参照 |
| ベルト | ポリウレタンベルト （色：グリーン、食品衛生規格適合、帯電防止処理） |
※単位：㎜
※定速の場合は、三相AC200Vのみです。（リード線渡しになります）
※定速の場合は、三相AC200Vのみです。（リード線渡しになります）
