最新更新日 2020年01月20日

製品説明
バラ物や形状の不安定なワークを確実に搬送するトラフ型ベルトコンベヤ。
・アルミフレーム

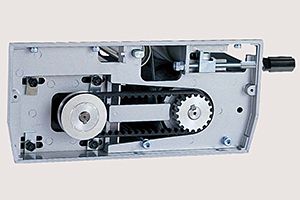

・センタードライブ
・軽量機種

※機長・ベルト幅によってはチェーン駆動となります。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)

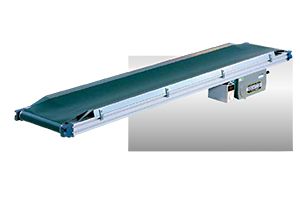

製品画像
型式の選び方

Type60

数字/フレーム厚(mm)

-

V1

V:トラフ/モデル名
1:センタードライブ

-

250

ベルト幅(mm)

-

1,500

機長(mm)

-

B2

定速/T

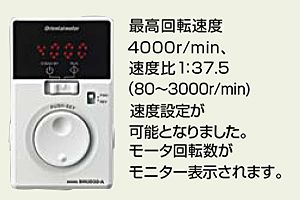

変速/B
数字/速度記号

-

A120

A(AC100V単相)
B(AC200V単相)
C(AC200V三相)
数字/モータ出力
(90W・120W)
仕様

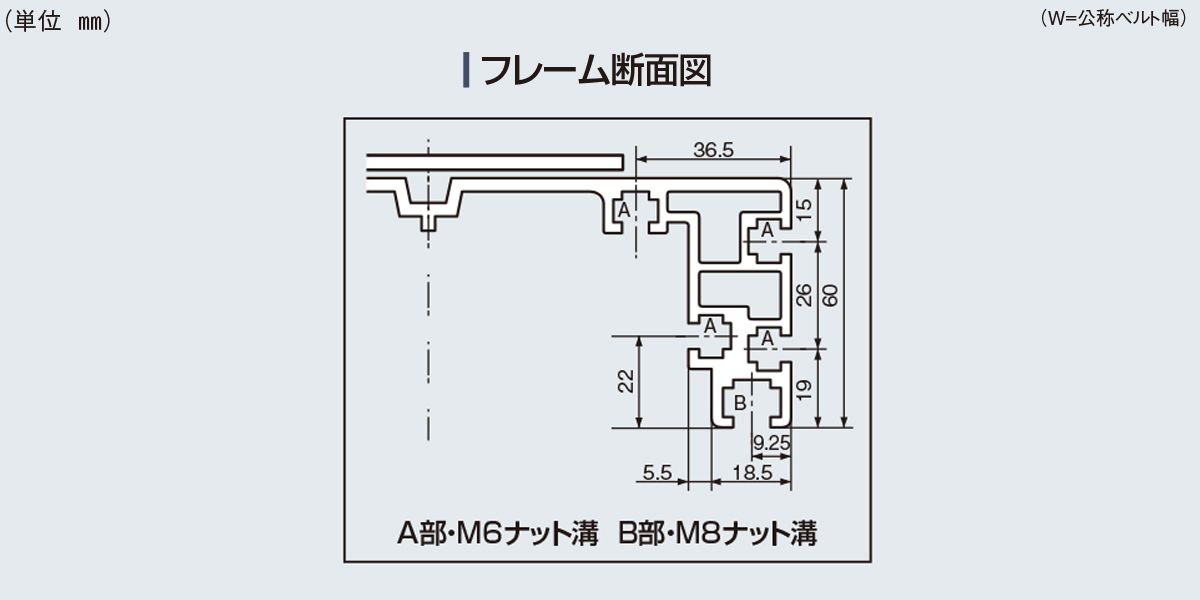

■図面 (※クリックして拡大)



■仕様

型式 Type60-V1
ベルト幅(実寸)/ 機幅 ・200 / 280
・250 / 330
・300 / 380
・400 / 480
・500 / 580
・600 / 680
機長 1,000・1,500・2,000・2,500・3,000・4,000・5,000・6,000
機高 195
電源 AC100V(単相)
AC200V(単相)
AC200V(三相)
ベルト速度 定速 変速

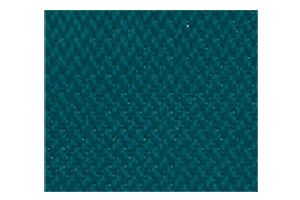

ベルト(標準) ポリウレタンベルト(トラフ用)
(色:グリーン、食品規格適合、帯電防止処理)
オプションベルトNo.1-3
搬送能力 搬送能力グラフ参照
定格出力 定速90W 変速120W
オプション 脚、ガイド…他
※単位:㎜
※ベルト幅の実寸は、上記公称ベルト幅より10mm狭くなります。

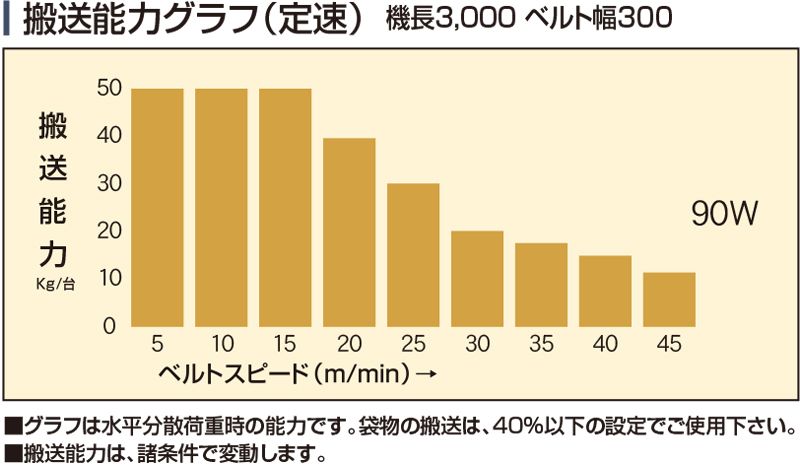

搬送能力グラフ Type60-V1 ベルゴッチ ミニベルト ベルトコンベヤ

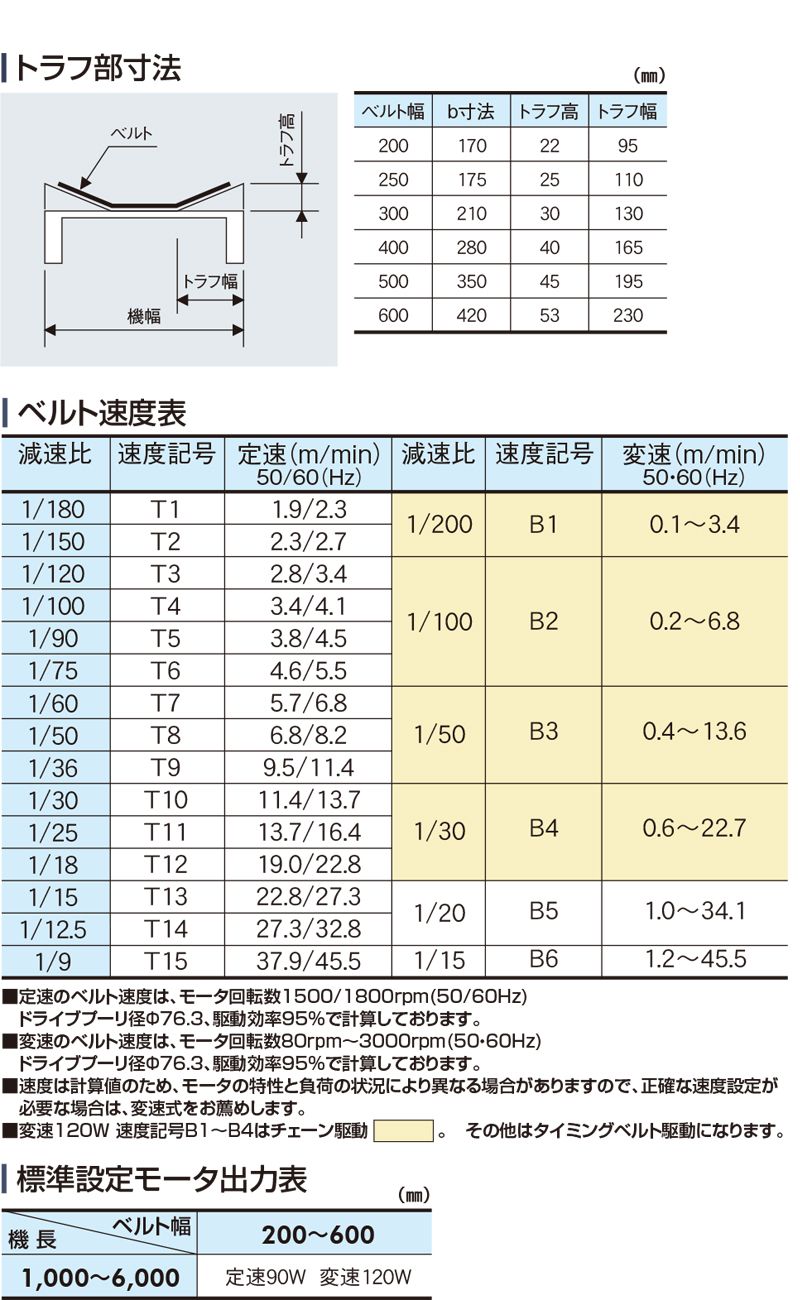

トラフ部寸法 ベルト速度表 モータ出力表 Type60-V1 ベルゴッチ ミニベルト ベルトコンベヤ
