最新更新日 2020年01月20日

製品説明
ベルトの中央部を凹ませることにより、荷こぼれの心配な小物や粒状のワークを確実に搬送できるタイプです。
ベルトの受け板は清掃等を考慮して左右とも簡単に取り外しが可能です。
・アルミフレーム

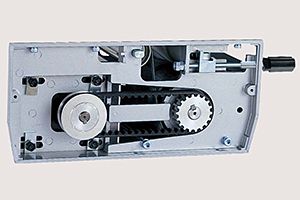

・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照ください。 (標準色シルバー)
製品画像
型式の選び方

Type34

数字/フレーム厚(mm)

-

V1

V:トラフベルト/モデル名
1:センタードライブ

-

300

ベルト幅(mm)

-

2,000

機長(mm)

-

T8

定速/T

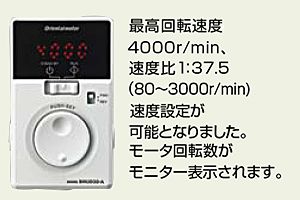

変速/B
数字/速度記号

-

C60

A(AC100V単相)
B(AC200V単相)
C(AC200V三相)
数字/モータ出力
(90W・120W)
仕様

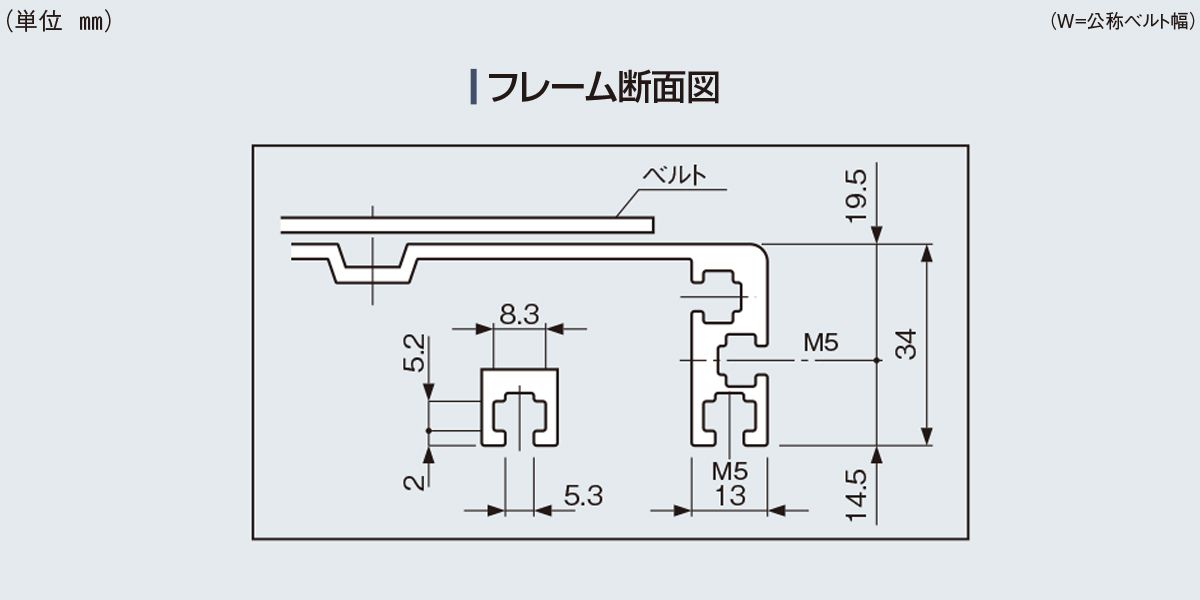

■図面 (※クリックして拡大)



■仕様

型式 Type34-V1
ベルト幅(公称)/ 機幅 ・200 / 240
・250 / 290
・300 / 340
・350 / 390
・400 / 440
・500 / 540
機長 1,000・1,500・2,000・2,500・3,000・4,000・5,000・6,000
機高 169
電源 AC100V(単相)
AC200V(単相)
AC200V(三相)
ベルト速度 定速 変速

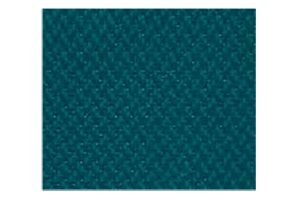

ベルト(標準) ポリウレタンベルト(トラフ用)
(色:グリーン、食品規格適合、帯電防止処理)
オプションベルトNo.1-3
搬送能力 搬送能力グラフ参照
定格出力 定速60W 変速120W
オプション 脚、ガイド…他
※単位:㎜
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。

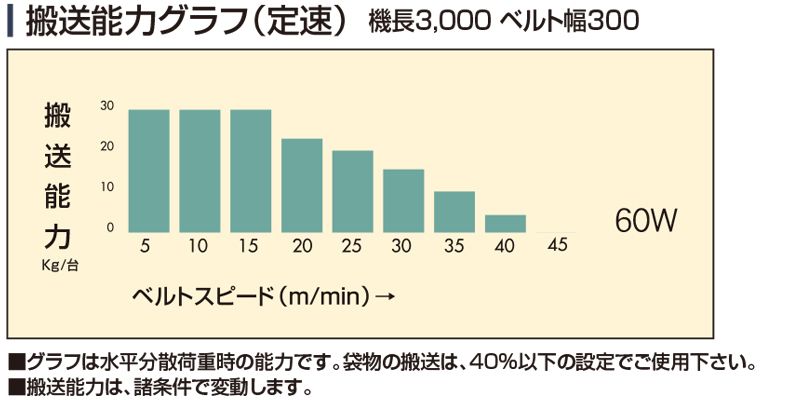

搬送能力グラフ Type34-V1 ベルゴッチ ミニベルト ベルトコンベヤ

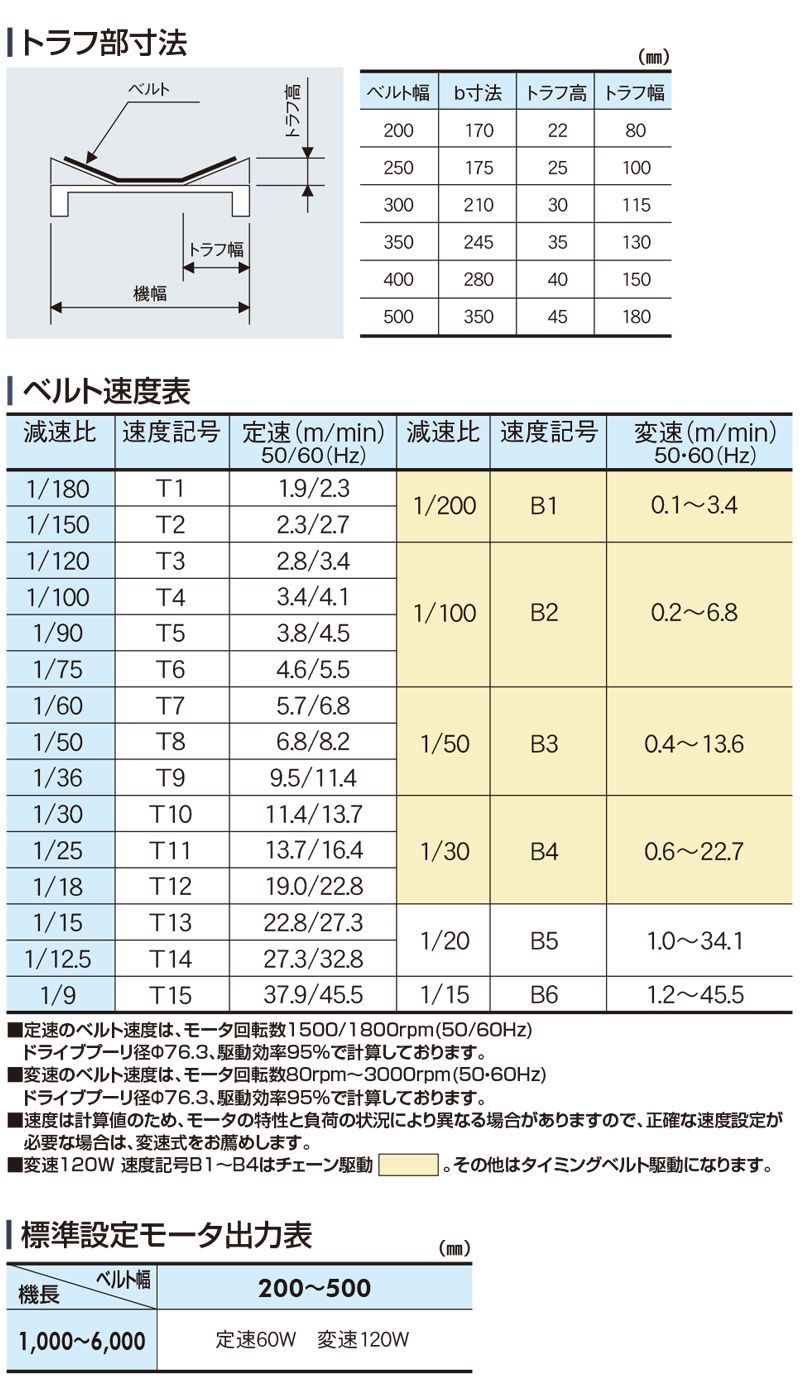

トラフ部寸法 ベルト速度表 モータ出力表 Type34-V1 ベルゴッチ ミニベルト ベルトコンベヤ
